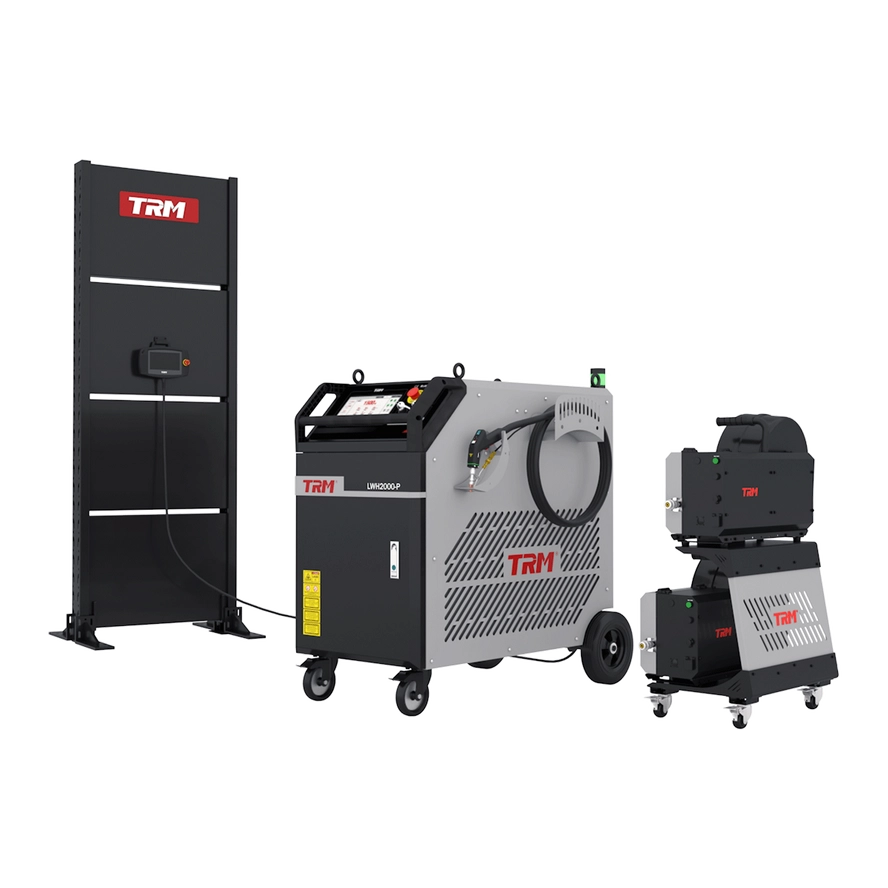

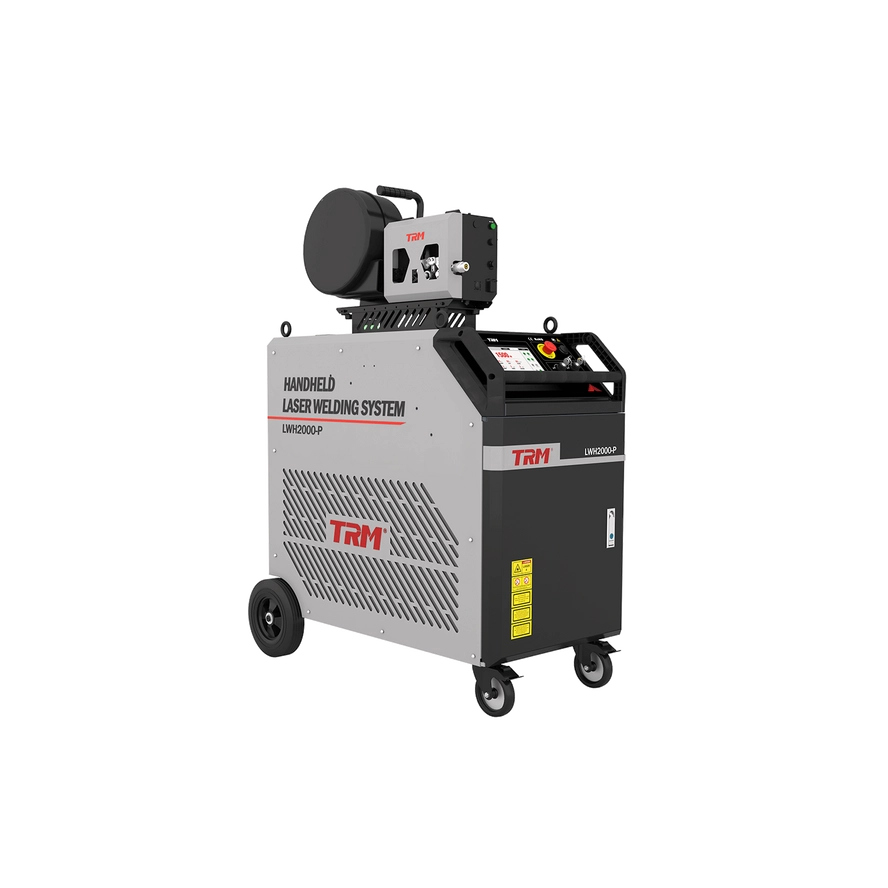

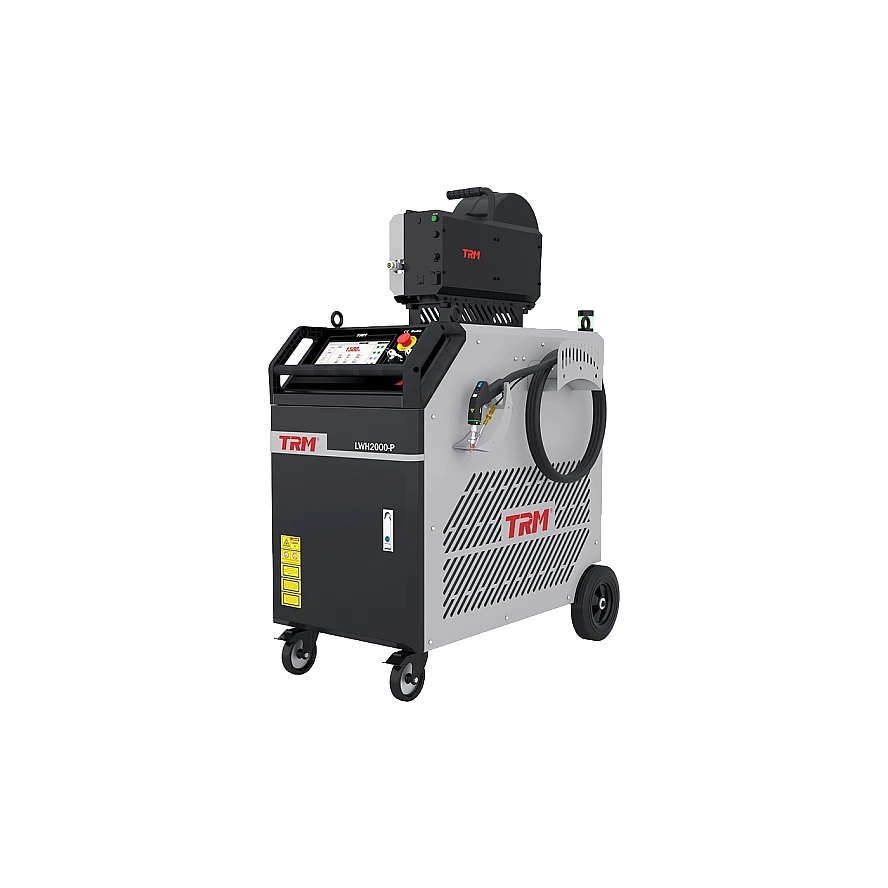

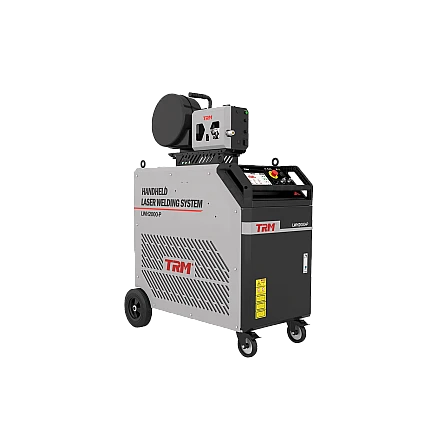

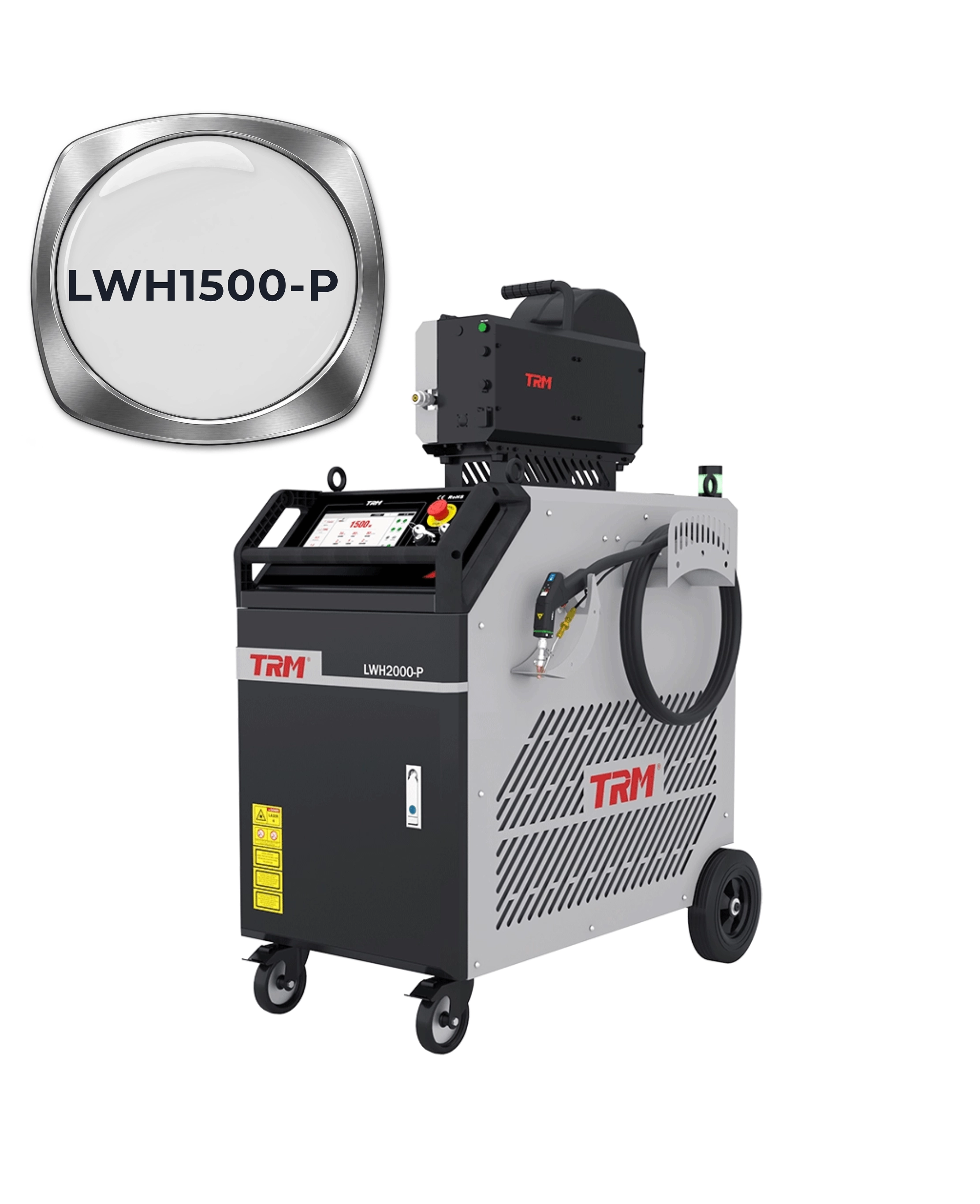

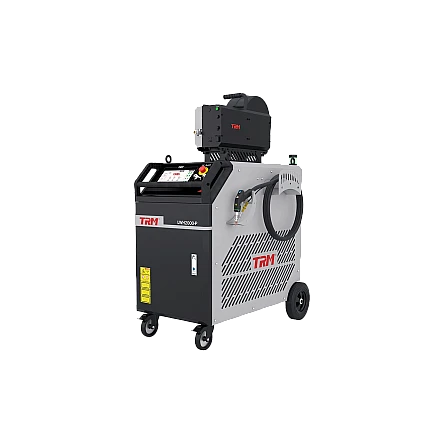

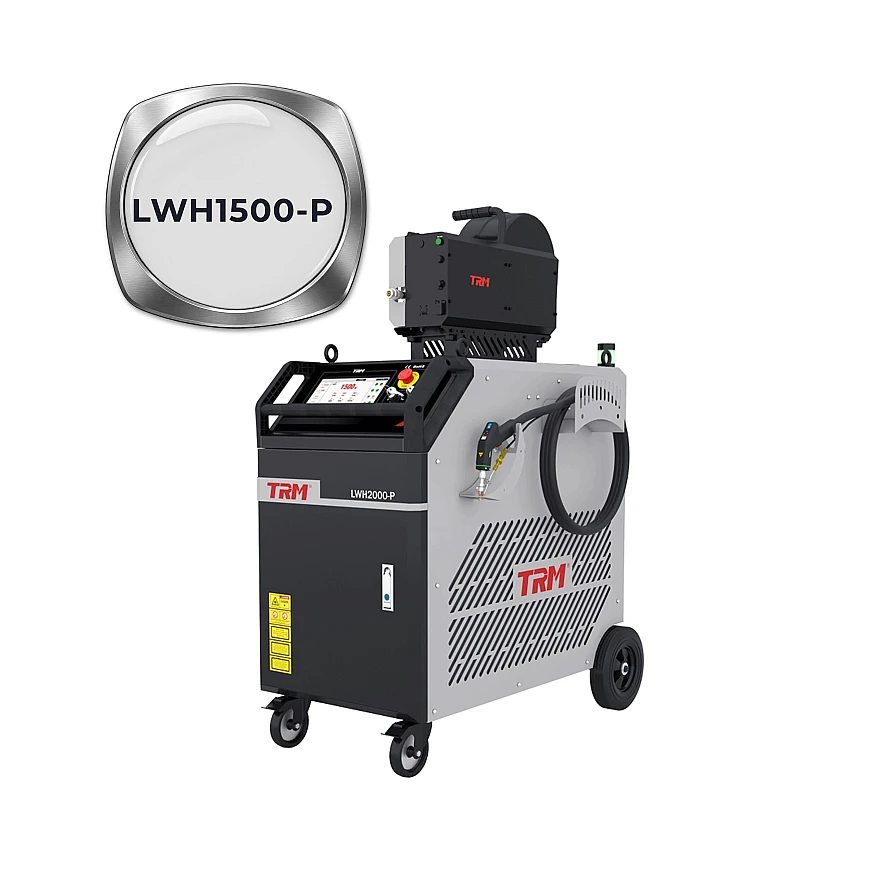

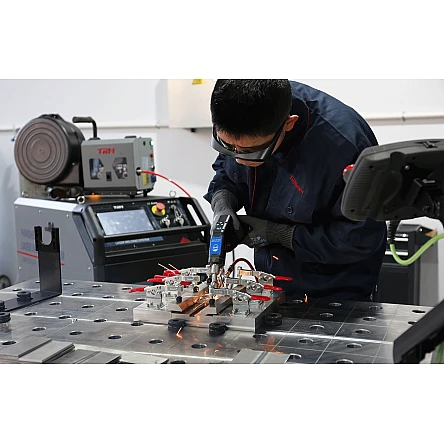

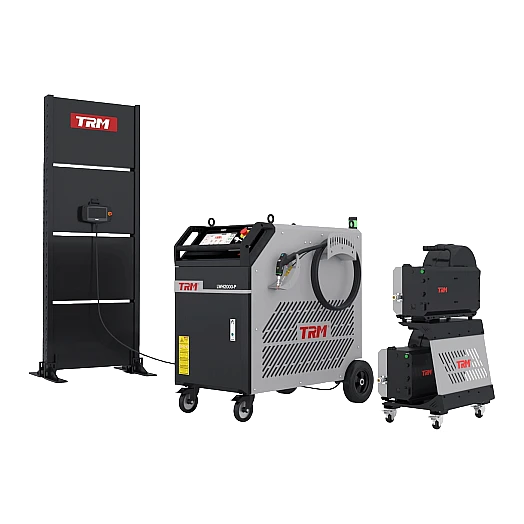

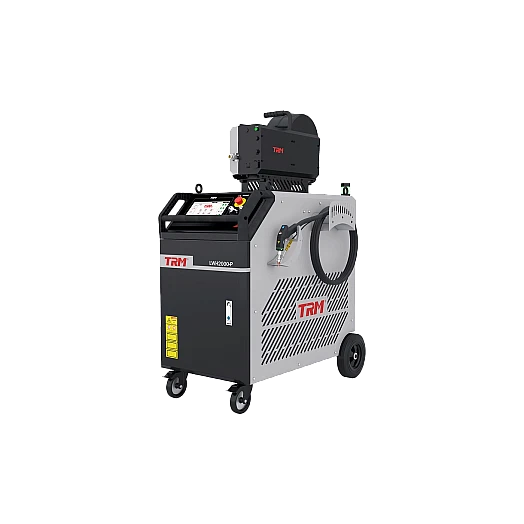

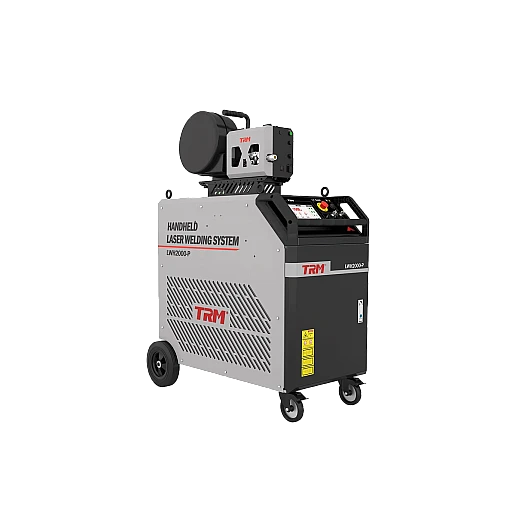

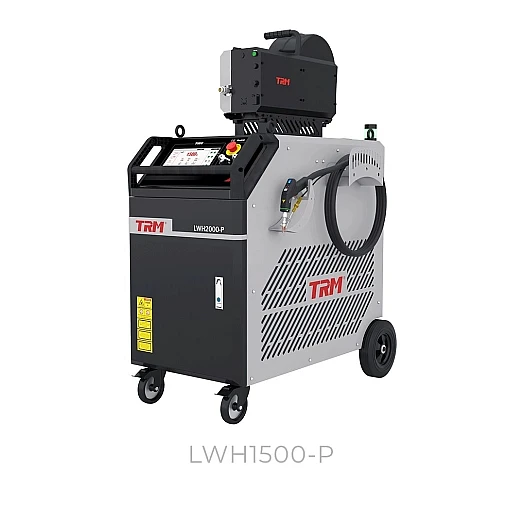

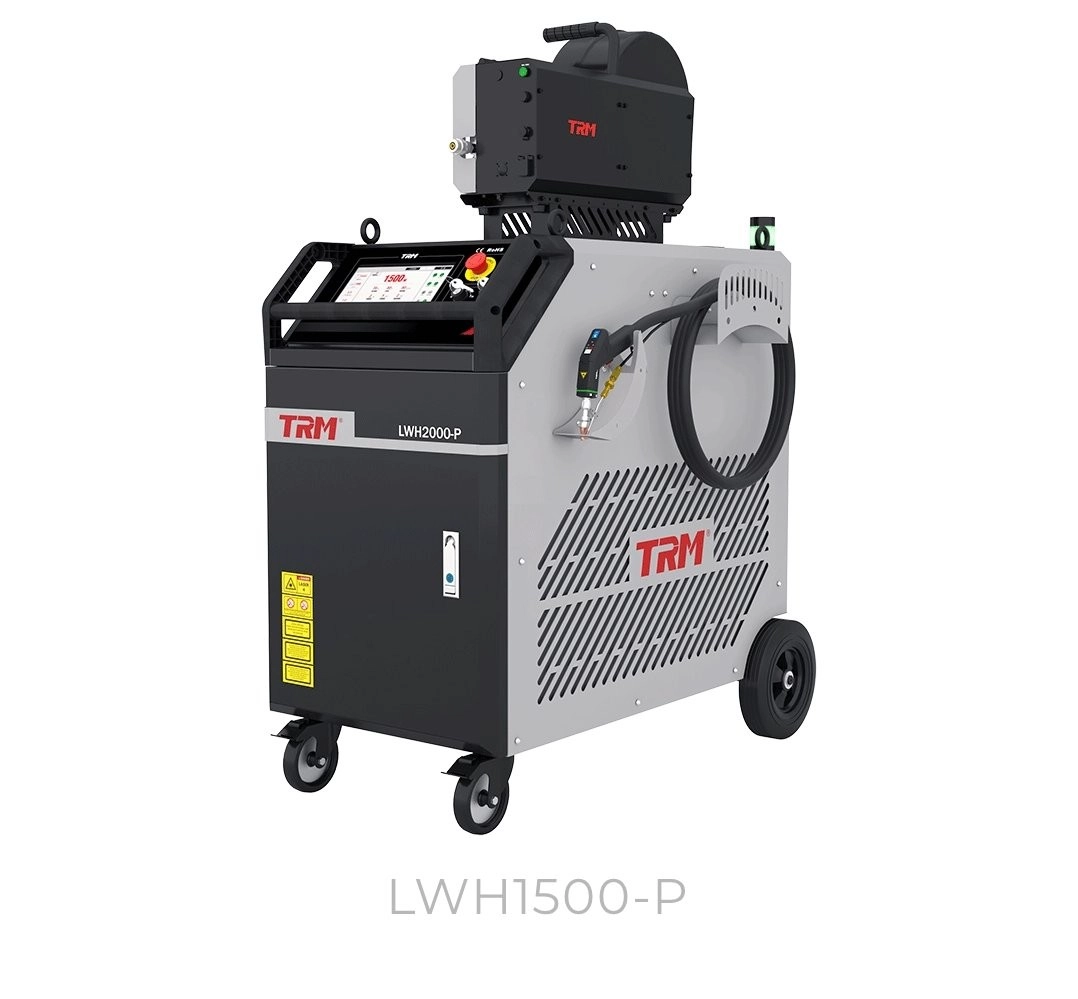

TRM Handgeführtes Faserlaser-Schweissgerät LWH1500-P

Schweissgeschwindigkeit bis zu 4x schneller als WIG
(Inkl. Lieferung & Einschulung )

  • Verfügbarkeit: Ab Lager
  • Marke: TRM
  • Artikel-Nr: 313070309
  • LO: A
  • Laserleistung1500W
  • Zentrale Wellenlänge des Lasers1080±10nm
  • Stromversorgung230V~ 40A 50/60Hz
  • LeitungstypOptical fiber
  • LaserkühlungWassergekühlt

Willkommen bei der Zukunft des Laserschweißens – unsere neue Generation handgeführter Laserschweißmaschinen setzt innovative Maßstäbe in der Industrie. Mit einem fortschrittlichen Bus-Steuerungskonzept und einem modularen Design bietet unsere Handgeführtes Faserlaser-Schweissgerät unübertroffene Präzision und Flexibilität für verschiedenste Anwendungen.

CHF 22’998.00
exkl. MwSt.

TRM Handgeführtes Faserlaser-Schweissgerät LWH 1500-P

Neue Massstäbe im Laserschweissen: Unsere Handgeführte Laserschweissmaschine der nächsten Generation.

Willkommen bei der Zukunft des Laserschweißens – unsere neue Generation handgeführter Laserschweißmaschinen setzt innovative Maßstäbe in der Industrie. Mit einem fortschrittlichen Bus-Steuerungskonzept und einem modularen Design bietet unsere Handgeführtes Faserlaser-Schweissgerät  unübertroffene Präzision und Flexibilität für verschiedenste Anwendungen.

Die neue Generation der handgeführten Laserschweißmaschine verfügt über ein Bus-Steuerungskonzept, einen modularen parallelen Lasergenerator, einen Kühler, eine Mensch-Maschine-Schnittstelle, eine Hauptsteuerplatine, ein Magnetventil und ein Galvanometer usw. Sie bietet außerdem eine offene Bus-Steuerungsschnittstelle, die eine reaktionsschnelle Zusammenarbeit der verschiedenen Module ermöglicht, um ein perfektes Schweißergebnis zu erzielen.

Dedizierter Drahtvorschub mit hohem Ansprechverhalten

Dank der Vorteile der Bus-Steuerung kann unser unabhängig entwickelter Laserschweiß-Drahtvorschub seine Produktstärken noch weiter ausbauen. Er bietet eine schnellere Reaktionszeit, einen stabileren Drahtvorschub und verfügt über die empfindlichsten Drahtvorschub-, Drahtrückzugs- und Alarmfunktionen, die das Schweißen mit Laserdraht noch reibungsloser machen.

Fortschrittlicher, selbst entwickelter Brenner

Unser unabhängig entwickelter Hochleistungskühler, der in das Design der Bussteuerung integriert ist, maximiert die Vorteile von Flüssigkeitskühlsystemen, indem er die Temperaturen schnell senkt und eine kontinuierliche Kühlung bietet. Außerdem bietet er die schnellste Rückmeldung und Alarmreaktion und gewährleistet so einen sorgenfreien Betrieb.

Robuste Kühlung und Feedback in Echtzeit

Unser unabhängig entwickelter Hochleistungskühler, der in die Bussteuerung integriert ist, maximiert die Vorteile von Flüssigkeitskühlsystemen, indem er die Temperaturen schnell reduziert und eine kontinuierliche Kühlung bietet. Außerdem bietet er die schnellste Rückmeldung und Alarmreaktion und gewährleistet einen sorgenfreien Betrieb.

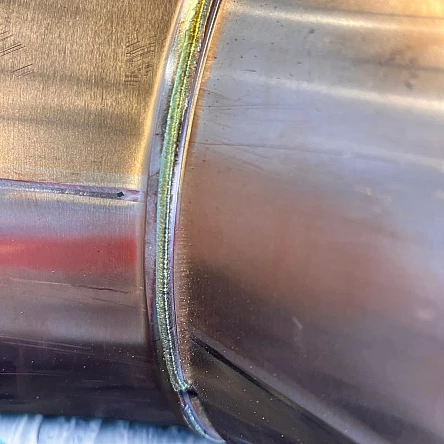

Perfekt für lang andauerndes Hochpräzisionsschweissen

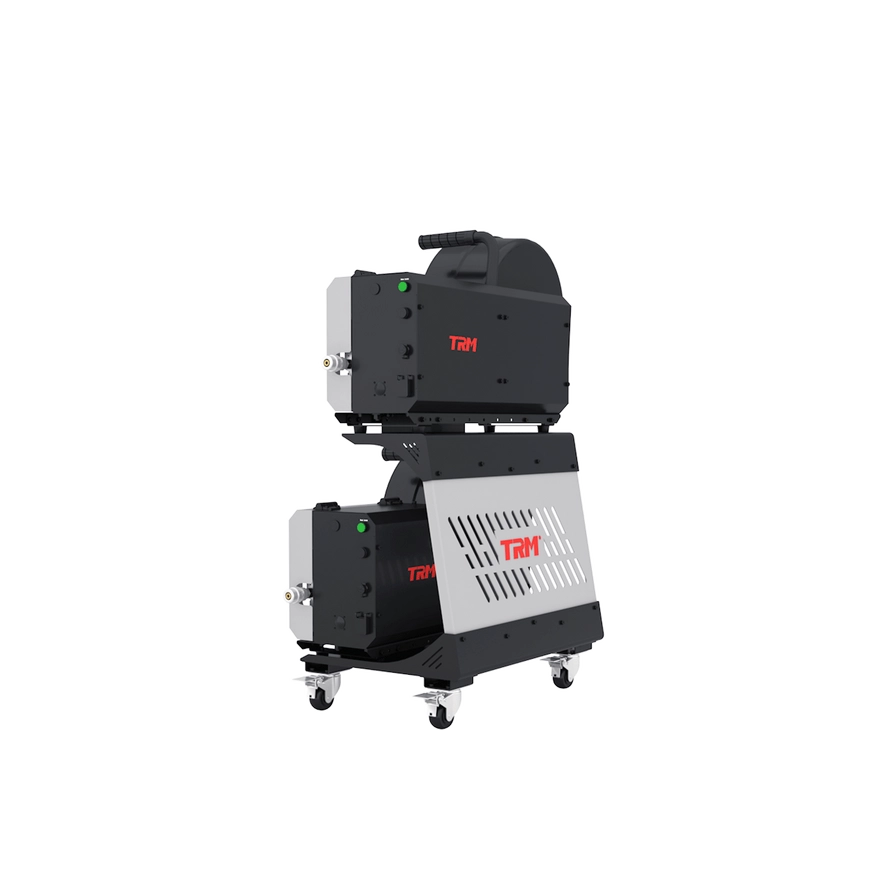

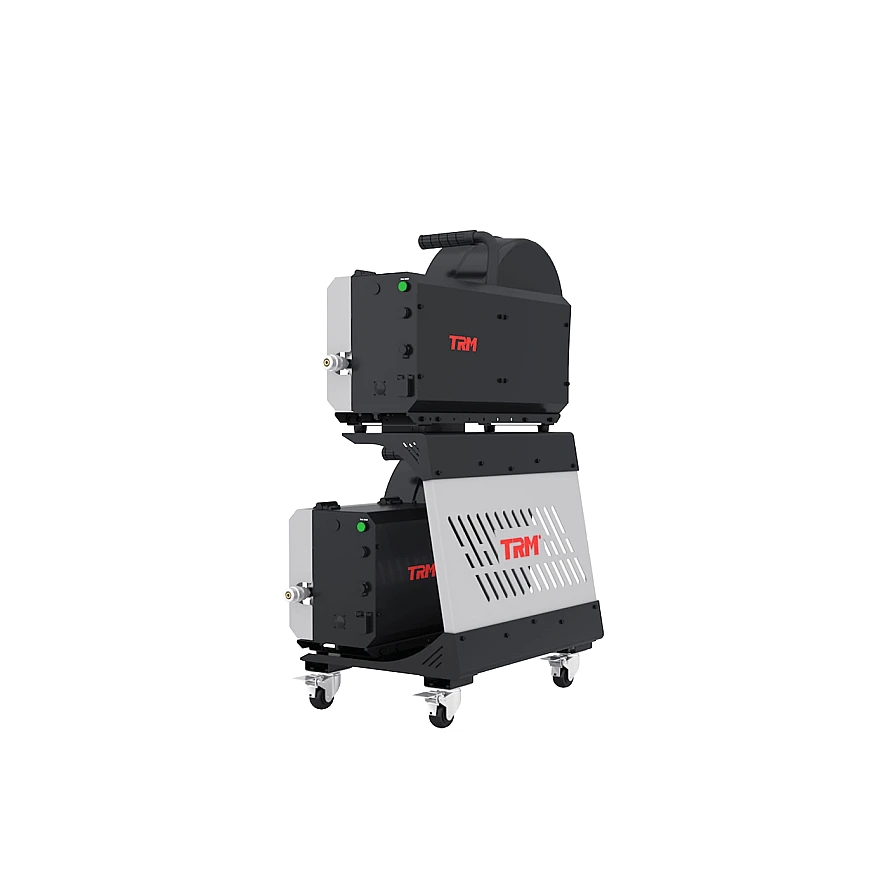

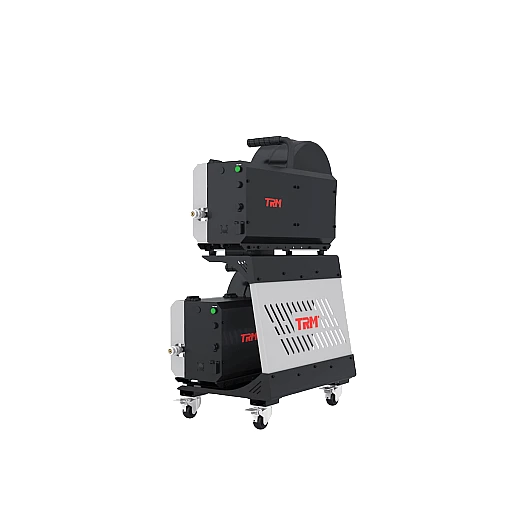

Drahtvorschubgerät
  • Der Drahtvorschub unterstützt vier parallele Verbindungen mit einer Reaktionsgeschwindigkeit im Millisekundenbereich.
  • Nach hundert Drahtvorschubtests liegt der Fehler der Drahtvorschubgenauigkeit innerhalb eines Tausendstels.



Kühlgerät
  • Kontinuierliche Laseremission mit voller Leistung in einer Arbeitsumgebung von 10°C bis 40°C für einen 2KW-Laser.
Perfekt für lang andauerndes Hochpräzisionsschweissen

Verbesserte Speichermöglichkeiten

Die Expertendatenbank für die nächste Generation von Laserschweißmaschinen wurde speziell für den einfachen Abruf und die Speicherung von Parametern entwickelt und ermöglicht den schnellen Austausch von Parameterdatenbanken zwischen Maschinen, wodurch der Zeitaufwand für den Abruf und die Einstellung von Parametern reduziert wird.

Entdecken Sie die Möglichkeiten der nächsten Generation des handgeführten Laserschweißens. Kontaktieren Sie uns noch heute für weitere Informationen und Demonstrationen. Ihre Zukunft im Laserschweißen beginnt hier.

Design des Laserschweissbrenners

Humanisiertes Design des Laserschweißbrenners

  • Der Schweißbrenner verfügt über einen ergonomischen Griff, eine QBH-Verliersicherung, eine verschleißfeste Ummantelung und V0-flammhemmende Materialien.
  • Ausgestattet mit einer Standard-Kopf-Anzeigeleuchte bietet er eine Echtzeit-Anzeige des Gerätestatus, der Laseremission und des Alarmstatus.

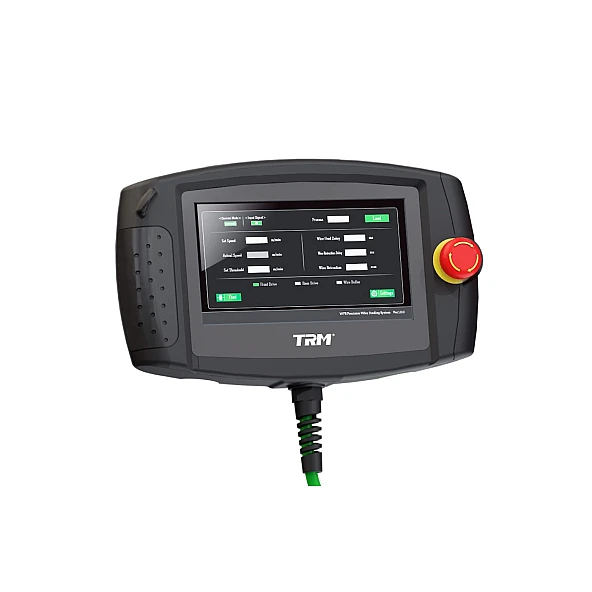

  • Die optionale LCD-Bedienung für den Brennerkopf ermöglicht die tragbare Einstellung von Laserleistung, Schwenkbreite, Schwenkfrequenz und Drahtvorschubgeschwindigkeit sowie den schnellen Zugriff auf Prozessparameter.

Umfassendes Sicherheitsschutzsystem beim handgeführter Laserschweissbrenner

Einzigartige Zwei-Tasten-Emission

Eine von Schweißexperten erstellte Prozessparameter- Datenbank mit integrierten Laserparametern, die auf verschiedene Materialien und Dicken zugeschnitten sind. Selbst Anfänger können schnell ästhetisch ansprechende, hochwertige Schweißnähte herstellen.

Die Integration von Sicherheitsrelais

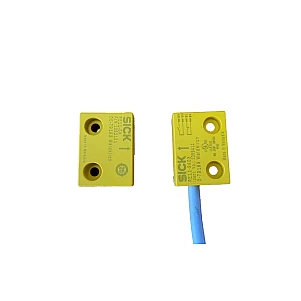

Die Verwendung hochwertiger Komponenten, die einzigartige Zwei-Tasten-Emission, der Einbau von Sicherheitsrelais und sogar die Integration mit den Türschlössern der Laserschutzkabine tragen zur sorgfältigen Gestaltung aller Sicherheitsaspekte unseres Produkts bei. Dadurch wird sichergestellt, dass unser Produkt Sicherheitsstandards erfüllt, die noch strenger sind als die CE-Zertifizierung.

Verbesserte Speichermöglichkeiten

Die Expertendatenbank für die nächste Generation von Laserschweißmaschinen wurde speziell für den einfachen Abruf und die Speicherung von Parametern entwickelt und ermöglicht den schnellen Austausch von Parameterdatenbanken zwischen Maschinen, wodurch der Zeitaufwand für den Abruf und die Einstellung von Parametern reduziert wird.

Umfassendes Sicherheitsschutzsystem beim handgeführter Laserschweissbrenner

Technische Daten

General

Laserleistung
1500W
Zentrale Wellenlänge des Lasers
1080±10nm
Stromversorgung
230V~ 40A 50/60Hz
Leitungstyp
Optical fiber
Laserkühlung
Wassergekühlt
Länge der Faser
5 oder 10 m
Art des Schutzgases
Argon, Stickstoff
Stromverbrauch der gesamten Anlage
8kw
Luftdruckanforderungen
Handgehaltenes Laserschweißen 4-6 Bar
Betriebstemperaturbereich
10 bis 40℃
Schweissnahtdicke (Vorschlag)
0.4 - 4 mm
Schweissspaltanforderung
Weniger als 0,5 mm
Drahtdurchmesser ø
0.8 - 1.0 - 1.2 - 1.6 mm
Kältemittels
R410A
Garantie
12 Monate für das Gerät, 2 Jahre für die Laserquelle.
Grösse Laser
1130 x 690 x 1040mm
Grösse Drahtvorschub
692 x 246 x 391 mm
Gewicht Laser
ca. 197 kg

Vorteile

  • 1. Bus-Steuerungskonzept: Unsere handgeführte Laserschweißmaschine nutzt ein fortschrittliches Bus-Steuerungskonzept. Dies ermöglicht eine reaktionsschnelle Zusammenarbeit verschiedener Module für ein perfektes Schweißergebnis.
  • 2. Modularer paralleler Lasergenerator: Der modulare Lasergenerator eröffnet neue Horizonte im Laserschweißen. Skalierbar und anpassbar an unterschiedlichste Anforderungen, bietet er eine unübertroffene Leistung und Effizienz.
  • 3. Intelligente Mensch-Maschine-Schnittstelle: Unsere benutzerfreundliche Schnittstelle ermöglicht eine mühelose Bedienung und Kontrolle. Überwachen Sie den Schweißprozess in Echtzeit und passen Sie die Einstellungen nach Bedarf an.
  • 4. Hauptsteuerplatine: Die intelligente Hauptsteuerplatine gewährleistet eine präzise Steuerung aller Komponenten, um optimale Schweißergebnisse zu erzielen. Die fortschrittliche Technologie sorgt für Effizienz und Zuverlässigkeit.
  • 5. Offene Bus-Steuerungsschnittstelle: Unser skalierbares Bus-Control-Design ermöglicht die nahtlose Integration zusätzlicher Module und Peripheriegeräte. Dies eröffnet Raum für zukünftige Erweiterungen und Upgrades.
  • 6. Magnetventil und Galvanometer: Präzisionsmagnetventile und Galvanometer sorgen für eine präzise Steuerung des Laserstrahls. Dies gewährleistet eine exakte Ausrichtung und Schweißqualität.
  • 7. Flexibilität: Die modulare Bauweise ermöglicht die Anpassung an verschiedene Anforderungen und Anwendungsbereiche.
  • 8. Effizienz: Das Bus-Steuerungskonzept und die offene Schnittstelle optimieren die Zusammenarbeit der Komponenten für eine effiziente Leistung.
  • 9. Benutzerfreundlichkeit: Die intelligente Mensch-Maschine-Schnittstelle macht die Bedienung intuitiv und einfach.
  • 10. Zukunftssicherheit: Die offene Bus-Steuerungsschnittstelle ermöglicht zukünftige Erweiterungen und Upgrades.

Anwendung

  • Aufzugindustrie
  • Haushaltsindustrie
  • Werbungsbranche
  • Warenregal
  • Möbel
  • Lampe
  • Tür und Fenster
  • Medizinische Gerät
  • Metal- Chassis/Schrankindustrie
  • Küchengeräte

Werkstoffe

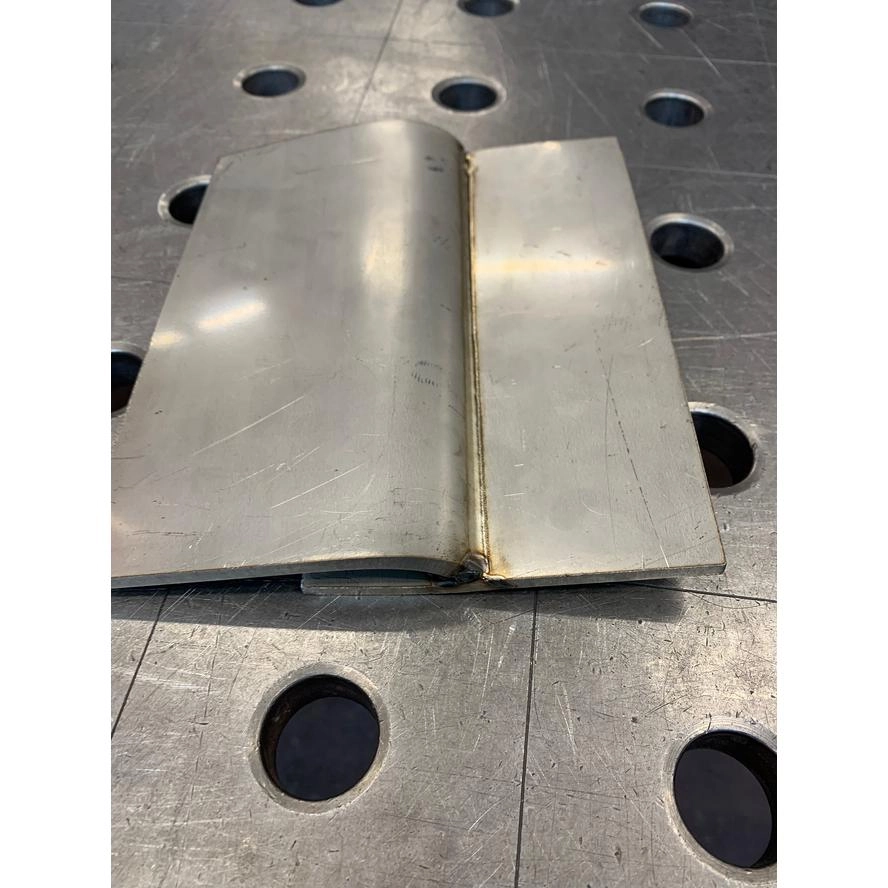

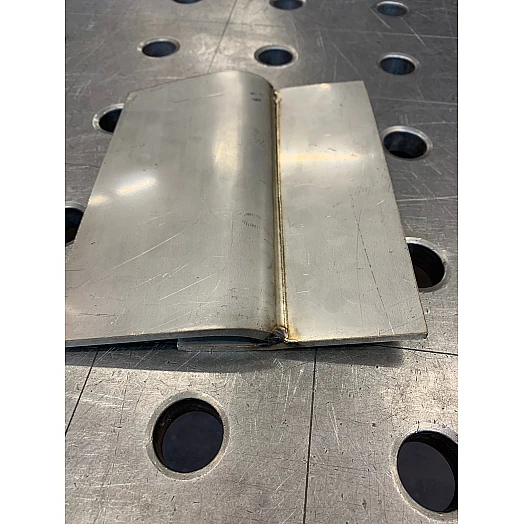

  • INOX
  • Baustähle
  • Aluminiumlegierung
  • Aluminium und Aluminiumlegierungen
  • Verzinktes Blech
  • Messing
  • Kupfer

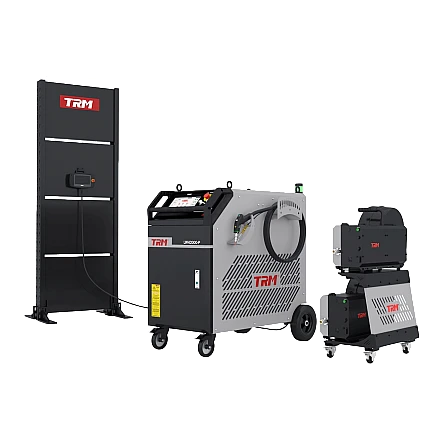

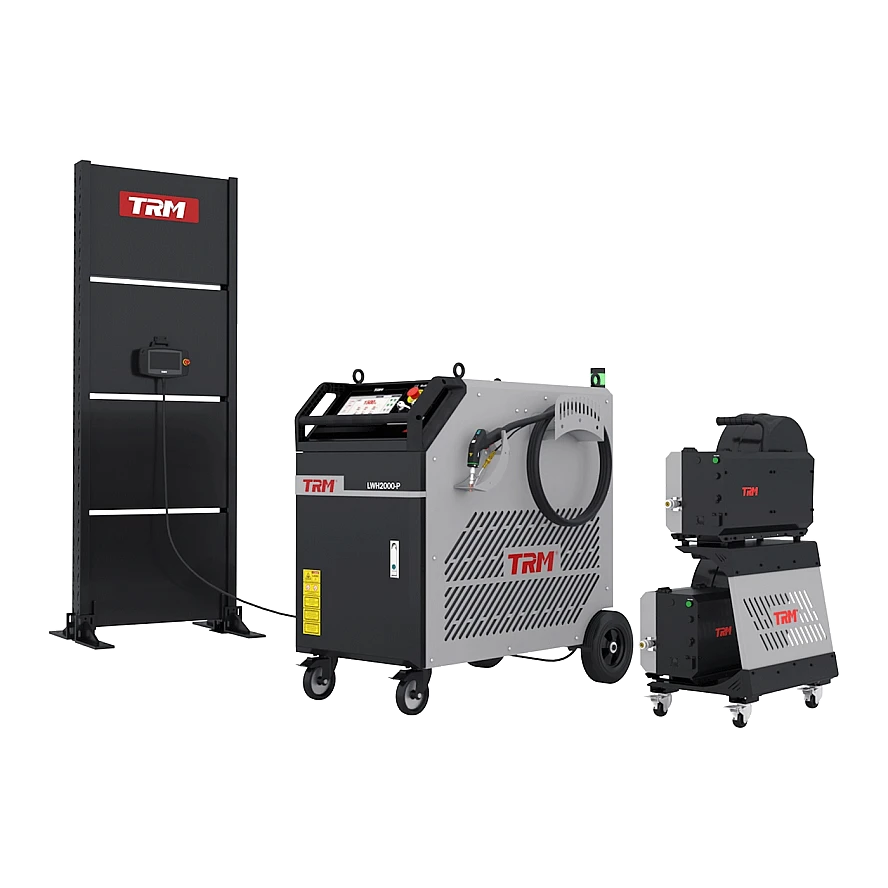

Standard Zubehör

TRM Handgeführtes Faserlaser-Schweissgerät LWH1500-P

313070309

TRM Handgeführtes Faserlaser-Schweissgerät LWH1500-P

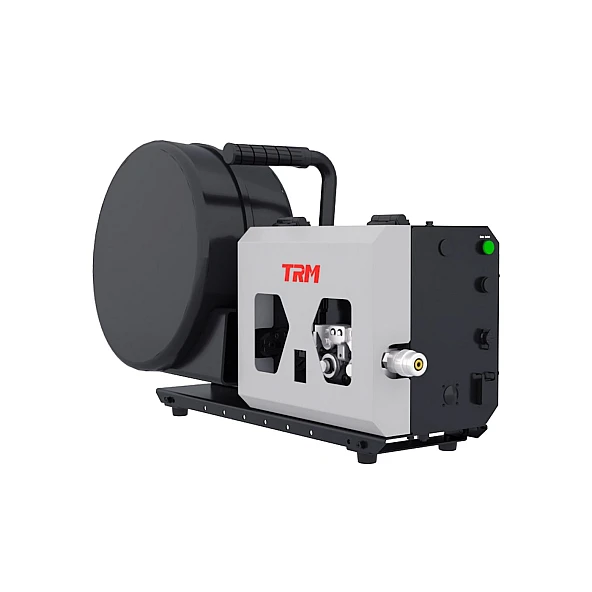

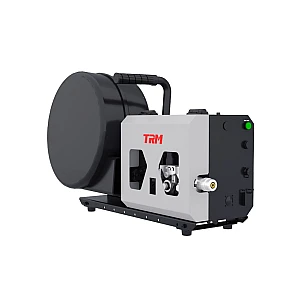

TRM Drahtvorschubkoffer WF-01A

313090200

TRM Drahtvorschubkoffer WF-01A

TRM Laser Drahtvorschubrolle 1.2-1.6 mm

311030005

TRM Laser Drahtvorschubrolle 1.2-1.6 mm

Handgeführter Laser Schweissbrenner LWH20-4000-ZC01

313080044

Handgeführter Laser Schweissbrenner LWH20-4000-ZC01

Zubehörbox zu TRM Handgeführter Laser Schweissbrenner LWH20-4000-ZC01

ZC01

Zubehörbox zu TRM Handgeführter Laser Schweissbrenner LWH20-4000-ZC01

Betriebsanleitung auf USB Stick

BA-Digital

Betriebsanleitung auf USB Stick

TRM Laser Seele - 3.3M

313090038

TRM Laser Seele - 3.3M

ISOJET T15 / 12

T15/12N

ISOJET T15 / 12

Euro-Industriestecker CEE 5 Pol

EURO2

Euro-Industriestecker CEE 5 Pol

Tigerex - WIG-Handschuhe kurz / Grösse 10

HW1001-10

Tigerex - WIG-Handschuhe kurz / Grösse 10

Optionale Zubehör

CHF 1’750.00
CHF 1’398.00

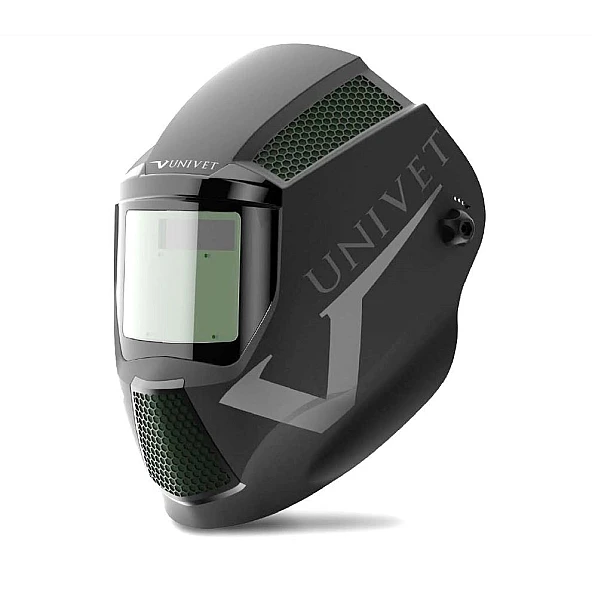

  • Wellenlänge: 900-1100nm OD8+
  • Anwendung: 900-1100nm D LB6 + IR LB8 LP S CE
  • Helligkeit: DIN 4
  • Schutz-Stufen: DIN 4
  • Optische Dichte: OD8+
  • Produktzertifikat: DIN EN 207:2017-05
CHF 159.00

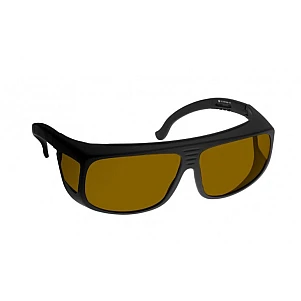

  • Wellenlänge: 755-1100 nm DLB7 + ILB9 + RLB8 + MLB8Y
  • Optische Dichte: Siehe Filterkurve in der Bildergalerie
  • Laserschutzbrille nach DIN EN: DIN EN 207
  • Tageslichttransmission: 13 %
-8%
CHF 308.20 335.00

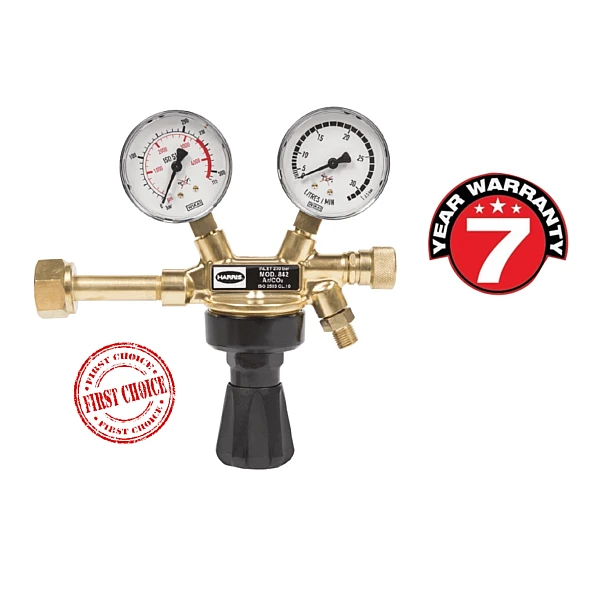

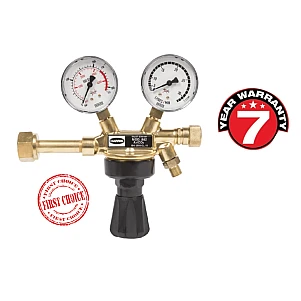

  • Gasart: Argon Mischgas CO2
  • Flaschenanschluss: W21,80x1/14
  • Schlauchanschluss: G3/8LH
  • Messbereich (Ausgangsdruck): 0 - 30 L/M
-19.0%
CHF 115.00 142.00
  • Gasart: Stickstoff
  • Flaschenanschluss: W24,32x1/14
  • Schlauchanschluss: G1 / 4RH
  • Max. Durchfluss (Luft): 155m³ / h
CHF 142.00

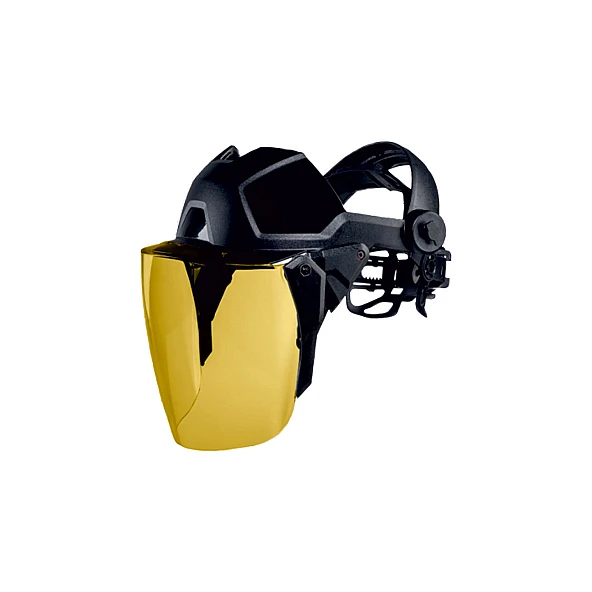

  • Schutzbereich: Infrarot, Nahes Infrarot, Ultraviolett
  • Normen: EN 166, EN 207 Vollschutz
  • VLT (CA.): 47%
CHF 450.00

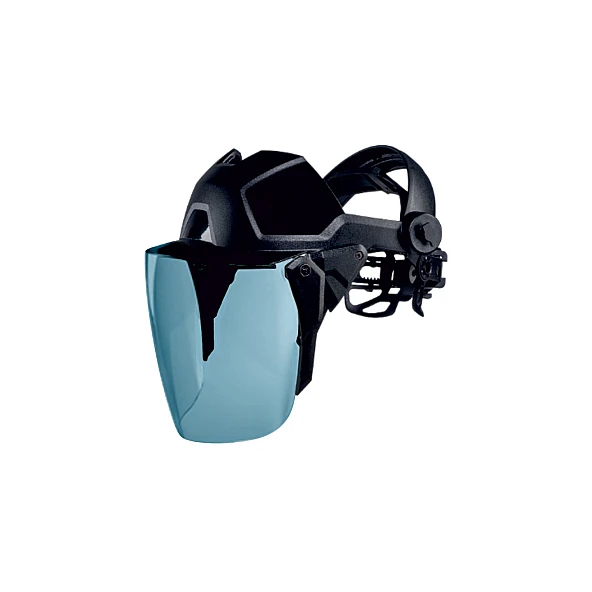

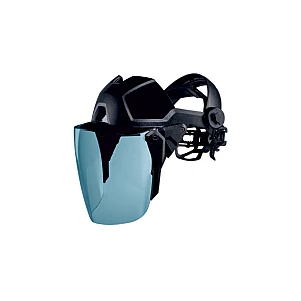

  • Schutzbereich: Infrarot, Nahes Infrarot, Sichtbar, Ultraviolett
