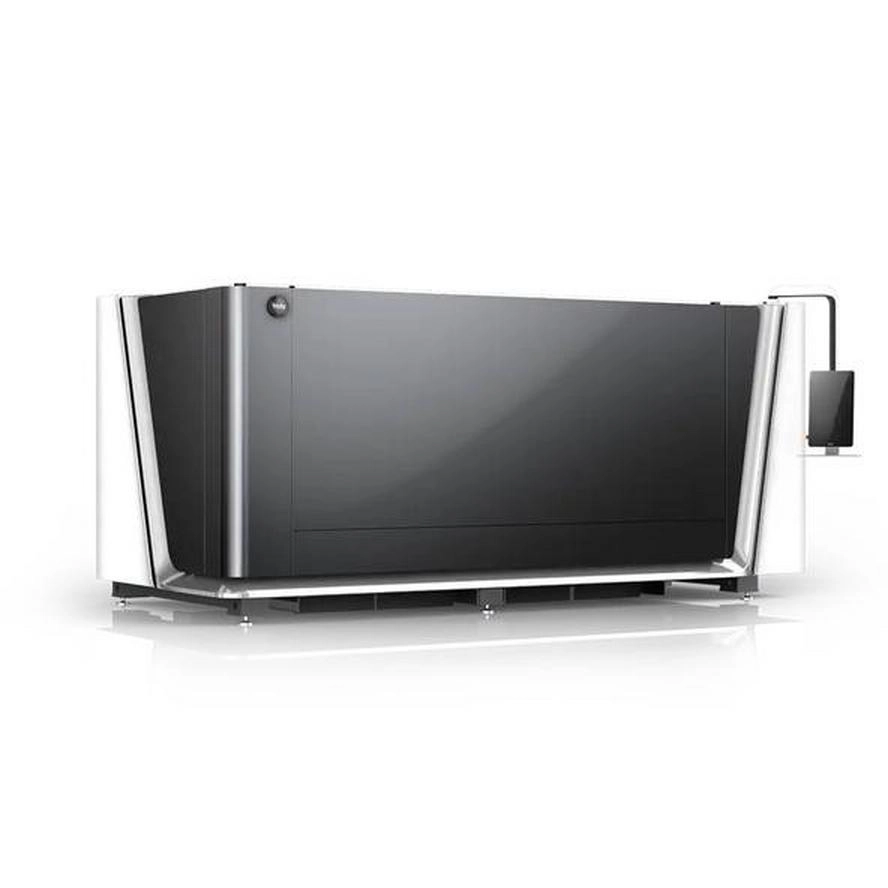

BODOR i7 Serie Standardprodukt
Faserlaser-Metallschneidmaschine mit kompaktem Design und vollständigem Schutz.
Geringer Platzbedarf, voller Schutz, höhere Sicherheit
Die Laserschneidmaschinen der BODOR i-Serie bieten den idealen Einstieg in die Metallbearbeitung. Mit ihrem kompakten Formfaktor passt die Maschine selbst in die kleinsten Ateliers und Produktionsstätten. Funktionen wie Auto-Following, Kollisionsschutz und Autofokus ermöglichen es dem Benutzer, sich auf die Produktion zu konzentrieren und nicht auf die Fehlersuche.
- Arbeitsbereich3048 x 1524 mm
- Gesamtabmessungen der Maschine3630 × 2180 × 2851 mm
- Laser-Ausgangsleistung1500W / 3000W / 6000W / 12000W
| Produkt | Durchmesser | Länge | Arbeitsbereich | Laserleistung | Menge | Preis Pro Set |
|---|---|---|---|---|---|---|
i7 SerieArtikel-Nr i7S30W3015 | 3048 x 1524 mm | 3000 W | Pro Set CHF 98’500.00 | |||
i7 SerieArtikel-Nr i7S60W3015 | 3048 x 1524 mm | 6000 W | Pro Set CHF 113’000.00 | |||
i7 SerieArtikel-Nr i7S120W3015 | 3048 x 1524 mm | 12000 W | Pro Set CHF 157’000.00 |
Beschreibung
Die kompakte Bauweise und das schlanke Design der Bodor i-Serie ermöglichen es auch Kunden mit begrenzter Stellfläche und/oder kleineren Produktionsmengen, die Vorteile des Faserlaserschneidens zu nutzen.
Kompakt und doch vollgepackt mit Funktionen.
Die Laserschneidmaschinen der BODOR i-Serie bieten den idealen Einstieg in die Metallbearbeitung. Mit ihrem kompakten Formfaktor passt die Maschine selbst in die kleinsten Ateliers und Produktionsstätten. Funktionen wie Auto-Following, Kollisionsschutz und Autofokus ermöglichen es dem Benutzer, sich auf die Produktion zu konzentrieren und nicht auf die Fehlersuche.

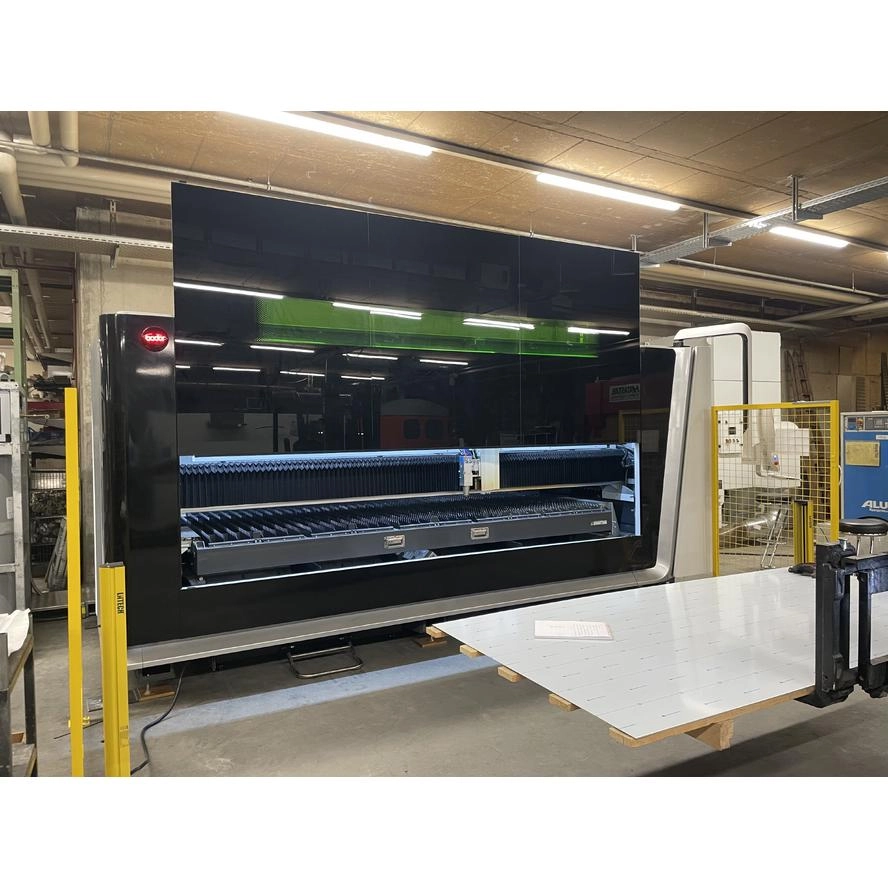

Neben der kleinen i5 bieten wir auch das etwas grössere Modell der i-Serie, die i7, an. Diese Maschine hat einen ausziehbaren Tisch von 3000 x 1500 mm. Dies erleichtert das Beladen mit Platten in voller Grösse und hilft beim Abtransport des bearbeiteten Materials nach dem Schneiden. Die i7 verfügt ausserdem über ein intelligentes Rauchabzugssystem, das den Abluftstrom je nach dem Ort, an dem gerade geschnitten wird, erhöht.
Die Maschinen werden nach der gleichen WYSWYG-Philosophie gesteuert wie ihre größeren Pendants und lassen sich unglaublich intuitiv programmieren und bedienen.
Neue Generation für höchste Präzision

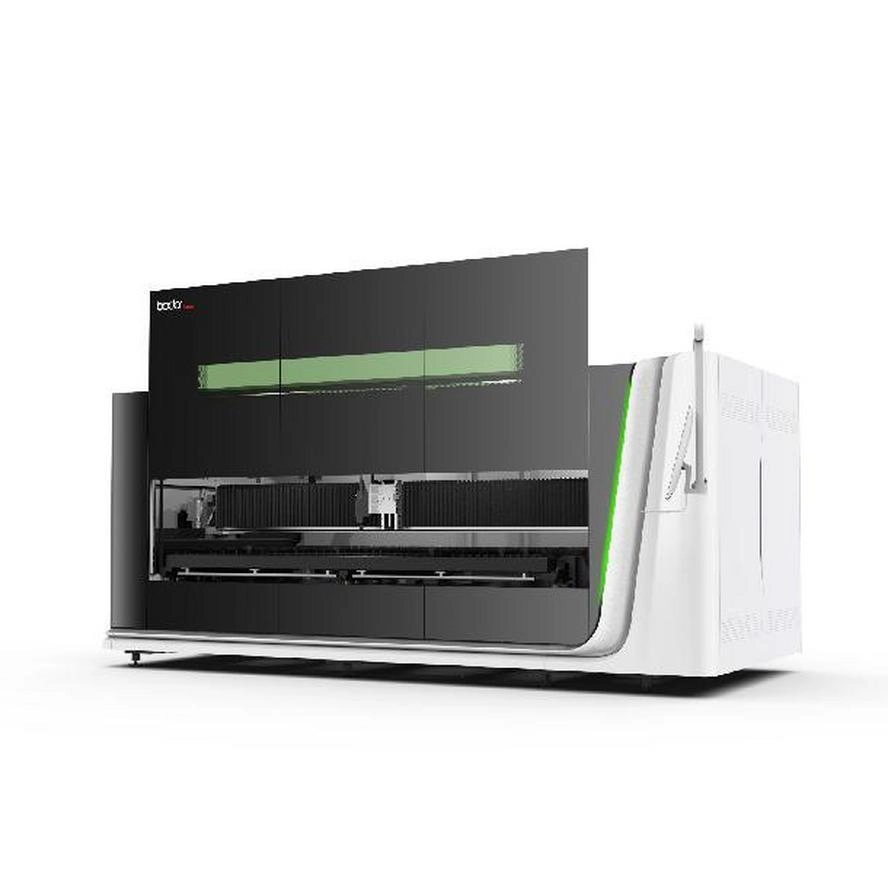

Neues Design, geringer Platzbedarf
Das neue, vollständig geschlossene Design und die leistungsstarke Absauganlage sorgen für maximale Sicherheit und eine saubere Umgebung. Der integrierte 21,5-Zoll-HD-Touchscreen verbessert das Interaktionserlebnis zwischen Bediener und Maschine. Das intelligente Überwachungssystem gibt jederzeit Auskunft über den Bearbeitungsstatus der Maschine. Der Betrieb ist sicherer und effizienter. Selbstverständlich mit CE- und ETL-Zertifizierungsstandards.
Massives Maschinenbett aus Sphäroguss
Durch die schwingungsdämpfenden Eigenschaften und die Langlebigkeit des Maschinenbettes wird eine hohe Genauigkeit über den Nutzungszeitraum der Maschine gewährleistet. Dieser Aufbau des Maschinenbettes ist in der Lasertechnologie einmalig.
Flexibler
- Die neue Arbeitsplatte im Schubladenstil erleichtet das Beladen und Entladen.
- Die motorgetriebene, vertikal öffnende Laserschutztür reduziert den Platzbedarf
Funktionserweiterung

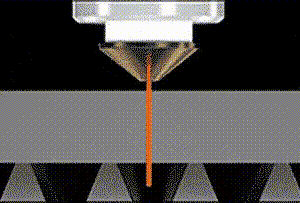

Gasspardüse mit Steady Flow
Die Schneidleistung und -effizienz werden verbessert, indem der Gasfluss mit wenig Turbulenzen konstant gehalten wird.

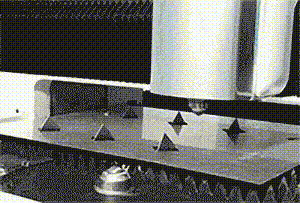

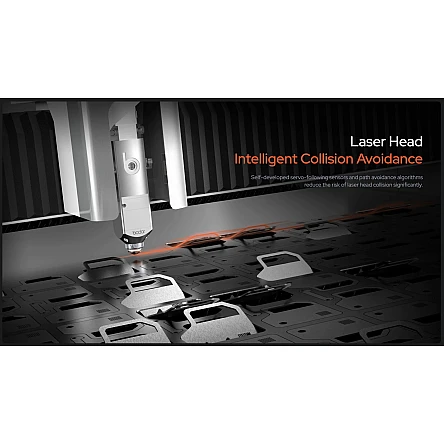

Aktive Antikollisionsfunktion
Faserlaserköpfe sind in der Lage, hervorstehende Hindernisse zu erkennen, um die Schadensrate effektiv zu reduzieren und die Wartungskosten eines Laserschneiders zu sparen.
Bodor Blitz
Der gesamte blitzschnelle Einstechvorgang wird abgeschlossen, während sich BodorGenius auf der Z-Achse nach unten bewegt. Mit dem Verfahren wird eine Nachbearbeitung beim Mittel-/Dickblechlochen vermieden.

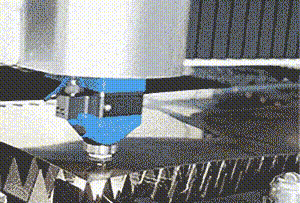

Kein Zittern beim Schneiden von dünnem Blech
Der Schneidvorgang funktioniert selbst am Rand dünner Bleche und sorgt für Rattermarkenfreiheit.
Mechanische Konfiguration
Geschweißtes Bett mit Schlitz-Zapfen-Verbindung
Jeder Rahmen des Schneidemaschinenbetts wird nach der Schlitz-Zapfen-Verbindung geschweißt, um perfekte mechanische Eigenschaften und eine bessere Stabilität und Festigkeit zu erreichen.

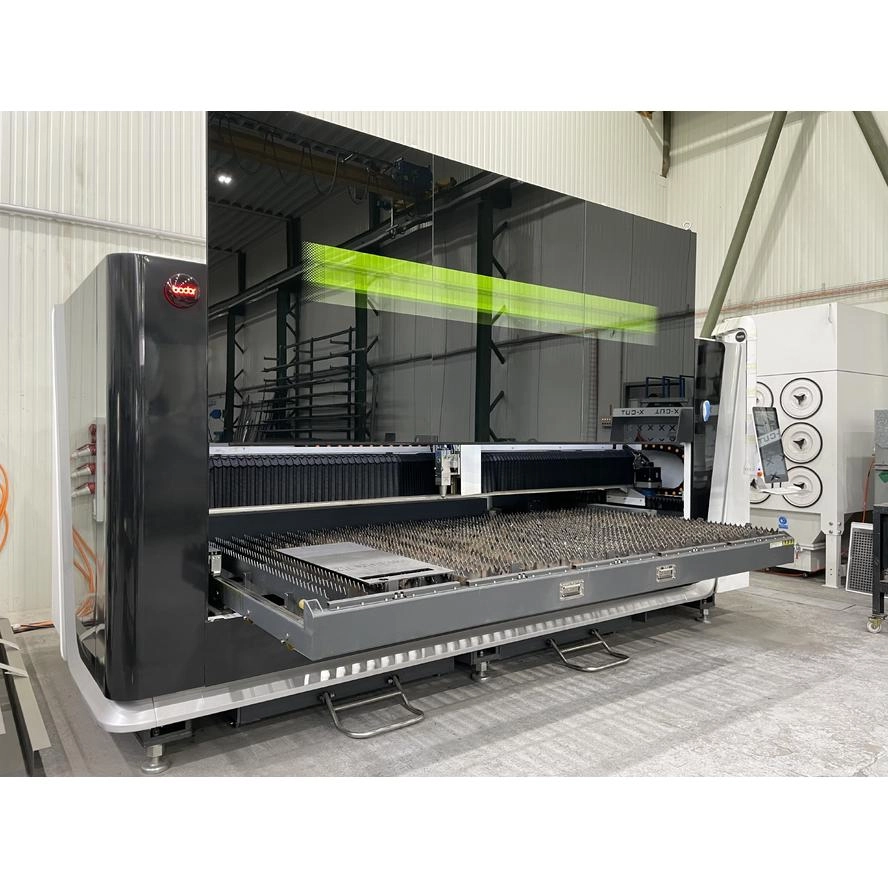

Ausziehbarer Tisch
Der ausziehbare Schneidemaschinentisch, optional mit elektrischem Tisch, spart Platz und frischt die Benutzererfahrung auf.

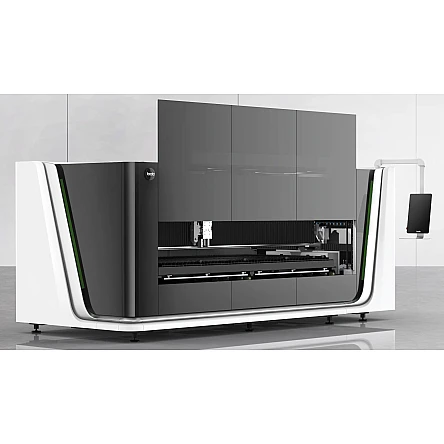

Vertikale elektrische Standardtür
Bequemes und schnelles Öffnen und Schließen mit einem Klick; Die Tür des Laserschneiders ist sicher und zuverlässig, da sie den Zahnstangen-Ritzel-Übertragungsmodus in Kombination mit einem selbstverriegelnden Schneidemaschinensystem verwendet

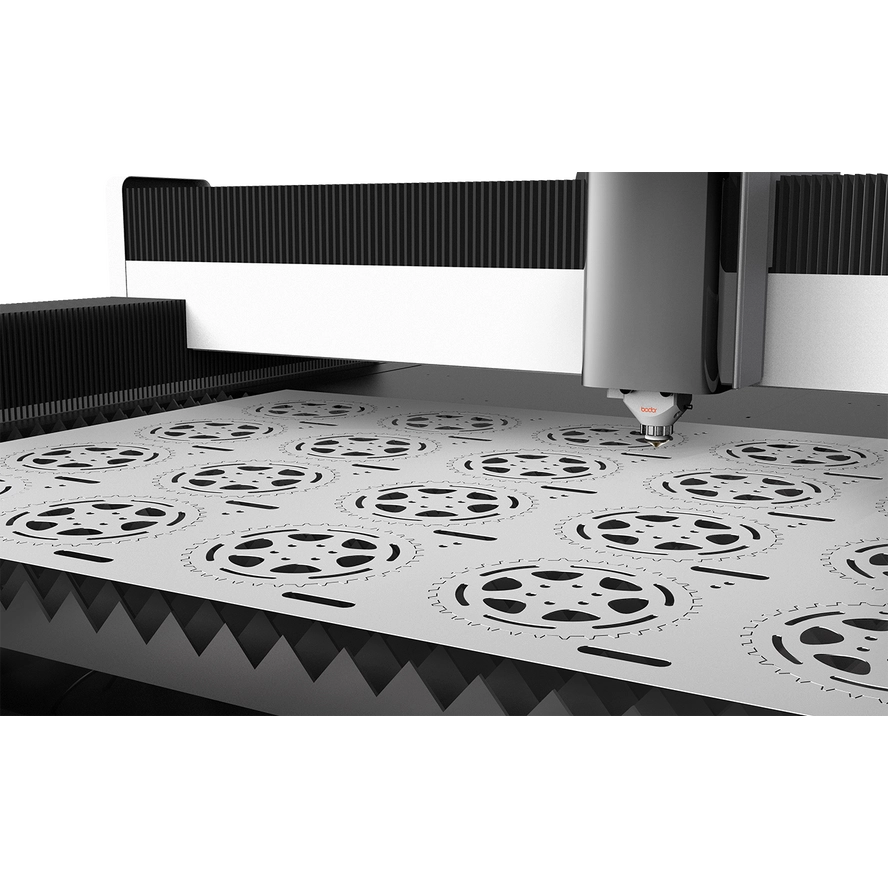

Schnittmuster
Es eignet sich zum Schneiden von Kohlenstoffstahl, Edelstahl, Aluminium, Kupfer, und legierten Metallmaterialien.
Design
Gewinner des Industriedesign-Preises
„Oscar in Design“, zwei der drei wichtigsten Auszeichnungen für Industriedesign weltweit
Fernbedienung
Eine Mangoform und eine praktische magnetische Befestigung helfen Ihnen, mit nur einer Hand zu steuern.

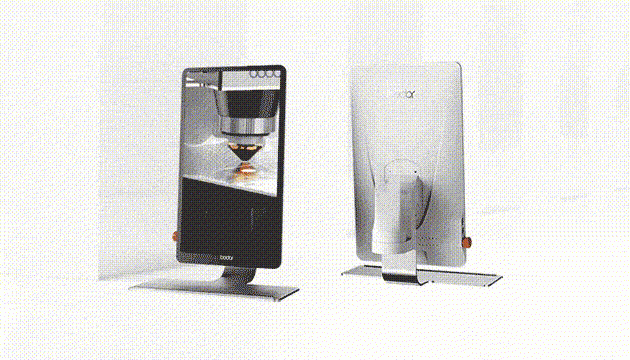

Software
BodorThinker ist ein intelligentes High-End-Steuerungssystem für einen CNC-Laserschneider, das sich durch zuverlässige Stabilität, bequeme Installation und Einstellung, sichere Produktion, vielfältige Funktionalität und robuste Leistung auszeichnet. Mit BodorThinker können Ihre Laserschneidlösungen modular, individuell, automatisiert und informationsbasiert sein.
Mit BodorMES wird die Informationsabschirmung der Fertigung gebrochen. Sie können Bestellungen, Produktion, Preisgestaltung, Ausrüstung verwalten und Kosten analysieren, um eine transparente, visualisierte und quantifizierbare Produktion zu erreichen.
Technische Daten
General
Arbeitsbereich
3048 x 1524 mm
Gesamtabmessungen der Maschine
3630 × 2180 × 2851 mm
Laser-Ausgangsleistung
1500W / 3000W / 6000W / 12000W
Positioniergenauigkeit der X/Y-Achse
±0.05mm/m
Genauigkeit der Neupositionierung der X/Y-Achse
±0.03mm
X/Y-Achse max. Verbindungsgeschwindigkeit
91m/min
Maximale Beschleunigung
1.5G
Vorteile
- Klasse-1-Gehäuse mit lasergeeignetem Beobachtungsfenster
- Automatische servobetätigte Klappe
- Automatische Fokussierkopf-Verfolgungsfunktion
- Auto-Fokus
- Automatisches Schmiersystem
- Bibliothek der Parameter
- Kantensuche - ermittelt automatisch die Position und Drehung der Platte auf dem Tisch
- Automatische Nesting-Funktion zur Minimierung des Materialabfalls
- Verbindung zum Intranet des Kunden über Wi-Fi oder Ethernet
- Die innovative Zeichen- und Schneidesoftware BodorPro 2.0 kann von jedem PC aus installiert und ausgeführt werden
- Gasdrucküberwachung
- Teilesammelbehälter
- 21,5 Zoll
Dokumente
Prospekt
Betriebsanleitung
Zusammenfassung
BODOR Laser Schneidanlage
i7 Serie / 3048 x 1524 mm
Faserlaser-Metallschneidmaschine mit kompaktem Design und vollständigem Schutz.
Geringer Platzbedarf, voller Schutz, höhere Sicherheit.
Version mit 3000W
Max. Schneidleistung
Stahl = 15 - 20 mm
Edelstahl= 12 mm
Aluminium = 8 mm
Messing = 4 mm
Arbeitsbereich 3000 x 1500 mm
Gesamtabmessungen der Maschine 3630 × 2180 × 2851 mm
Positioniergenauigkeit der X/Y-Achse ±0.05mm/m
Genauigkeit der Neupositionierung der X/Y-Achse ±0.03mm
X/Y-Achse max. Verbindungsgeschwindigkeit 91m/min
Maximale Beschleunigung 1.5G
Weitere Angaben aus Beiliegende Technisches Merkblatt
Konfiguration der Auslieferung
- 3kW Bodor Laserquelle
- Bodor Genius Laserschneidkopf
- Bodor Thinker Steuerungssystem
- Einsteck- und Zapfenblech geschweisstes Segmentbett
- Bodor Servomotor und Treiber
- 21.5-Zoll-Monitor mit Touch-Funktion
- Schutz bei offener Tür
- Bodor Lightning Perforationstechnologie
- Automatische Anpassung des Schneidgasdrucks (o2&N2)
- Autofokus des Laserkopfes
- Expertendatenbank für Laserschneidtechnik
- Aktive Antikollisionsfunktion
- Ergonomische Fernbedienung (Bodor Mango)
- Intelligente Wartungserinnerung
- WIFO-Internetverbindung
- Bodor Cloud-Dienst
- Laserstörungsalarm
- Kühlerstörungsalarm
- Wasserkühler
Garantie 5 Jahre (nicht auf Verschleissteile).
i7 Serie / 3048 x 1524 mm
Faserlaser-Metallschneidmaschine mit kompaktem Design und vollständigem Schutz.
Geringer Platzbedarf, voller Schutz, höhere Sicherheit.
Version mit 3000W
Max. Schneidleistung
Stahl = 15 - 20 mm
Edelstahl= 12 mm
Aluminium = 8 mm
Messing = 4 mm
Arbeitsbereich 3000 x 1500 mm
Gesamtabmessungen der Maschine 3630 × 2180 × 2851 mm
Positioniergenauigkeit der X/Y-Achse ±0.05mm/m
Genauigkeit der Neupositionierung der X/Y-Achse ±0.03mm
X/Y-Achse max. Verbindungsgeschwindigkeit 91m/min
Maximale Beschleunigung 1.5G
Weitere Angaben aus Beiliegende Technisches Merkblatt
Konfiguration der Auslieferung
- 3kW Bodor Laserquelle
- Bodor Genius Laserschneidkopf
- Bodor Thinker Steuerungssystem
- Einsteck- und Zapfenblech geschweisstes Segmentbett
- Bodor Servomotor und Treiber
- 21.5-Zoll-Monitor mit Touch-Funktion
- Schutz bei offener Tür
- Bodor Lightning Perforationstechnologie
- Automatische Anpassung des Schneidgasdrucks (o2&N2)
- Autofokus des Laserkopfes
- Expertendatenbank für Laserschneidtechnik
- Aktive Antikollisionsfunktion
- Ergonomische Fernbedienung (Bodor Mango)
- Intelligente Wartungserinnerung
- WIFO-Internetverbindung
- Bodor Cloud-Dienst
- Laserstörungsalarm
- Kühlerstörungsalarm
- Wasserkühler
Garantie 5 Jahre (nicht auf Verschleissteile).
