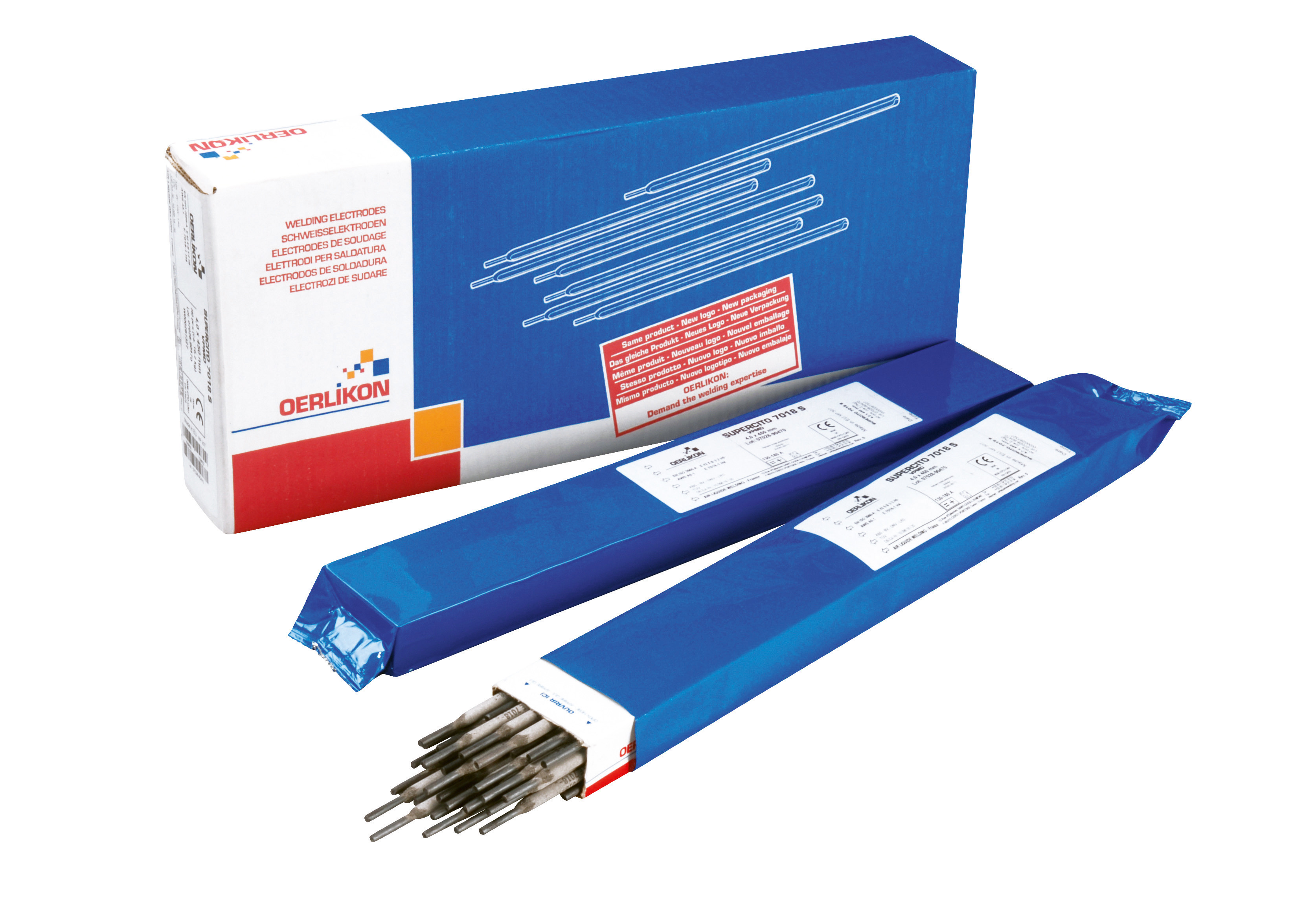

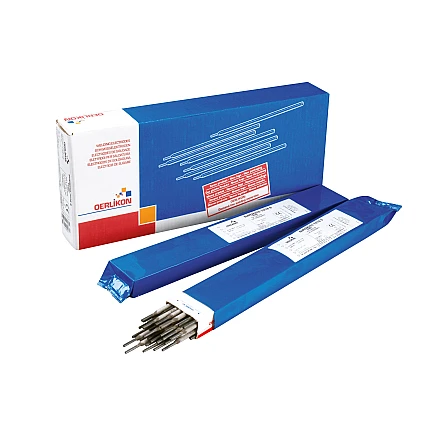

Oerlikon SUPERCITO 7018S
Oerlikon SUPERCITO 7018S
Oerlikon SUPERCITO 7018S

Oerlikon SUPERCITO 7018S

Stabelektroden für un- und niedriglegierte Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

AC; DC +
  • PA
  • PB
  • PC
  • PD
  • PE
  • PF
  • AC; DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon

Basisch-umhüllte Stabelektrode für rissfreie und zähe Schweissverbindungen. Gute Schweisseigenschaften auch in Zwangsposition und in der Wurzel. Kaltzähes Schweissgut bis -50 °C. Röntgensicher. Geeignet auch für unlegierte Stähle geringe Reinheit oder mit höherem Kohlenstoffgehalt sowie für Pufferlagen. Sehr niedriger Wasserstoffgehalt nach Rücktrocknung

  • Normbezeichnung (EN IS0)2560-A: E 42 5 B 3 2 H5
  • AWSA5.1: E7018-1H4
  • Einteilungun- und niedriglegierte Stähle
  • AnalyseC - Mn - Si - P - S

Ab CHF 46.00

exkl. MwSt.

ProdukteBeschreibungTechnische DatenVorteileWerkstoffeLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeStromVPEInhaltMengePreis Pro Pak

Oerlikon SUPERCITO 7018S Vakuumverpackung

Artikel-Nr W000258282
2.5 mm350 mm
70 - 95 A
1.8 kg
85 Stk.
Pro Pak
CHF 54.00
Ab 6 Pak
CHF 45.90
Ab 12 Pak
CHF 40.50
Ab 48 Pak
CHF 35.10

Oerlikon SUPERCITO 7018S Vakuumverpackung

Artikel-Nr W000258283
3.25 mm350 mm
100 - 135 A
1.9 kg
55 Stk.
Pro Pak
CHF 47.00
Ab 6 Pak
CHF 39.95
Ab 12 Pak
CHF 35.25
Ab 48 Pak
CHF 30.55

Oerlikon SUPERCITO 7018S

Artikel-Nr W000258278
3.25 mm350 mm
100 - 135 A
4.2 kg
120 Stk.
Pro Pak
CHF 95.00
Ab 6 Pak
CHF 80.75
Ab 12 Pak
CHF 71.25
Ab 48 Pak
CHF 61.75

Oerlikon SUPERCITO 7018S Vakuumverpackung

Artikel-Nr W000258284
3.25 mm450 mm
100 - 135 mm
2.4 kg
55 Stk.
Pro Pak
CHF 54.00
Ab 6 Pak
CHF 45.90
Ab 12 Pak
CHF 40.50
Ab 48 Pak
CHF 35.10

Oerlikon SUPERCITO 7018S

Artikel-Nr W000258279
3.25 mm450 mm
100 - 135 A
5.3 kg
120 Stk.
Pro Pak
CHF 111.00
Ab 6 Pak
CHF 94.35
Ab 12 Pak
CHF 83.25
Ab 48 Pak
CHF 72.15

Oerlikon SUPERCITO 7018S Vakuumverpackung

Artikel-Nr W000258285
4.0 mm450 mm
130 - 180 A
2.7 kg
40 Stk.
Pro Pak
CHF 54.00
Ab 6 Pak
CHF 45.90
Ab 12 Pak
CHF 40.50
Ab 48 Pak
CHF 35.10

Oerlikon SUPERCITO 7018S

Artikel-Nr W000258280
4.0 mm450 mm
130 - 180 A
5.7 kg
85 Stk.
Pro Pak
CHF 104.00
Ab 6 Pak
CHF 88.40
Ab 12 Pak
CHF 78.00
Ab 48 Pak
CHF 67.60

Oerlikon SUPERCITO 7018S Vakuumverpackung

Artikel-Nr W000258286
5.0 mm450 mm
170 - 240 A
2.6 kg
25 Stk.
Pro Pak
CHF 46.00
Ab 6 Pak
CHF 39.10
Ab 12 Pak
CHF 34.50
Ab 48 Pak
CHF 29.90

Oerlikon SUPERCITO 7018S

Artikel-Nr W000258281
5.0 mm450 mm
170 - 240 A
5.7 kg
75 Stk.
Pro Pak
CHF 92.00
Ab 6 Pak
CHF 78.20
Ab 12 Pak
CHF 69.00
Ab 48 Pak
CHF 59.80

Beschreibung

Oerlikon SUPERCITO 7018S - Stabelektroden für un- und niedriglegierte Stähle

Basisch-umhüllte Stabelektrode für rissfreie und zähe Schweissverbindungen. Gute Schweisseigenschaften auch in Zwangsposition und in der Wurzel. Kaltzähes Schweissgut bis -50 °C. Röntgensicher. Geeignet auch für unlegierte Stähle geringe Reinheit oder mit höherem Kohlenstoffgehalt sowie für Pufferlagen. Sehr niedriger Wasserstoffgehalt nach Rücktrocknung.

Technische Daten

General

Normbezeichnung (EN IS0)
2560-A: E 42 5 B 3 2 H5
AWS
A5.1: E7018-1H4
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si - P - S

Normbezeichnungen

EN IS0
2560-A: E 42 5 B 3 2 H5
EN
499: E 42 5 B 3 2 H5
AWS
A5.1: E7018-1H4

Zulassungen

ABS
3H5-3Y
BV
33YHHH
DB
-
DNV
4Y40 H5
LRS
33Y h%
TÜV
-

Chemische Zusammensetzung (typische Werte in %)

C
0.08
Mn
1.2
Si
0.4
P
≥ 0.020
S
≥ 0.015

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 420
Zugfestigkeit (MPa)
510-610
Dehnung (%) A5 (%)
≥ 24
Kerbschlagarbeit ISO-V (J) +20°C
≥ 150
Kerbschlagarbeit ISO-V (J) -50°C
≥ 90

Vorteile

  • Basisch umhüllte Stabelektrode für rißfreie und zähe Schweißverbindungen
  • Gute Schweißeigenschaften auch in Zwangsposition und in der Wurzel
  • Kaltzähes Schweißgut bis - 50 °C, röntgensicher
  • Geeignet auch für unlegierte Stähle geringe Reinheit oder mit höherem Kohlenstoffgehalt (bis 0,4 %) sowie für Pufferlagen
  • Sehr niedriger Wasserstoffgehalt nach Rücktrocknung

Werkstoffe

  • S(P) 235 - S(P) 420
  • GP240-GP280
  • L245-L360
Trocken lagern.
HD ≤ 5: Rücktrocknung 340 - 360 °C / 2h, max 5x
HD ≤ 10: Rücktrocknung 300 - 350 °C / 2h, max 5x
