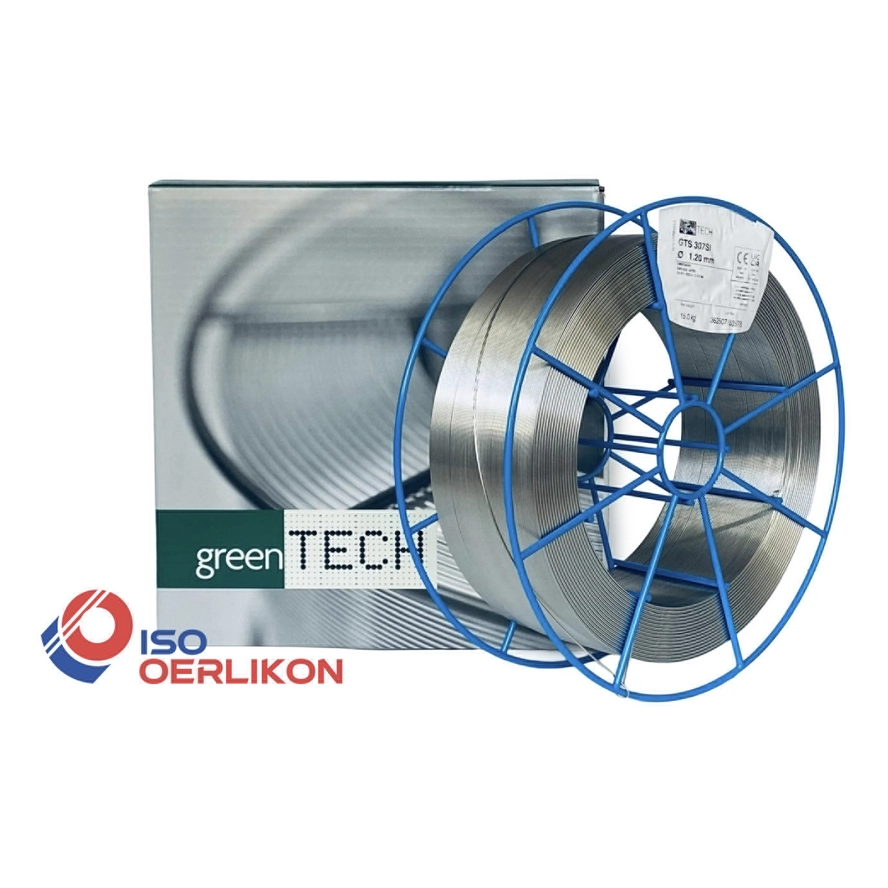

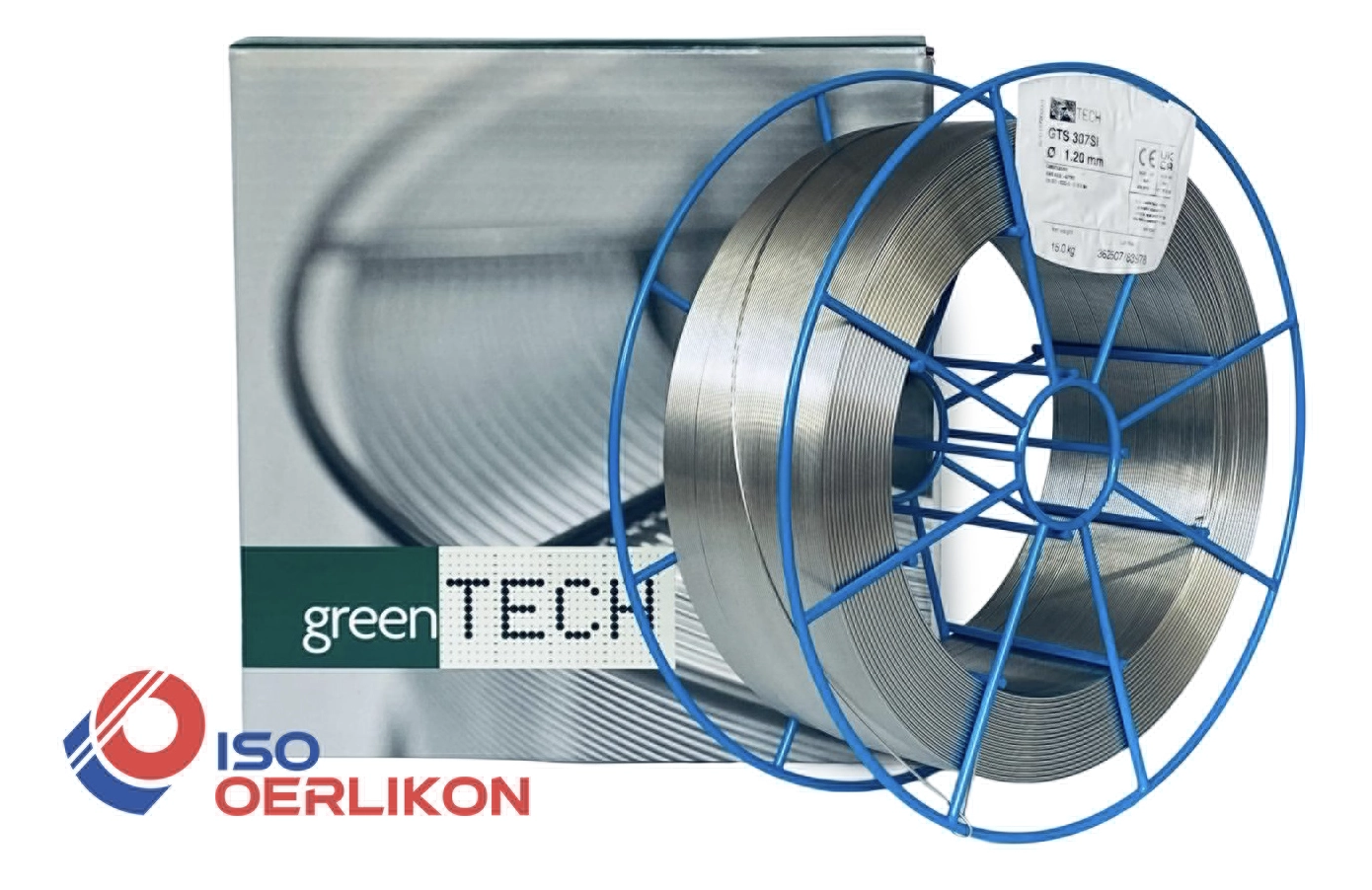

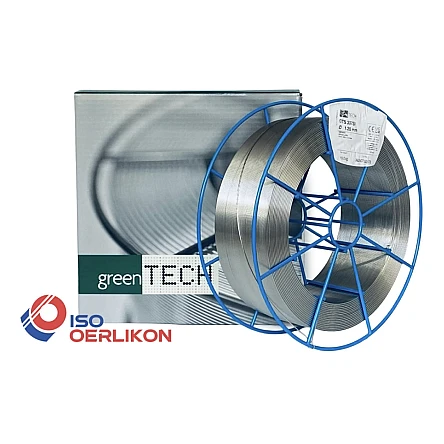

OERLIKON INERTFIL 410NIMO

Oerlikon INERTFIL 410NIMO

Drahtelektroden für das Schutzgasschweissen
korrosions- und hitzebeständige Stähle

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • PA
  • PB
  • PC
  • PD
  • PE
  • PF
  • PG
  • DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: Oerlikon

Massivdrahtelektrode für das MAG-Schweißen weichmartensitischer Chromstähle/Stahlgusssorten des Typs 13 % Cr - 4 % Ni. Für Wanddicken über 10 mm wird Vorwärmen auf 100 - 150 °C empfohlen. Nach dem Schweißen entweder Anlassen oder Vergüten. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.

  • Normbezeichnung (EN IS0)14343-A: G 13 4
  • AWSA5.9: ~ER 410NiMo
  • Einteilungkorrosions- und hitzebeständige Stähle
  • AnalyseC - Mn - Si - P - S - Cr - Ni - Mo

Ab CHF 465.00

exkl. MwSt.

ProdukteBeschreibungTechnische DatenVorteileWerkstoffeLagerung/RücktrocknungDokumente
ProduktDurchmesserLängeVPERollenform (DIN EN ISO 544)MengePreis Pro Spule

OERLIKON INERTFIL 410NIMO

Artikel-Nr W000283130
1.2 mm
15 kg
BS300

BS300 Korbspule (BS)



Pro Spule
CHF 465.00
Ab 10 Spule
CHF 372.00
Ab 30 Spule
CHF 279.00
Ab 63 Spule
CHF 186.00
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

OERLIKON INERTFIL 410NIMO - Drahtelektroden für das Schutzgasschweissen korrosions- und hitzebeständige Stähle -

Massivdrahtelektrode für das MAG-Schweißen weichmartensitischer Chromstähle/Stahlgusssorten des Typs 13 % Cr - 4 % Ni. Für Wanddicken über 10 mm wird Vorwärmen auf 100 - 150 °C empfohlen. Nach dem Schweißen entweder Anlassen oder Vergüten. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.

Technische Daten

General

Normbezeichnung (EN IS0)
14343-A: G 13 4
AWS
A5.9: ~ER 410NiMo
Einteilung
korrosions- und hitzebeständige Stähle
Analyse
C - Mn - Si - P - S - Cr - Ni - Mo

Schutzgase

Schutzgase
EN ISO 14175 : M12, M13

Normbezeichnungen

EN IS0
14343-A: G 13 4
AWS
A5.9: ~ER 410NiMo

Chemische Zusammensetzung (typische Werte in %)

C
0.04
Mn
0.5
SI
0.4
P
≤ 0.030
S
≤ 0.020
Cr
12
Ni
4
Mo
0.5

Mechanische Eigenschaften des reinen Schweissgutes

Wärmebehandlung
600°C x 8h
Streckgrenze (MPa)
≥ 500
Zugfestigkeit (MPa)
≥ 760
Dehnung (%) A5 (%)
≥ 15
Kerbschlagarbeit ISO-V (J) +20 °C
≥ 50

Vorteile

  • Gute Zündeigenschaften
  • Optimierte Schweißeigenschaften
  • Lichtbogenstabilität

Werkstoffe

  • ASTM CA6NM
  • G-X5CrNi 13-4
  • Z6 CND 1304 M
  • X6CrAl13
Trocken lagern


Dokumente

TDB
SDB
