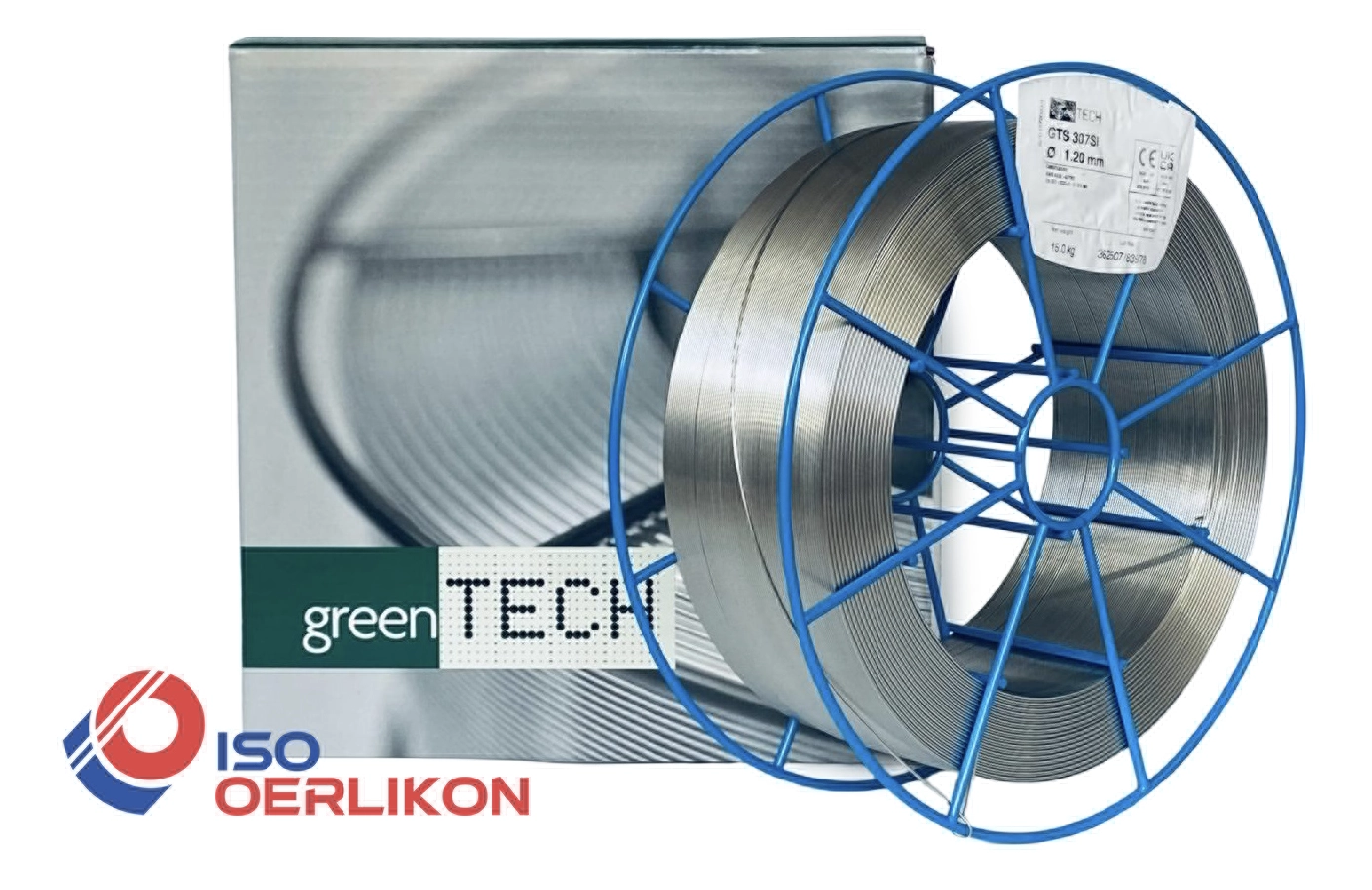

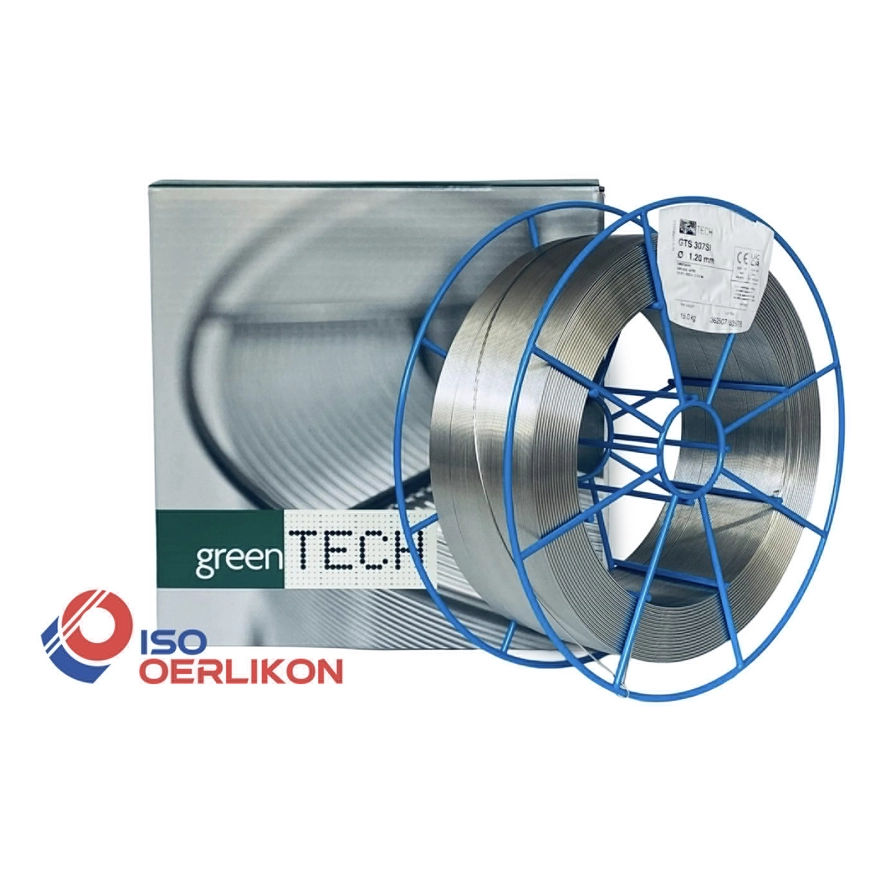

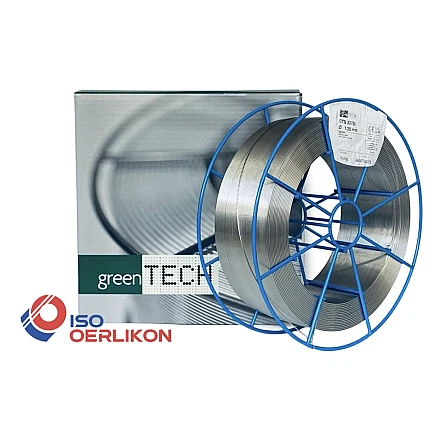

Oerlikon INERTFIL 347SI
Drahtelektroden für das Schutzgasschweissen
korrosions- und hitzebeständige Stähle
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC +
Massivdrahtelektrode für das MAG-Schweißen artähnlicher stabilisierter austenitischer Cr-Ni-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nicht rostende oder hitzebeständige Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400 °C, zunderbeständig bis 800 °C. Höherer Siliziumgehalt für besseres Anfließen und Nahtaussehen. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.
- Normbezeichnung (EN IS0)14343-A: G 19 9 Nb Si
- AWSA5.9: ER 347Si
- Einteilungkorrosions- und hitzebeständige Stähle
- AnalyseC - Mn - Si - P - S - Cr - Ni - Nb
| Produkt | Durchmesser | Länge | VPE | Rollenform (DIN EN ISO 544) | Menge | Preis Pro Spule |
|---|---|---|---|---|---|---|
OERLIKON INERTFIL 347SIArtikel-Nr W000283041 | 1.0 mm | 15 kg | BS300 BS300 Korbspule (BS)
| Pro Spule CHF 251.70 Ab 10 Spule CHF 201.36 Ab 30 Spule CHF 151.02 Ab 63 Spule CHF 100.68 | ||
OERLIKON INERTFIL 347SIArtikel-Nr W000283042 | 1.2 mm | 15 kg | BS300 BS300 Korbspule (BS)
| Pro Spule CHF 249.15 Ab 10 Spule CHF 199.32 Ab 30 Spule CHF 149.49 Ab 63 Spule CHF 99.66 |
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
OERLIKON INERTFIL 347SI - Drahtelektroden für das Schutzgasschweissen korrosions- und hitzebeständige Stähle -
Massivdrahtelektrode für das MAG-Schweißen artähnlicher stabilisierter austenitischer Cr-Ni-Stähle/-Stahlgusssorten. Unter Beachtung der Anforderungen auch einsetzbar für ferritische nicht rostende oder hitzebeständige Cr-Stähle. Unter nasskorrosiven Bedingungen für Betriebstemperaturen bis 400 °C, zunderbeständig bis 800 °C. Höherer Siliziumgehalt für besseres Anfließen und Nahtaussehen. Spritzarmer Werkstoffübergang im Kurz-, Sprüh- und Impulslichtbogen.
Technische Daten
General
Schutzgase
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes
Vorteile
- Gute Zündeigenschaften
- Optimierte Schweißeigenschaften
- Lichtbogenstabilität
Werkstoffe
- AISI 347 - 321
- 1.4541 (X6CrNiTi18-10)
- 1.4301 (X4CrNi18-10)
- 1.4550 (X6CrNiNb18-10)
