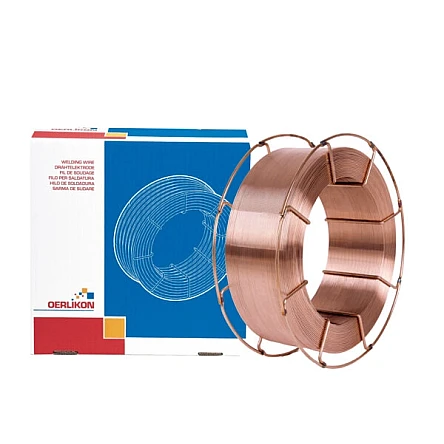

Oerlikon Carbofil NiMo1
MAG-Schweißen höherfester Feinkornstähle bis 620 N/mm²
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC +
Massivdrahtelektrode für das MAG-Schweißen höherfester Feinkornstähle bis 620 N/mm² Streckgrenze. Geeignet für Ar/CO2 oder Ar/CO2/O2 Mischgas und CO2, wobei vorzugsweise Mischgas eingesetzt werden sollte. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.
- Normbezeichnung (EN IS0)16834-A: G 62 4 M21 Mn3Ni1Mo
- AWSA5.28: ER 100S-G
- Einteilunghochfeste Stähle
- AnalyseC - Mn - Si - P - S - Ni - Mo
| Produkt | Durchmesser | Länge | VPE | Rollenform (DIN EN ISO 544) | Menge | Preis Pro Spule |
|---|---|---|---|---|---|---|
OERLIKON CARBOFIL NIMO1Artikel-Nr W000282914 | 1.0 mm | 16 kg | B300 B300 Korb-Ringspule (B)
| Pro Spule CHF 255.20 Ab 10 Spule CHF 204.16 Ab 30 Spule CHF 153.12 Ab 63 Spule CHF 102.08 | ||
OERLIKON CARBOFIL NIMO1Artikel-Nr W000282916 | 1.2 mm | 16 kg | B300 B300 Korb-Ringspule (B)
| Pro Spule CHF 219.05 Ab 10 Spule CHF 175.24 Ab 30 Spule CHF 131.43 Ab 63 Spule CHF 87.62 |
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
OERLIKON CARBOFIL NIMO1 - Drahtelektroden für das Schutzgasschweissen hochfeste Stähle -
Massivdrahtelektrode für das MAG-Schweißen höherfester Feinkornstähle bis 620 N/mm² Streckgrenze. Geeignet für Ar/CO2 oder Ar/CO2/O2 Mischgas und CO2, wobei vorzugsweise Mischgas eingesetzt werden sollte. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.
Technische Daten
General
Schutzgase
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2
Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)
Vorteile
- Gute Zündeigenschaften
- Optimierte Schweißeigenschaften
- Lichtbogenstabilität
Werkstoffe
- S(P)460-S(P)620
