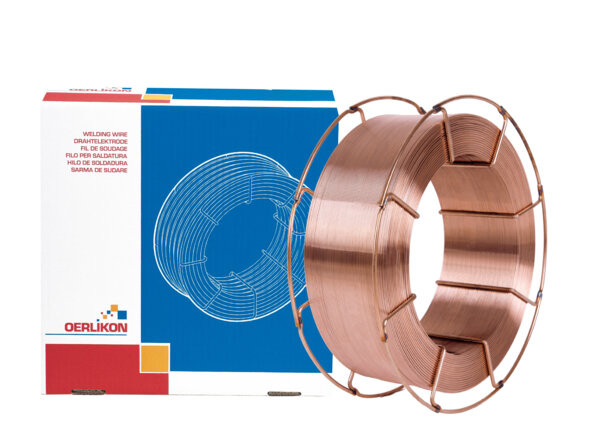

Oerlikon Carbofil Galva
Schutzgasschweissen un- und niedriglegierte Stähle für verzinkte Bleche.
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC +
Massivdrahtelektrode für das MAG-Schweißen verzinkter un- und niedriglegierter Bleche und Profile bis 420 N/mm² Streckgrenze. Stabiler Schweißprozess ohne vorheriges Entfernen der Zinkschicht. Die Schweißnaht ist porenarm bis porenfrei (abhängig von Art der Verzinkung, Zinkschichtdicke und Schweißparametern). Schweißnaht und unmittelbar angrenzende Bereiche, in denen die Zinkschicht geschädigt ist, sind nicht korrosionsbeständig und müssen entsprechend der Bauteilanforderungen nachbehandelt werden. Unter ternären Ar/CO2/O2 Mischgasen wie AIR LIQUIDE ARCAL 14 (96 % Ar - 3 % CO2 - 1 % O2) sehr spritzerarm mit hervorragendem Nahtaussehen. Verkupfert.
- Normbezeichnung (EN IS0)14341-A: G 42 4 M21 2Ti
- AWSA5.18: ~ER 70S-2
- Einteilungun- und niedriglegierte Stähle
- AnalyseC - Mn - Si - P - S - Ti - Al - Zr
| Produkt | Durchmesser | Länge | VPE | Rollenform (DIN EN ISO 544) | Menge | Preis Pro Spule |
|---|---|---|---|---|---|---|
OERLIKON CARBOFIL GALVAArtikel-Nr C12R300RIE20 | 1.2 mm | 300 Kg | Holzspule (Touret) Holzspule (Touret) |
Beschreibung
OERLIKON CARBOFIL GALVA - Drahtelektroden für das Schutzgasschweissen un- und niedriglegierte Stähle -
Massivdrahtelektrode für das MAG-Schweißen verzinkter un- und niedriglegierter Bleche und Profile bis 420 N/mm² Streckgrenze. Stabiler Schweißprozess ohne vorheriges Entfernen der Zinkschicht. Die Schweißnaht ist porenarm bis porenfrei (abhängig von Art der Verzinkung, Zinkschichtdicke und Schweißparametern). Schweißnaht und unmittelbar angrenzende Bereiche, in denen die Zinkschicht geschädigt ist, sind nicht korrosionsbeständig und müssen entsprechend der Bauteilanforderungen nachbehandelt werden. Unter ternären Ar/CO2/O2 Mischgasen wie AIR LIQUIDE ARCAL 14 (96 % Ar - 3 % CO2 - 1 % O2) sehr spritzerarm mit hervorragendem Nahtaussehen. Verkupfert.
Technische Daten
General
Schutzgase
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2
Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)
Vorteile
- Gute Zündeigenschaften
- Optimierte Schweißeigenschaften
- Lichtbogenstabilität
Werkstoffe
- S(P)235 - S(P)420
