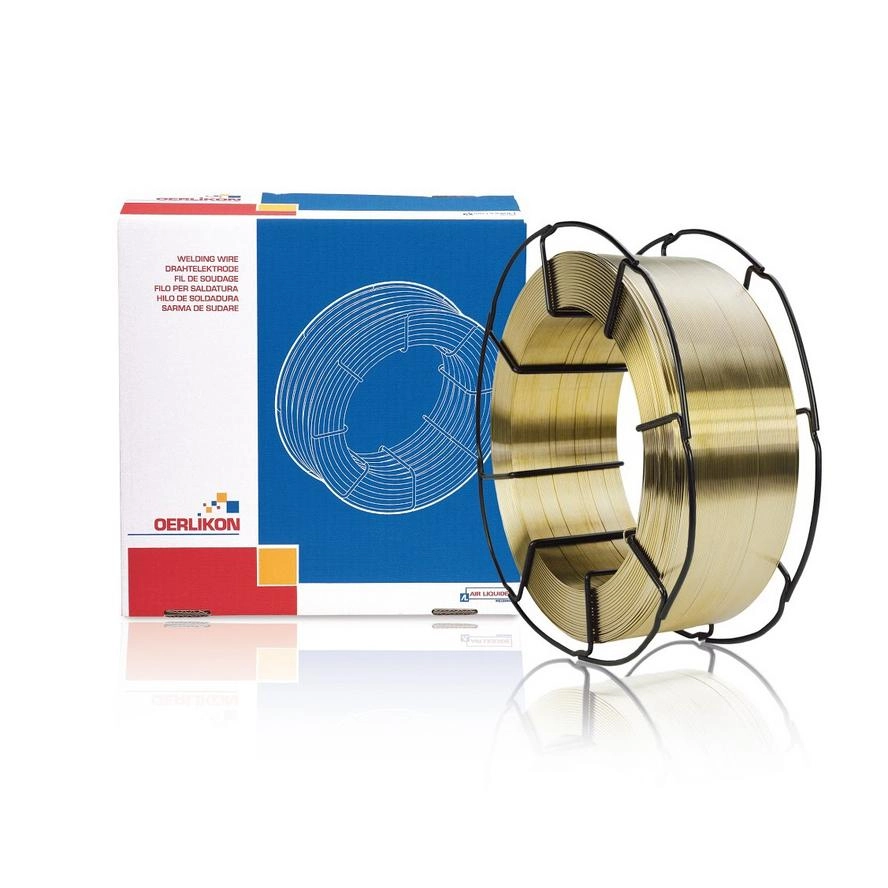

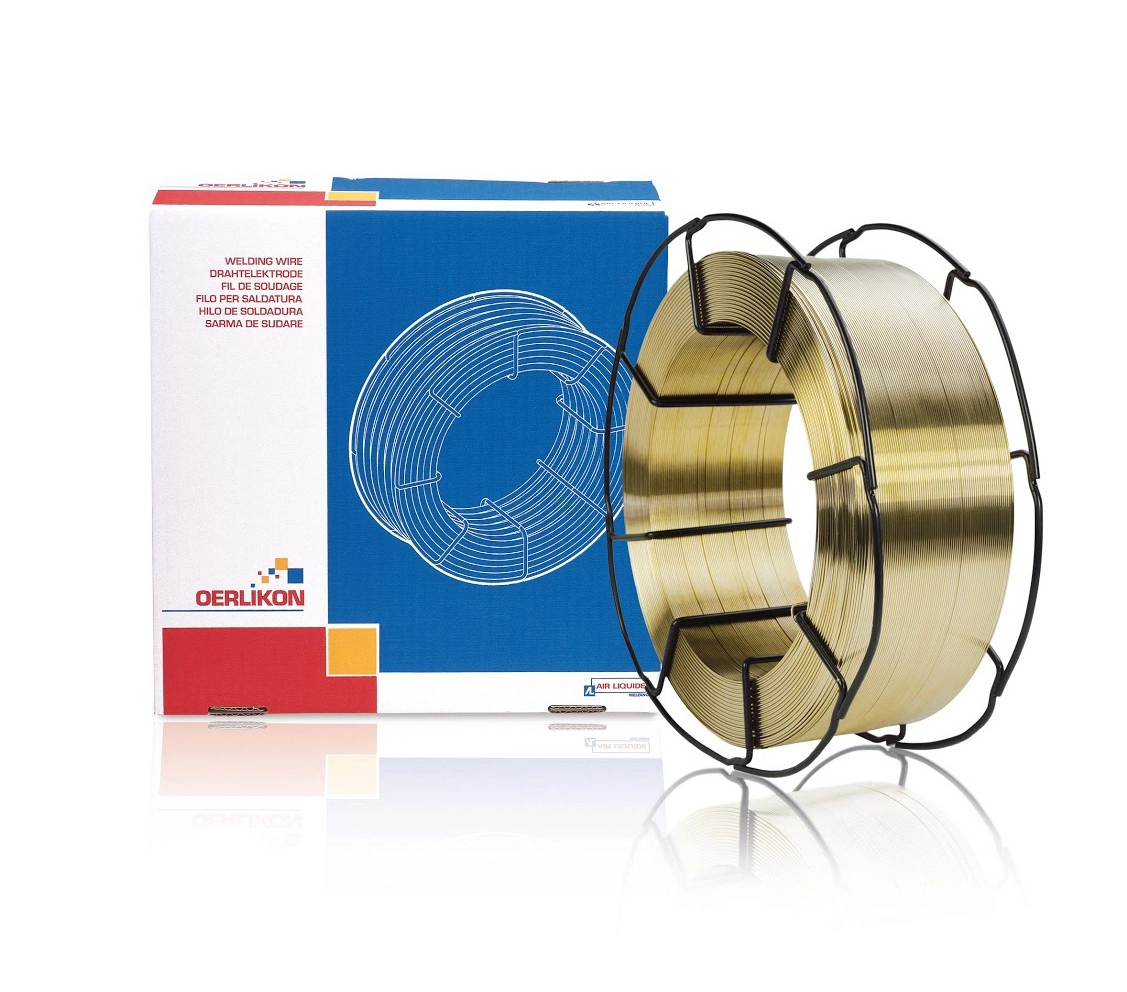

Oerlikon Carbofil 1A Gold
Schutzgasschweissen un- und niedriglegierte Stähle (SG-3) Premium
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC +
Massivdrahtelektrode für das MAG-Schweißen un- und niedriglegierter Stähle/ Stahlguss bis 460 MPa Streckgrenze. Beschichtet mit einer optimierten Kupferlegierung. Geeignet für Argon-Mischgase und CO2. Hohe Kerbschlagzähigkeit bis - 40 °C. Sehr spritzerarmer Werkstoffübergang im Sprüh- und Kurzlichtbogen, wenig Silikate. CARBOFIL 1A GOLD zeichnet sich durch eine bemerkenswert hohe Produktkonstanz aus, die durch einen modifizierten Herstellungsprozess erreicht wird. Durch sehr geringe Parameterschwankungen und ausgezeichnete Reproduzierbarkeit der Ergebnisse von Charge zu Charge ist diese Drahtelektrode für Roboteranwendungen bestens geeignet. Sehr hohe Drahtvorschubgeschwindigkeiten sind mit überzeugender Prozessstabilität möglich. Die GOLD-Oberfläche ermöglicht eine reibungs- und abriebarme Drahtförderung auch über lange Strecken. Für den Einsatz im HYPERFILL-Prozess erhältlich als "HF" Version.
- Normbezeichnung (EN IS0)14341-A: G 46 3 C1 4Si1
- AWSA5.18: ER 70S-6
- Einteilungun- und niedriglegierte Stähle
- AnalyseC - Mn - Si - P - S
| Produkt | Durchmesser | Länge | VPE | Rollenform (DIN EN ISO 544) | Menge | Preis Pro Fass |
|---|---|---|---|---|---|---|
OERLIKON CARBOFIL 1A GOLDArtikel-Nr W000282788 | 0.8 mm | 16 kg | Korbspule BS300 BS300 Korbspule (BS)
| Pro Spule CHF 140.00 Ab 10 Spule CHF 112.00 Ab 30 Spule CHF 84.00 Ab 63 Spule CHF 56.00 | ||
OERLIKON CARBOFIL 1A GOLD Silikat OptimiertArtikel-Nr W000387621 | 1.0 mm | 300 kg | Fass Fass | Pro Fass CHF 2’370.00 Ab 10 Fass CHF 1'896.00 Ab 30 Fass CHF 1'422.00 Ab 63 Fass CHF 948.00 | ||
OERLIKON CARBOFIL 1A GOLDArtikel-Nr W000282790 | 1.0 mm | 16 kg | Korbspule BS300 BS300 Korbspule (BS)
| Pro Spule CHF 136.00 Ab 10 Spule CHF 108.80 Ab 30 Spule CHF 81.60 Ab 63 Spule CHF 54.40 | ||
OERLIKON CARBOFIL 1A GOLDArtikel-Nr G10D300E3E11 | 1.0 mm | 300 kg | Fass Fass | Pro Fass CHF 1’308.00 Ab 10 Fass CHF 1'046.40 Ab 30 Fass CHF 784.80 Ab 63 Fass CHF 523.20 | ||
OERLIKON CARBOFIL 1A GOLD Silikat OptimiertArtikel-Nr W000387622 | 1.2 mm | 300 kg | Fass Fass | Pro Fass CHF 1’278.00 Ab 10 Fass CHF 1'022.40 Ab 30 Fass CHF 766.80 Ab 63 Fass CHF 511.20 | ||
OERLIKON CARBOFIL 1A GOLDArtikel-Nr W000282794 | 1.2 mm | 16 kg | Korbspule BS300 BS300 Korbspule (BS)
| Pro Spule CHF 134.40 Ab 10 Spule CHF 107.52 Ab 30 Spule CHF 80.64 Ab 63 Spule CHF 53.76 | ||
OERLIKON CARBOFIL 1A GOLDArtikel-Nr W000282795 | 1.2 mm | 300 kg | Fass Fass | Pro Fass CHF 2’190.00 Ab 10 Fass CHF 1'752.00 Ab 30 Fass CHF 1'314.00 Ab 63 Fass CHF 876.00 | ||
OERLIKON CARBOFIL 1A GOLDArtikel-Nr G12D300E3E11 | 1.2 mm | 300 kg | Fass Fass | Pro Fass CHF 1’278.00 Ab 10 Fass CHF 1'022.40 Ab 30 Fass CHF 766.80 Ab 63 Fass CHF 511.20 | ||
OERLIKON CARBOFIL 1A GOLDArtikel-Nr G12D600E3Z11 | 1.2 mm | 600 kg | Fass Fass | Pro Fass CHF 2’508.00 Ab 10 Fass CHF 2'006.40 Ab 30 Fass CHF 1'504.80 Ab 63 Fass CHF 1'003.20 | ||
OERLIKON CARBOFIL 1A GOLDArtikel-Nr G13D300ETE11 | 1.32 mm | 300 kg | Fass Fass | Pro Fass CHF 1’263.00 Ab 10 Fass CHF 1'010.40 Ab 30 Fass CHF 757.80 Ab 63 Fass CHF 505.20 |
Beschreibung
OERLIKON CARBOFIL 1A GOLD - Drahtelektroden für das Schutzgasschweissen un- und niedriglegierte Stähle -
Massivdrahtelektrode für das MAG-Schweißen un- und niedriglegierter Stähle/ Stahlguss bis 460 MPa Streckgrenze. Beschichtet mit einer optimierten Kupferlegierung. Geeignet für Argon-Mischgase und CO2. Hohe Kerbschlagzähigkeit bis - 40 °C. Sehr spritzerarmer Werkstoffübergang im Sprüh- und Kurzlichtbogen, wenig Silikate.
CARBOFIL 1A GOLD zeichnet sich durch eine bemerkenswert hohe Produktkonstanz aus, die durch einen modifizierten Herstellungsprozess erreicht wird. Durch sehr geringe Parameterschwankungen und ausgezeichnete Reproduzierbarkeit der Ergebnisse von Charge zu Charge ist diese Drahtelektrode für Roboteranwendungen bestens geeignet. Sehr hohe Drahtvorschubgeschwindigkeiten sind mit überzeugender Prozessstabilität möglich. Die GOLD-Oberfläche ermöglicht eine reibungs- und abriebarme Drahtförderung auch über lange Strecken.
Für den Einsatz im HYPERFILL-Prozess erhältlich als "HF" Version.
Technische Daten
General
Schutzgase
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2
Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)
Vorteile
- Gute Zündeigenschaften
- Optimierte Schweißeigenschaften
- Lichtbogenstabilität
Werkstoffe
- S(P)235 - S(P)460
- GP240
- GP280
