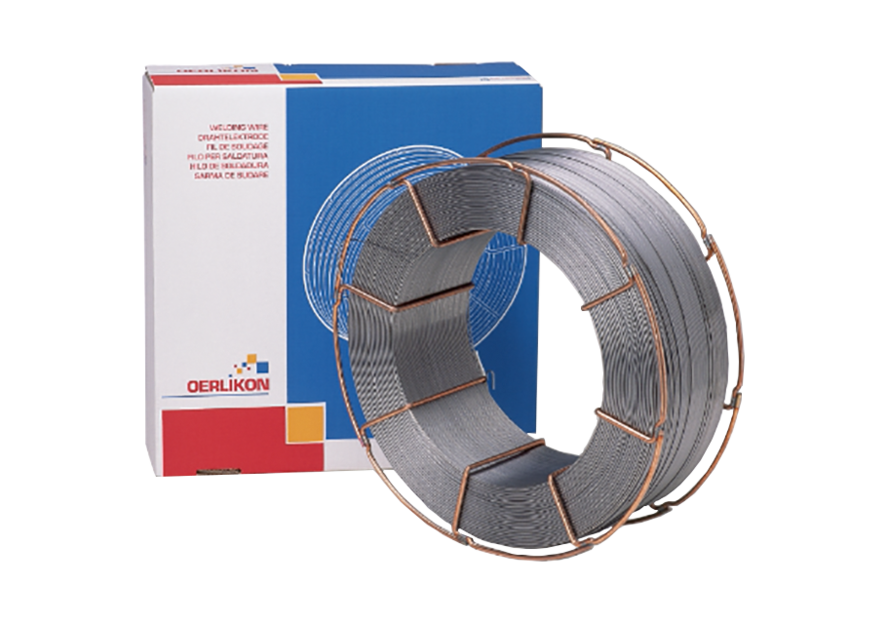

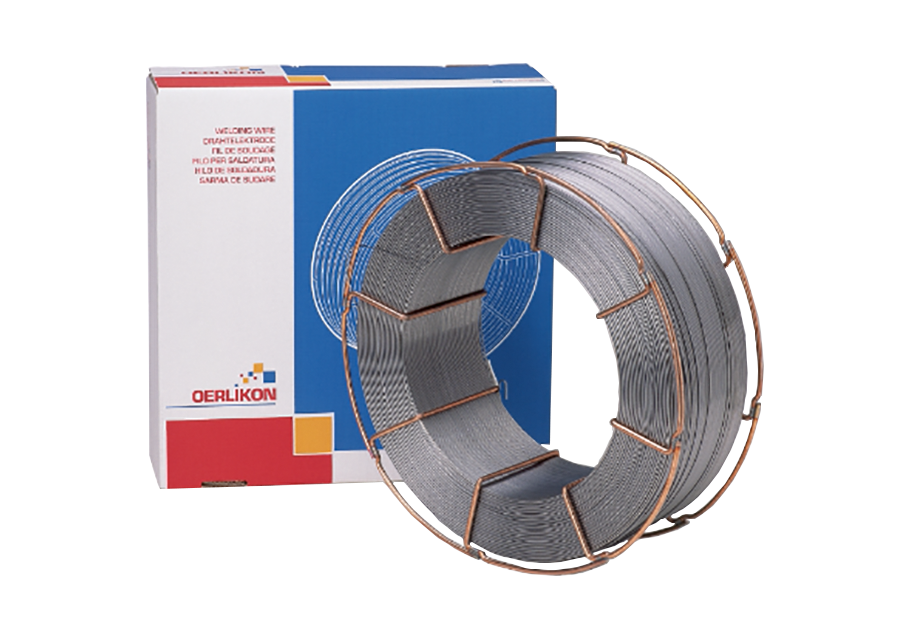

Oerlikon Carbofil 1A
Schutzgasschweissen un- und niedriglegierte Stähle (SG-3)
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- DC +
Massivdrahtelektrode für das MAG-Schweißen un- und niedriglegierter Stähle oder Stahlguss bis zu 460 N/mm² Streckgrenze. Vielseitig einsetzbar für Fertigung und Reparatur. Geeignet für CO2 und Ar/CO2 oder Ar/CO2/O2 Mischgas. Gute Kaltzähigkeit bis - 40 °C. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.
- Normbezeichnung (EN IS0)14341-A: G 46 3 C1 4Si1
- AWSA5.18: ER 70S-6
- Einteilungun- und niedriglegierte Stähle
- AnalyseC - Mn - Si - P - S
| Produkt | Durchmesser | Länge | VPE | Rollenform (DIN EN ISO 544) | Menge | Preis Pro Superpac |
|---|---|---|---|---|---|---|
OERLIKON CARBOFIL 1AArtikel-Nr C08K016P3E11 | 0.8 mm | 16 Kg | B300 B300 Korb-Ringspule (B)
| Pro Spule CHF 124.00 Ab 10 Spule CHF 99.20 Ab 30 Spule CHF 74.40 Ab 63 Spule CHF 49.60 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000282743 | 0.8 mm | 300 kg | Superpac | Pro CHF 2’220.00 Ab 10 CHF 1'776.00 Ab 30 CHF 1'332.00 Ab 63 CHF 888.00 | ||
OERLIKON CARBOFIL 1AArtikel-Nr C10D300E3E11 | 1.0 mm | 300 kg | Fass Fass | Pro Fass CHF 1’800.00 Ab 10 Fass CHF 1'440.00 Ab 30 Fass CHF 1'080.00 Ab 63 Fass CHF 720.00 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000282760 | 1.0 mm | 300 kg | Superpac | Pro CHF 2’061.40 Ab 10 CHF 1'649.12 Ab 30 CHF 1'236.84 Ab 63 CHF 824.56 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000282761 | 1.0 mm | 450 kg | Superpac | Pro CHF 3’092.15 Ab 10 CHF 2'473.72 Ab 30 CHF 1'855.29 Ab 63 CHF 1'236.86 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000282762 | 1.0 mm | 550 kg | Superpac | Pro CHF 3’897.15 Ab 10 CHF 3'117.72 Ab 30 CHF 2'338.29 Ab 63 CHF 1'558.86 | ||
OERLIKON CARBOFIL 1AArtikel-Nr C12K016P3E11 | 1.2 mm | 16 kg | B300 | Pro Spule CHF 118.40 Ab 10 Spule CHF 94.72 Ab 30 Spule CHF 71.04 Ab 63 Spule CHF 47.36 | ||
OERLIKON CARBOFIL 1AArtikel-Nr C12P015S3E11 | 1.2 mm | 15 kg | S300 S300 Dornspule (S)
| |||
OERLIKON CARBOFIL 1AArtikel-Nr C12D300ETE11 | 1.2 mm | 300 kg | Fass Fass | Pro Fass CHF 1’757.15 Ab 10 Fass CHF 1'405.72 Ab 30 Fass CHF 1'054.29 Ab 63 Fass CHF 702.86 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000282771 | 1.2 mm | 300 kg | Superpac | Pro CHF 2’014.30 Ab 10 CHF 1'611.44 Ab 30 CHF 1'208.58 Ab 63 CHF 805.72 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000282772 | 1.2 mm | 450 kg | Superpac | Pro CHF 3’021.40 Ab 10 CHF 2'417.12 Ab 30 CHF 1'812.84 Ab 63 CHF 1'208.56 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000282773 | 1.2 mm | 550 kg | Superpac | Pro CHF 3’622.15 Ab 10 CHF 2'897.72 Ab 30 CHF 2'173.29 Ab 63 CHF 1'448.86 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000282784 | 1.6 mm | 300 kg | Superpac | Pro CHF 3’025.70 Ab 10 CHF 2'420.56 Ab 30 CHF 1'815.42 Ab 63 CHF 1'210.28 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000282785 | 1.6 mm | 450 kg | Superpac | Pro CHF 3’002.15 Ab 10 CHF 2'401.72 Ab 30 CHF 1'801.29 Ab 63 CHF 1'200.86 | ||
OERLIKON CARBOFIL 1AArtikel-Nr W000375833 | 1.6 mm | 550 kg | Superpac |
Beschreibung
OERLIKON CARBOFIL 1A - Drahtelektroden für das Schutzgasschweissen un- und niedriglegierte Stähle -
Massivdrahtelektrode für das MAG-Schweißen un- und niedriglegierter Stähle oder Stahlguss bis zu 460 N/mm² Streckgrenze. Vielseitig einsetzbar für Fertigung und Reparatur. Geeignet für CO2 und Ar/CO2 oder Ar/CO2/O2 Mischgas. Gute Kaltzähigkeit bis - 40 °C. Spritzerarmer Werkstoffübergang im Kurz- und Sprühlichtbogen. Verkupfert.
Technische Daten
General
Normbezeichnung (EN IS0)
14341-A: G 46 3 C1 4Si1
AWS
A5.18: ER 70S-6
Einteilung
un- und niedriglegierte Stähle
Analyse
C - Mn - Si - P - S
Schutzgase
Schutzgase
EN ISO 14175 : C1, M14, M2, M3
Normbezeichnungen
EN IS0
14341-A: G 46 3 C1 4Si1
EN ISO
14341-A: G 46 4 M21 4Si1
AWS
A5.18: ER 70S-6
Zulassungen
ABS
2YSA
ABS
3YSA
DB
-
DNV/GL
III Y40MS
TÜV
-
Chemische Zusammensetzung (typische Werte in %) 82% Ar+18% CO2
Draht
C
0.07
Mn
1.7
SI
0.9
P
≤ 0.025
S
≤ 0.025
Mechanische Eigenschaften des reinen Schweissgutes (M21-Arcal 21)
Wärmebehandlung
Unbehandelt
Streckgrenze (MPa)
≥ 460
Zugfestigkeit (MPa)
530-680
Dehnung (%) A5 (%)
≥ 24
Kerbschlagarbeit ISO-V (J) +20 °C
> 100
Kerbschlagarbeit ISO-V (J) -30 °C
≥ 80
Kerbschlagarbeit ISO-V (J) -40 °C
> 70
Vorteile
- Gute Zündeigenschaften
- Optimierte Schweißeigenschaften
- Lichtbogenstabilität
Werkstoffe
- S(P)235 - S(P)460
- GP240
- GP280
