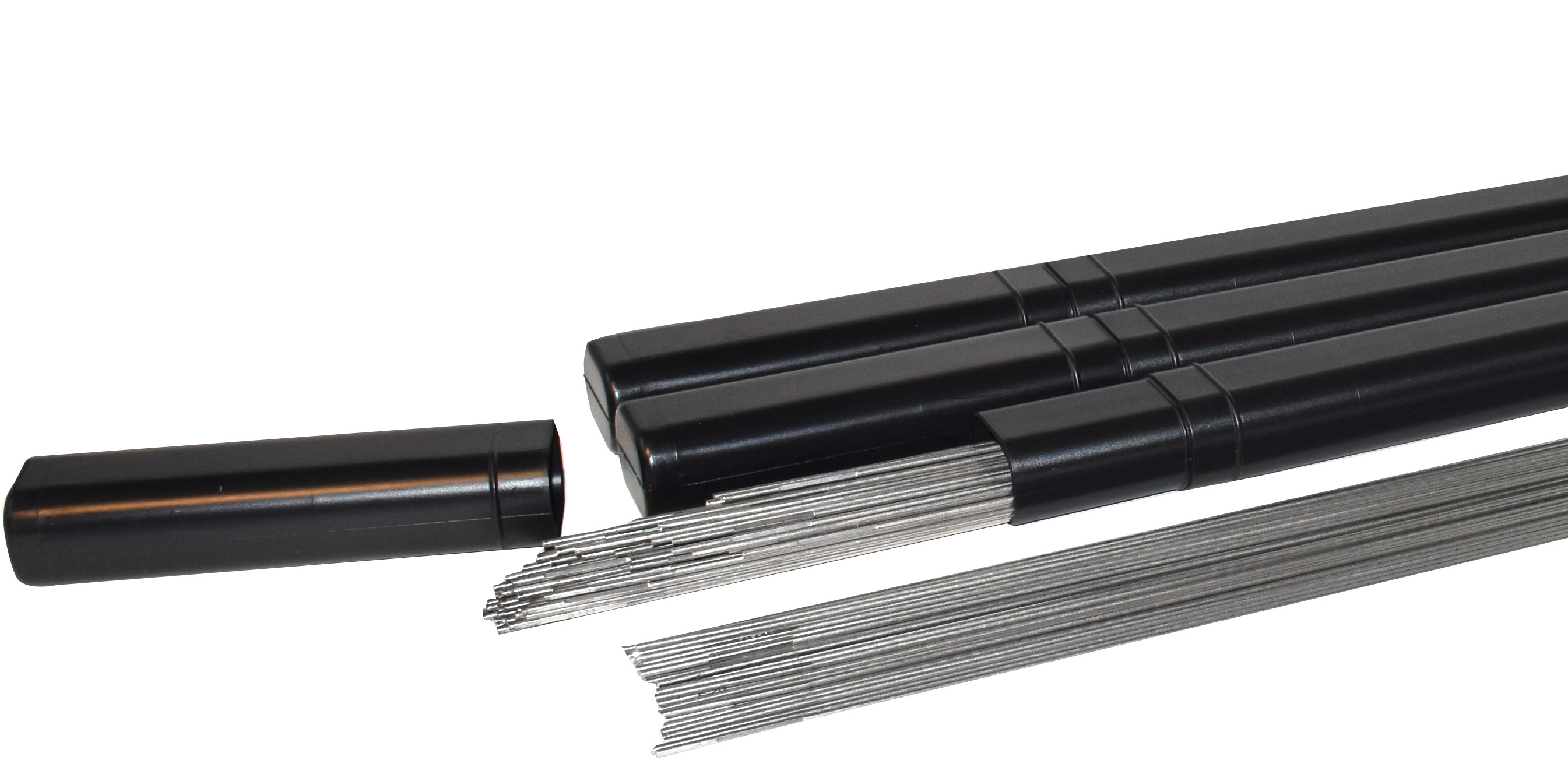

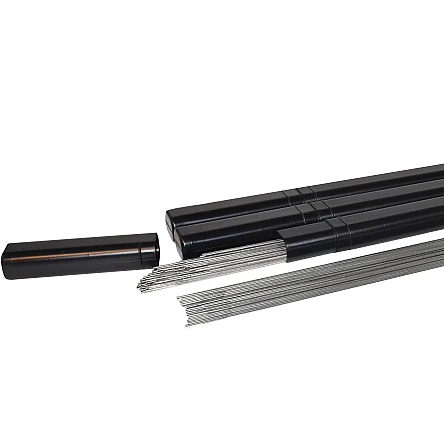

Oerlikon ALUROD AlMg 4,5 Mn
WIG/TIG - Schweissstäbe
Aluminiumlegierungen
Schweissposition - Stromart - Polung
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
- Strumpfnaht - Blech Wannenposition (1G*)
- Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
- Kehlnaht - Blech Wannenposition (1F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
- Strumpfnaht - Blech Horizontalposition(2F*)
- Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
- Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
- Strumpfnaht - Blech Querposition
- Kehlnaht - Blech Querposition (2G*)
- Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PD = Horizontale Überkopf-Position
- Kehlnaht - Blech Horizontal Überkopfposition(4F*)
- Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PE = Überkopfschweissen bzw. Überkopf-Position
- Strumpfnaht - Blech Überkopfposition (4G*)
- Kehlnaht - Blech Überkopfposition
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
- Strumpfnaht - Blech Steigposition(3G steigend*)
- Kehlnaht - Blech Steigposition(3G steigend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
- Strumpfnaht - Blech Fallposition(3G fallend*)
- Kehlnaht - Blech Fallposition(3G fallend*)
* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX
- PA
- PB
- PC
- PD
- PE
- PF
- PG
- AC
WIG-Schweißstab zum Schweißen von Aluminiumlegierungen mit hohen Festigkeitsanforderungen. Das Schweißgut ist seewasserbeständig.
- Normbezeichnung (EN IS0)18273: S Al 5183 (AlMg4.5Mn0.7(A))
- AWSA5.10: ER 5183
- EinteilungAluminiumlegierungen
- AnalyseAl - Mn - Si - Mg - Cr - Ti - Cu - Fe
| Produkt | Durchmesser | Länge | VPE | Menge | Preis Pro Pak |
|---|---|---|---|---|---|
OERLIKON ALUROD ALMG4.5MNArtikel-Nr W000283593 | 2.0 mm | 1000 mm | 5 Kg | Pro Pak CHF 183.35 Ab 5 Pak CHF 155.85 Ab 20 Pak CHF 137.51 Ab 50 Pak CHF 110.01 | |
OERLIKON ALUROD ALMG4.5MNArtikel-Nr W000283594 | 2.4 mm | 1000 mm | 5 Kg | Pro Pak CHF 178.45 Ab 5 Pak CHF 151.68 Ab 20 Pak CHF 133.84 Ab 50 Pak CHF 107.07 | |
OERLIKON ALUROD ALMG4.5MNArtikel-Nr W000283595 | 3.25 mm | 1000 mm | 5 Kg | Pro Pak CHF 176.60 Ab 5 Pak CHF 150.11 Ab 20 Pak CHF 132.45 Ab 50 Pak CHF 105.96 |
Legierungszuschlag
Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.
Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.
LEGIERUNGSZUSCHLAG
Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).
EXTRAS
Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.
GRUNDPREIS
Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.
Beschreibung
OERLIKON ALUROD ALMG4.5MN - Schweissstäbe für Aluminiumlegierungen -
WIG-Schweißstab zum Schweißen von Aluminiumlegierungen mit hohen Festigkeitsanforderungen. Das Schweißgut ist seewasserbeständig.
Technische Daten
General
Schutzgase
Normbezeichnungen
Zulassungen
Chemische Zusammensetzung (typische Werte in %)
Mechanische Eigenschaften des reinen Schweissgutes (Schutzgas 100% Ar)
Werkstoffe
- Al Mg 3
- Al Mg 5
- Al Mg Mn
- Al Zn 4.5 Mg 1
- G-Al Mg 3 Si
- G-Al Mg 5 S
- G-Al Mg 10
