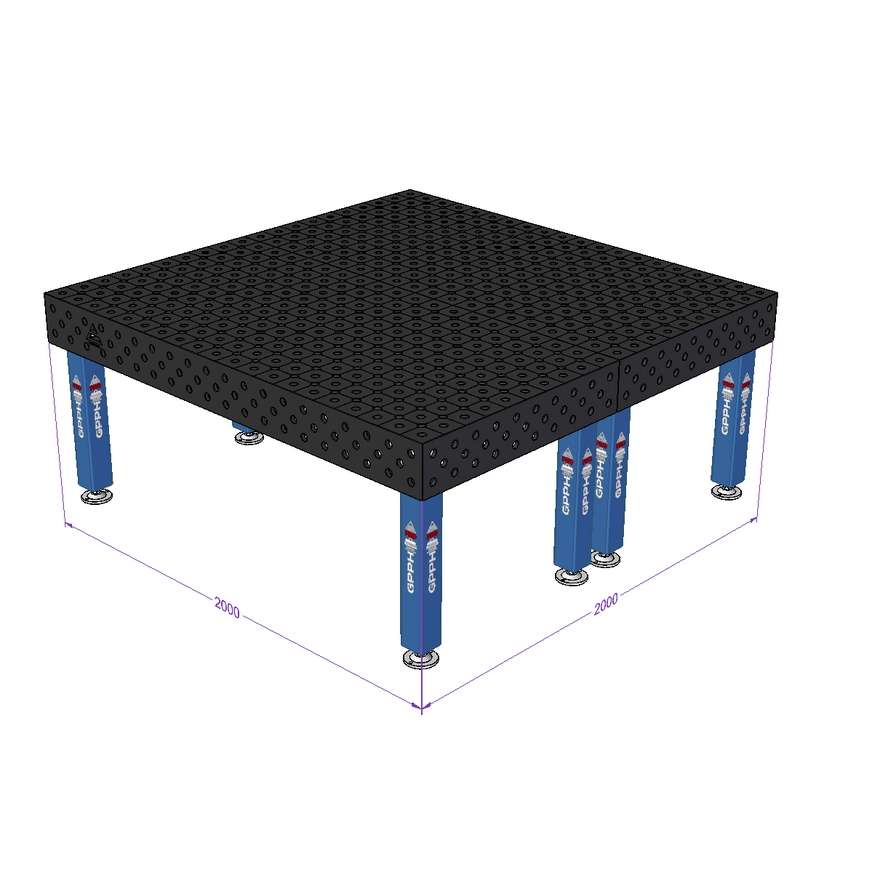

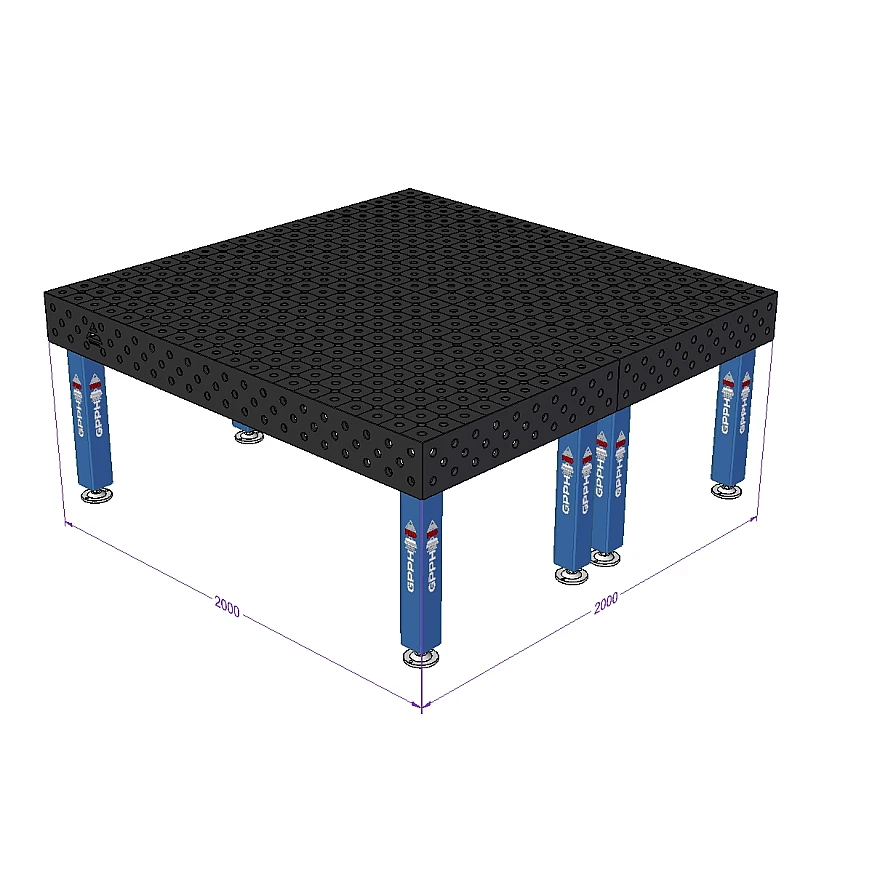

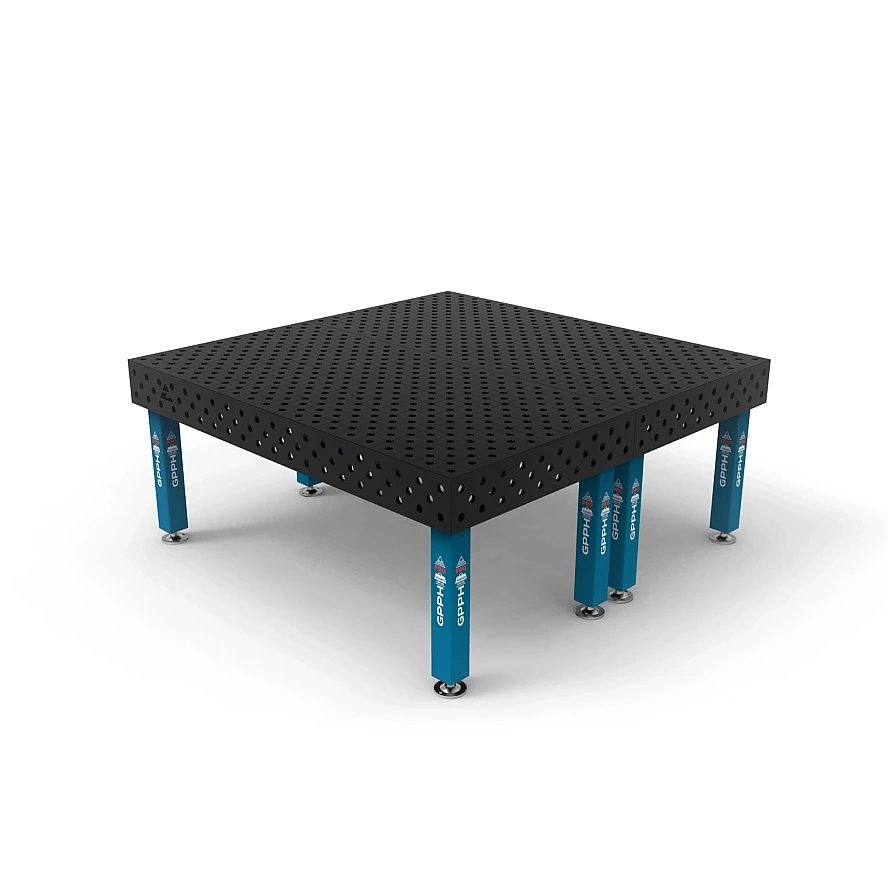

GPPH Schweisstisch mit Diagonal-Lochung Dia. 28 mm / Serie PRO
2000 x 2000 mm (2 Tische 2000x1000mm verbunden)
Geeignet für Schweissverfahren
MMA - Elektrodenschweissen (Manual Metal Arc)
Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.
MIG/MAG Schweissen - (MIG = Metall-Innertgas-Schweissen / MAG = Metall-Aktivgas-Schweissen)
Beim MIG/MAG-Schweissen handelt es sich eigentlich um zwei unterschiedliche Schweissprozesse:
MIG-Schweissen steht für Metall-Inertgas-Schweissen. Bei diesem Verfahren kommen inerte, also reaktionsträge Schutzgase wie Argon, Helium oder Gemische daraus zum Einsatz.
MAG-Schweissen steht für Metall-Aktivgas-Schweissen. Hierbei werden zum Trägergas Argon aktive Schutzgase wie Kohlenstoffdioxid (CO2) oder Sauerstoff (O2) hinzugegeben. Es ist jedoch auch möglich, reines CO2 als Schutzgas für das Schmelzbad zu verwenden.
WIG/TIG - Wolfram-Inertgasschweissen
Das Wolfram-Inertgasschweissen (WIG/TIG) ist ein Schweissverfahren mit Schutzgas, bei dem eine nichtabschmelzende Elektrode (Wolframelektrode) aus reinem oder legiertem Wolfram verwendet wird. Es ist besonders geeignet, wenn Sie legierte Stähle oder Leichtmetalle verschweissen möchtest.
- MMA
- MIG MAG
- WIG

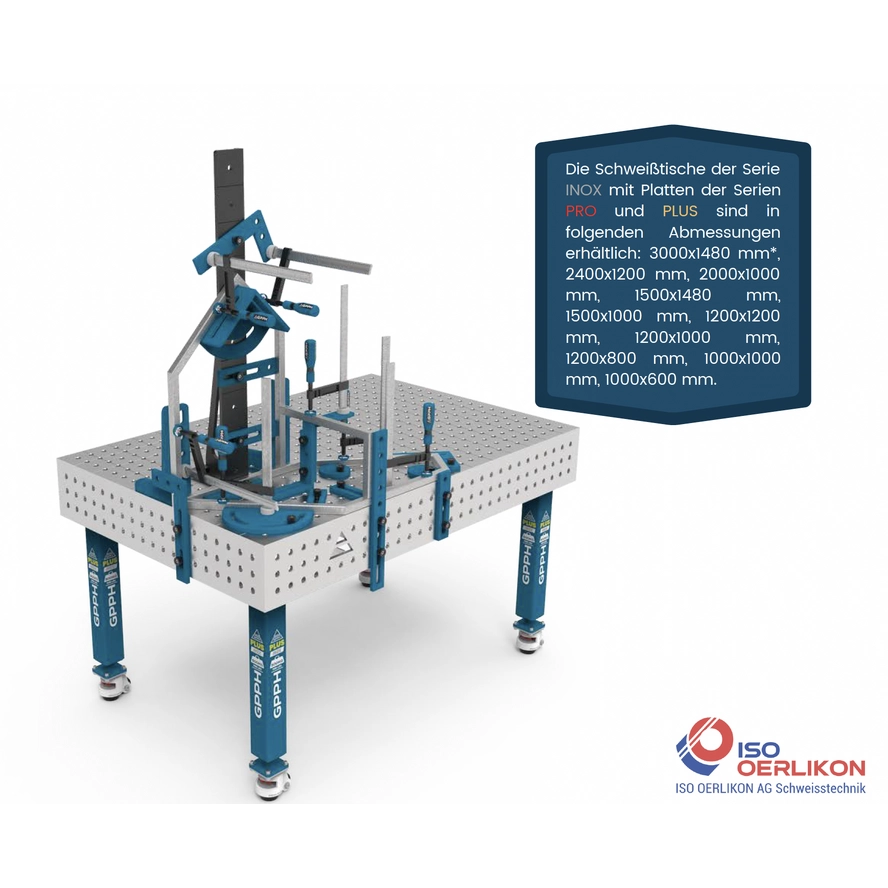

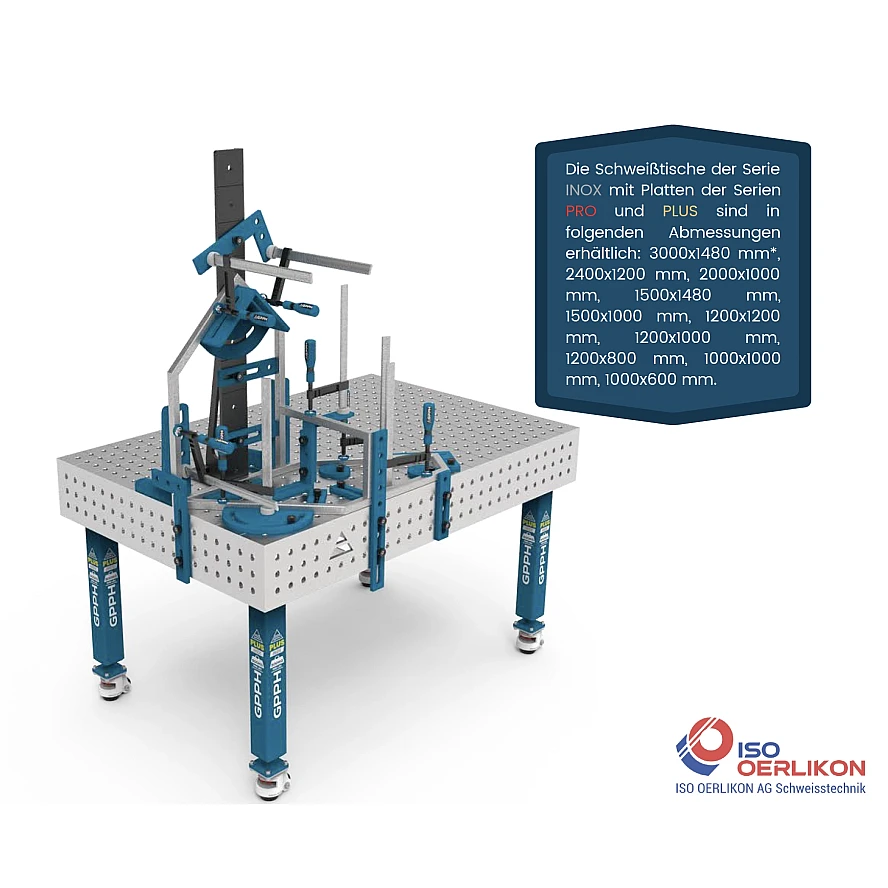

Herkömmliche Schweißtische GPPH gibt es in drei Serien: PRO, PLUS sowie ECO. Sie können sie überall dort nutzen, wo Präzision beim Schweißen gefragt wird. Zu verwenden, für manuelles oder Robotisierens Schweissen. Ihre Konstruktionen werden endlich genau und ohne unnötige Nachbesserungen ausgeführt!
Sie können sie überall dort nutzen, wo Präzision beim Schweißen gefragt wird. Sie nutzen ihn zum manuellen oder Robotisierten Schweissen nutzen. Ihre Konstruktionen werden endlich genau und ohne unnötige Verbesserungen ausgeführt!
Er gewährleistet auch ergonomische und schnelle Arbeit unter Einhaltung der Präzision sowie die Wiederholbarkeit der ausgeführten Konstruktionen. Alle Tische treten in der Version mit Beinen auf dem Fuß oder OPTIONAL auf Rädern auf - Sie treffen die Wahl!
Die Tische sind aus dem Material S355J2+N gemäss der Norm ISO 2768-1 gefertigt. Jede Tischplatte hat eine gravierte Skala. Die gravierte Skala besteht aus senkrechten und waagerechten Linien im Raster 100x100mm. Sie bildet den Referenzpunkt beim Legen der Konstruktion und bei der Montage der Werkzeuge. Bei der Nutzung der Messwerkzeuge können Sie entsprechend Ihrer Konstruktion so stellen, damit die gewünschte Abmessung erlangt wird.

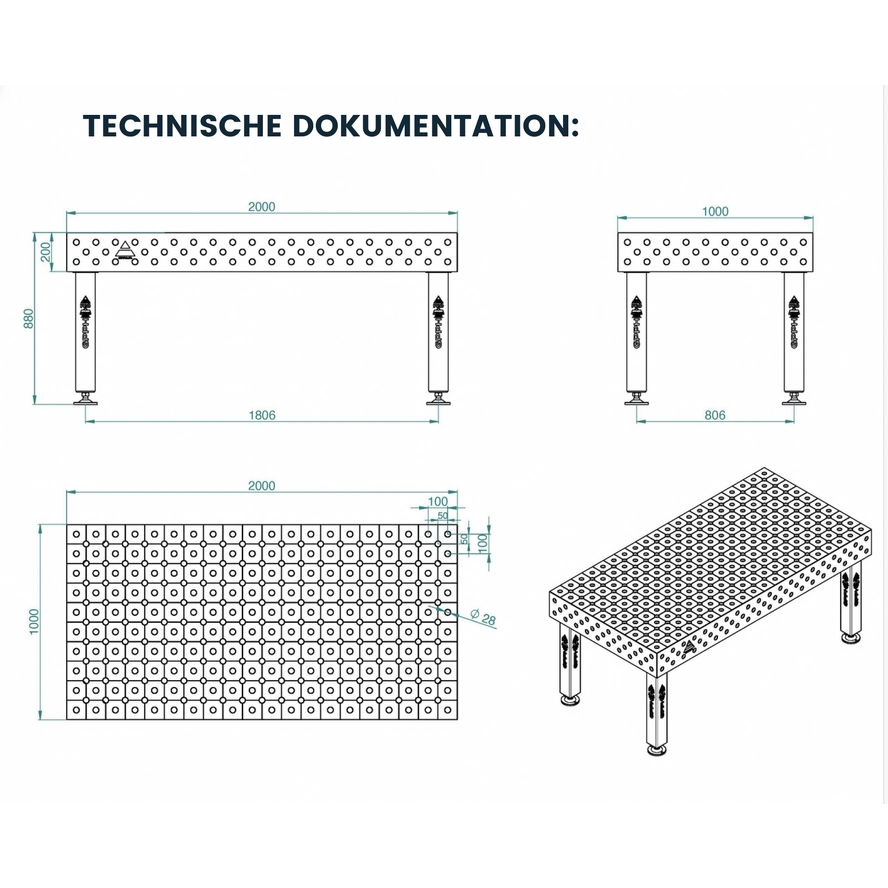

Technische Daten
General
Vorteile
- Robuste vollverschweisste Konstuktion. Massive Bauweise - stabil und verwindungssteif durch vollverschweisste Verstrebungen
- Feinjustierung durch Nivellierfüsse. Einfach auszurichten
- Arbeitsplatten aus stabilem 24.5mm Vollstahl. Schnelles und zuverlässiges Ausrichten danke Oberflächenraster
- Plasma Nitriet (750 Vickers). Erhöhte Widerstand gegen abrasiven, adhäsiven und korrosiven Verschleiss
- Arbeitsplatte und Seitenwangen mit 100mm Raster. Ein mm-Skale auf zwei Seiten
- Optional kann eine Oberfläche Platte verwendet werden. z.B. für Schweissarbeiten. Optionen aus Chrom-Nickel-Stahl oder Aluminium
- Reichhaltiges Zubehör-Set. Zubehör-Sets je nach gewünschte Auswahl
Dokumente
Zusammenfassung
Dicke der Tischplatte: 15 [mm]
Material der Ausführung: Stahl
S355J2+N
Lochsystem 28 [mm] (+ 0,18 mm) im diagonalen Raster
Eingravierte Teilung im
100x100 Raster
Ebenheit des Tisches: +/- 0,3 [mm] über die gesamte Platte
Drei Reihen von Löchern in den Seitenwänden
Gefräste und abgeschrägte Löcher
Beine aus 100x100 [mm] Profil
Standard-Höhenverstellung: 880-930 [mm]
Tisch mit Rippen verstärkt
Hergestellt nach der Norm ISO 2768-1
Tragfähigkeit: 2 800 kg (700 kg / Bein) bei gleichmässig verteilter Last
(+/- 0,3 mm)
