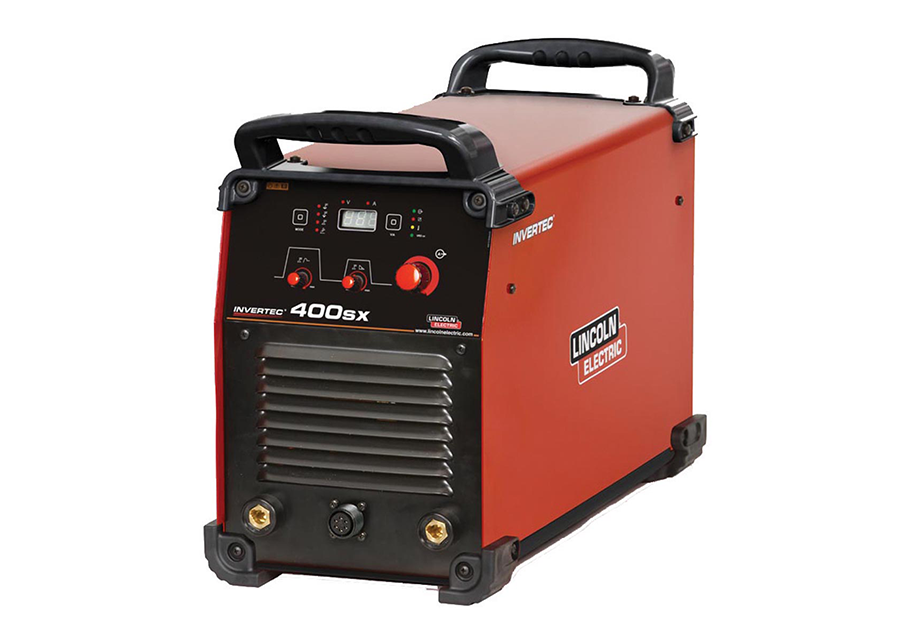

Lincoln Electric Lincoln Invertec 400SX - Elektrodenschweissanlage -

Professionelles Schweissgerät für harte Arbeitsbedingungen

Schweissverfahren

MMA
MMA - Elektrodenschweissen (Manual Metal Arc)

Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.

Cellulose
Fugenhobeln
Hot-Start
WIG Liftarc
ARC-Force / Anti-Stick
Generator Tauglich
Display
  • MMA
  • Cellulose
  • Fugenhobeln
  • Hot-Start
  • WIG Liftarc
  • ARC-Force / Anti-Stick
  • Generator Tauglich
  • Display
  • Verfügbarkeit: Lager Artikel
  • Marke: Lincoln Electric
  • Artikel-Nr: K12042-1-Set

Bei der Entwicklung und Fertigung der Invertec® 270SX und 400SX, Stabelektroden und Lift TIG-Schweißgeräte, wurde eine robuste Konstruktion mit hervorragenden Lichtbogeneigenschaften kombiniert. Beide Maschinen sind für harte Umweltbedingungen gebaut.

  • Ampère5 - 400 A
  • Einschaltdauer35% bei 400 A
  • Elektroden ø1.6 - 5.0 (6.0) mm
  • Netzspannung400 V
  • Netzsicherung30 A

CHF 4’698.00
exkl. MwSt.

PROFESSIONELLES SCHWEISSGERÄT FÜR HARTE ARBEITSBEDINGUNGEN

Bei der Entwicklung und Fertigung der Invertec® 270SX und 400SX, Stabelektroden und Lift TIG-Schweißgeräte, wurde eine robuste Konstruktion mit hervorragenden Lichtbogeneigenschaften kombiniert. Beide Maschinen sind für harte Umweltbedingungen gebaut.

Zum Einsatz kommt die Tunneltechnologie von Lincoln mit Trennung der Platinen und empfindlicher Teile vom verschmutzten Kühlluftstrom. Durch das robuste Metallgehäuse mit großen Schutzecken aus Gummi eignen sich diese Maschinen in Verbindung mit einem Generator für Arbeiten auf Baustellen oder in der Werkstatt; mit maximaler Flexibilität und Langlebigkeit.

Intensive und extensive Tests in den Labors von Lincoln garantieren die Qualität dieser Schweißgeräte. Beide Einheiten sind mit Funktionen ausgerüstet, die die Erwartungen eines professionellen Schweißers übersteigen. Die Geräte 270SX und 400SX verfügen über zwei Schweißmodi - weich und hart sowie einstellbare Funktionen wie Hot Start, Auto Adaptive, Arc Force und Lift TIG. Arc Force verhindert das Festkleben und den Kurzschluss der Elektrode beim Schweißen. Beide Maschinen bieten eine manuelle Einstellung. Im harten oder weichen Modus wird Auto Adaptive Arc Force mit automatischer Einstellung der Arc Force eingesetzt. Anti Stick gehört zur Standardausrüstung und verhindert, dass die Elektrode beim Kontakt mit dem Werkstück festklebt. Hierbei wird der Strom automatisch auf ein Minimum heruntergeschaltet, eine Überhitzung der Elektrode und weitere Schäden an der Ausrüstung werden so verhindert.

Die Maschinen sind mit digitalen Messgeräten ausgestattet, die den voreinstellbaren Schweißstrom, den aktuellen Schweißstrom oder die Spannung beim Schweißen anzeigen. Die optionale Fernbedienung ermöglicht Feinabstimmungen beim Schweißen und die hohe Einschaltdauer dieser Maschinen unterstützt kontinuierliches Schweißen mit einer Vielzahl von Elektrodentypen.

Auswahl des Schweissstroms

Materialstärke (mm) Elektroden- Durchmesser (mm) Durchschnittlicher Schweißstrom (A)
1.6 mm 1.6 mm 40 A
2.0 mm 2.0 mm 55 A
2.0 - 3.0 mm 2.5 mm 70 A
3.0 - 5.0 mm 3.2 mm 110 A
3.0 - 10.0 mm 4.0 mm 160 A
> 8.0 mm 5.0 mm 200 A
> 10.0 mm 6.0 mm 290 A

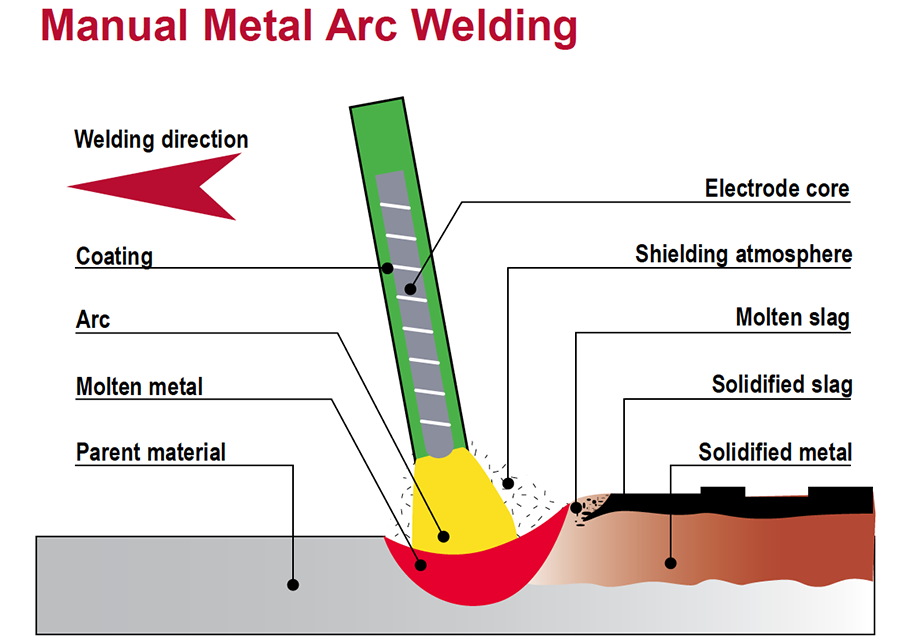

Prinzip des E-Handschweißens mit umhüllten Stabelektroden



Eigenschaften des E-Hand-Schweissen

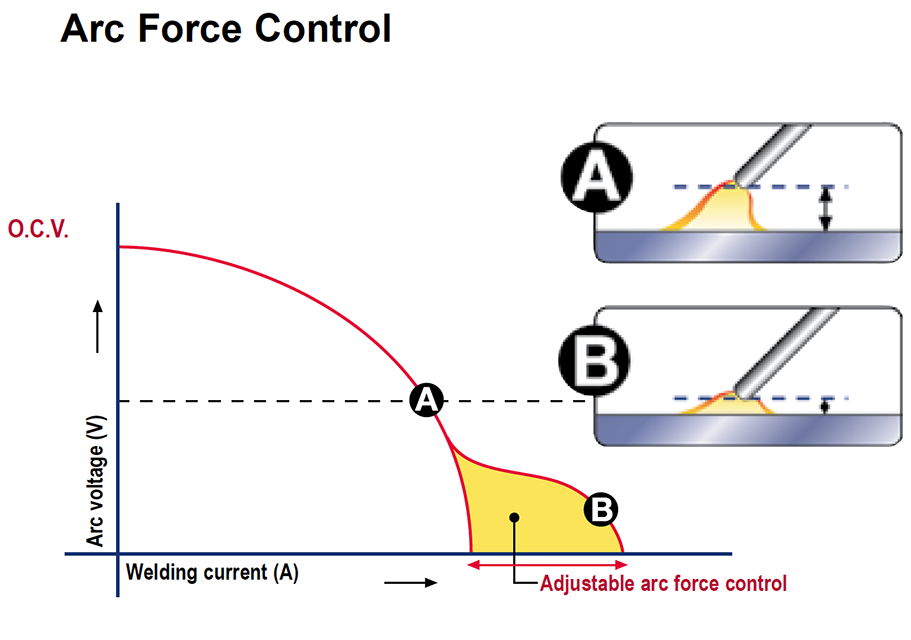

Arc Force

Erhöht den Lichtbogendruck bei kleinerer Spannung und verhindert während des Schweißens ein Festkleben der Elektrode im Schweißbad. Arc Force bewirkt eine kurzzeitige Erhöhung des Ausgangsstromes, wenn der Lichttbogen zu kurz ist und sorgt für eine konstante, ausgezeichnete Lichtbogenleistung. Außerdem erleichtert es das Zwangslagenschweißen mit hervorragenden Schweißergebnissen mit verschiedenen Elektrodentypen (rutil, basisch oder Zellulose). Die Feinjustierung der Arc Force erfolgt über einen Drehschalter: Minimum für sanften Lichtbogen und wenig Spritzer (rutil, basisch) und Maximum für einen härteren Lichtbogen und tieferen Einbrand.


Hot Start

Kurze Erhöhung des Ausgangsstroms (0,5 s) während des Zündens. Dadurch wird der Lichtbogen schnell und zuverlässig gezündet. Hot Start – für ausgezeichnetes Zündverhalten ohne Kleben der Elektrode und metallurgische Fehler in der Naht.


Anti-Stick

Elektronische Minimierung des Kurzschlussstroms im Falle eines längeren Festklebens der Elektrode. Im Kurzschluss kann die Elektrode leicht vom Werkstück gelöst werden; die Elektrode glüht nicht aus, Elektrodenhalter und Schweißleitung bleiben unbeschädigt. Gleichzeitig wird der Bediener geschützt.


Fugenhobeln

Industrielle E-Hand-Schweißgeräte mit ausreichend Strom und Spannung können zum Schneiden und Fugenhobeln verwendet werden, wie zum Beispiel zum Schneiden von Nuten oder Entfernen von Rissen auf Stahl, Guss und Kupferlegierungen (Kohlelichtbogen-Fugenhobeln). Mit einem speziellen Brenner wird dabei ein starker Luftdruckstrahl in den Lichtbogenbereich gelenkt, der das geschmolzene Metall entfernt. Die Elektrode besteht aus Graphit und Legierungselementen sowie einer Kupferbeschichtung.

Technische Daten

General

AmpèreAmpère
5 - 400 A
EinschaltdauerEinschaltdauer
35% bei 400 A
Elektroden øElektroden ø
1.6 - 5.0 (6.0) mm
NetzspannungNetzspannung
400 V
NetzsicherungNetzsicherung
30 A
SchutzklasseSchutzklasse
IP 23 / H
DimensionenDimensionen
455 x 301 x 632 mm
GewichtGewicht
36 kg

Vorteile

  • Robust gebaut für widrigste Umgebungsbedingungen am Einsatzort der Geräte
  • Weicher und harter Lichtbogen, mehrere Lichtbogenmodi für verschiedene Elektrodentypen
  • Auto Adaptive Arc Force in beiden verfügbaren Lichtbogenarten (hart / weich) wird die Arc Force-Funktion selbständig vom Gerät aktiviert und passt sich automatisch den jeweiligen Erfordernissen an
  • Komplett ausgestattetes, benutzerfreundliches Bedienfeld mit Digital- Display für die präzise Einstellung des Schweißstroms.
  • Komplett ausgestattetes, benutzerfreundliches Bedienfeld mit Digital- Display für die präzise Einstellung des Schweißstroms.
  • Einstellbare Hot Start - Steuerung ermöglicht eine optimale Lichtbogenzündung
  • Einstellbare Arc Force Steuerung passt die Arc Force manuell an, um ein Festkleben der Elektrode am Schmelzbad zu verhindern
  • Anti-Stick verringert automatisch den Strom auf ein Minimum, wenn die Elektrode am Werkstück kleben bleibt
  • Max. Ausgangsleistung von 400A ermöglicht das Schweißen mit Elektrodendurchmessern bis zu 6,3 mm
  • Gebaut nach “Lincoln-Art” robust und zuverlässig
  • Drei Jahre Voll-Garantie für Teile und Arbeitsaufwand

Anwendung

  • Schwerer Maschinenbau
  • Anlagenbau
  • Druckbehälter
  • Atomkraftwerke
  • Schiffbau
  • Auftragschweißen
  • Prozesstechnik
  • Fugenhobeln

Werkstoffe

  • Baustähle
  • Cr-Ni-Stahl
  • Guss
  • Aluminium und Aluminiumlegierungen
