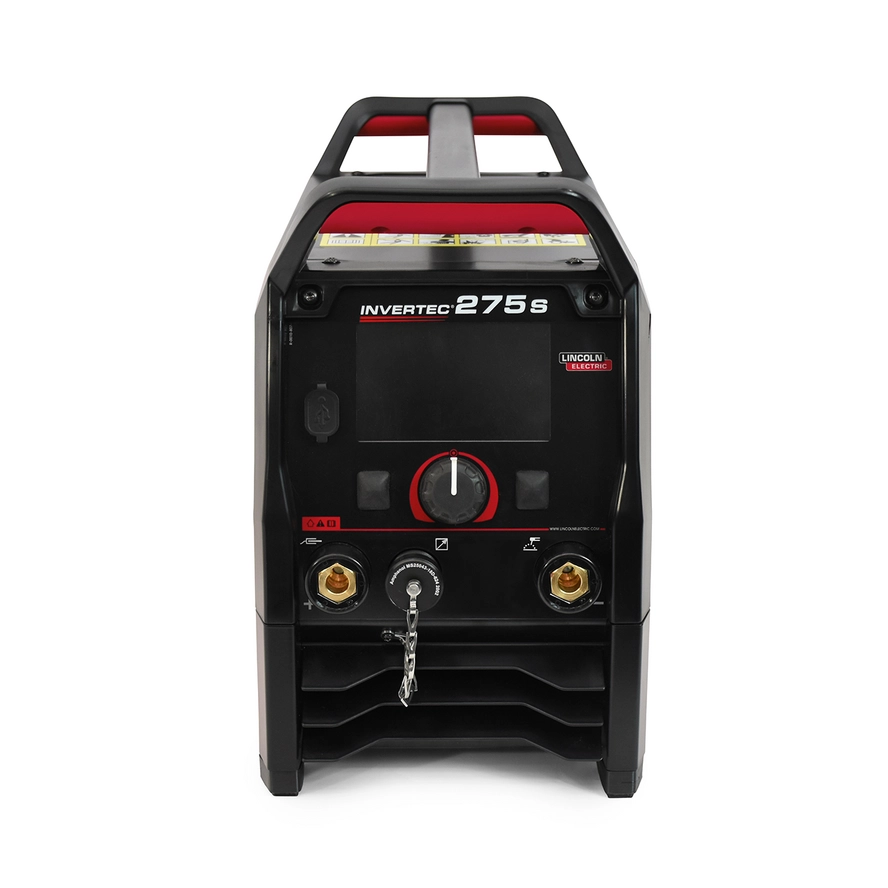

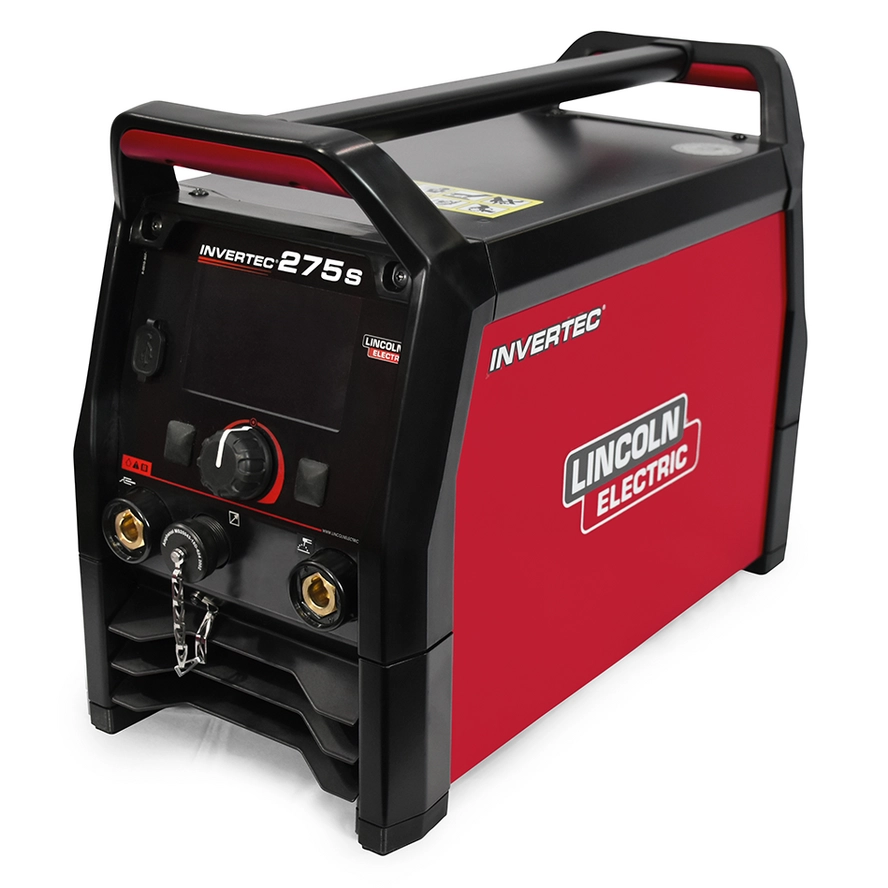

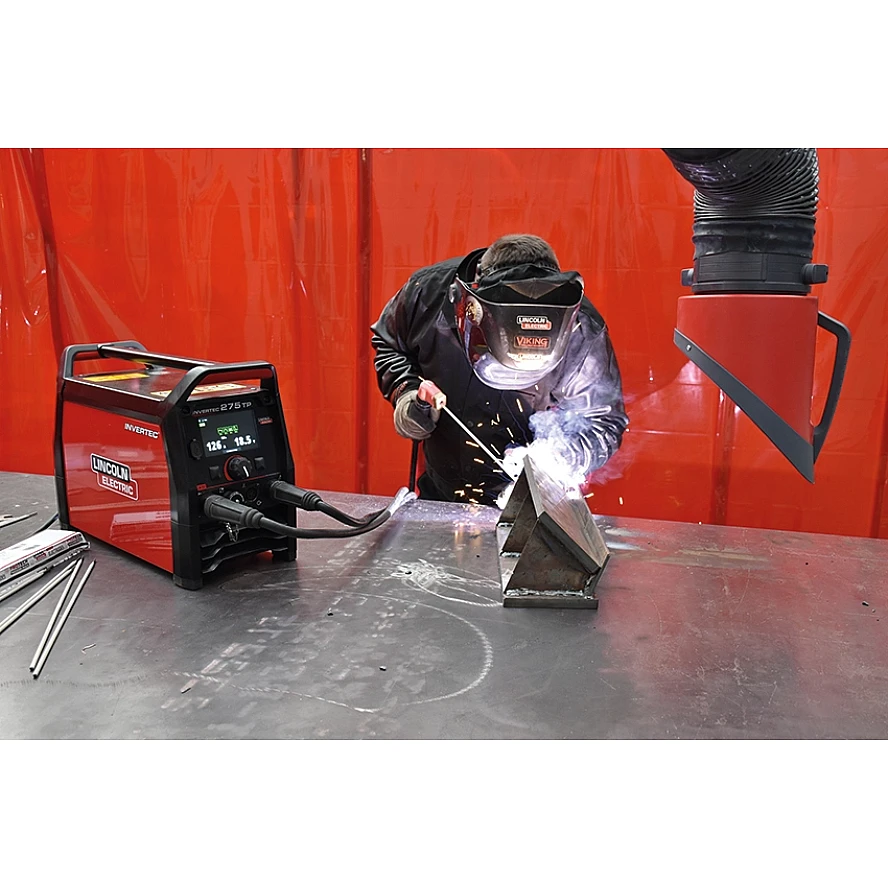

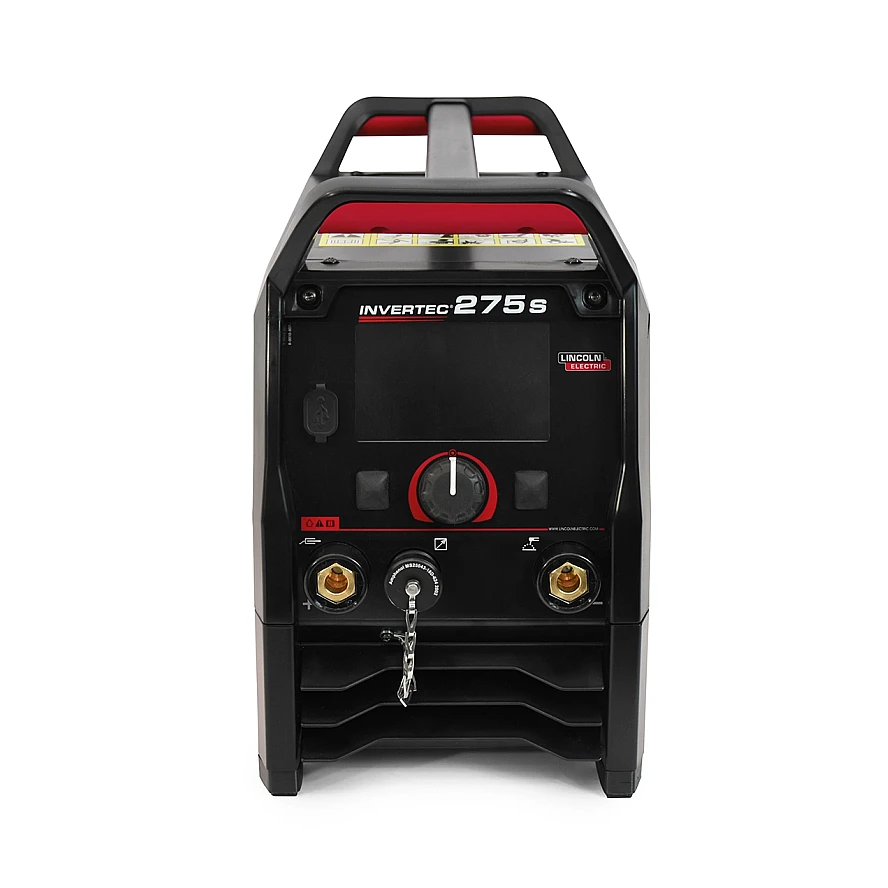

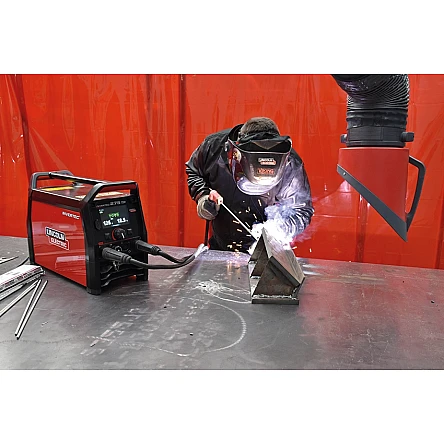

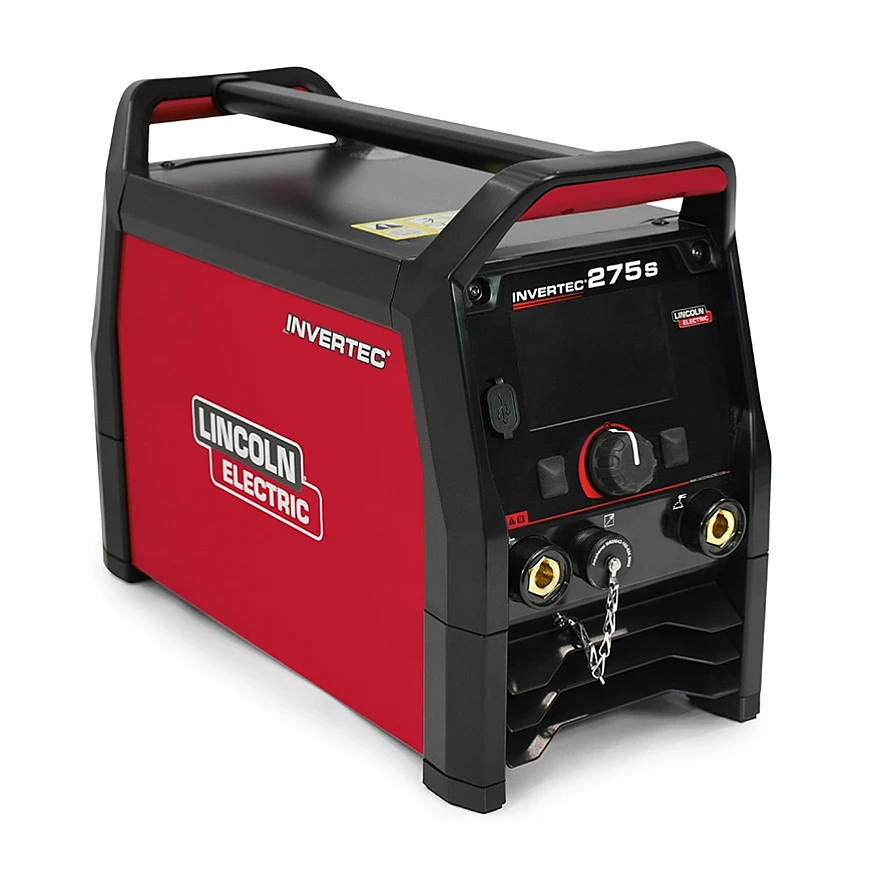

Lincoln Electric Lincoln Invertec 275S - Elektrodenschweissanlage -
Lichtbogenhandschweissen NEU Definiert
Leistungsstark, transportabel, robust, zuverlässig.
Schweissverfahren
MMA - Elektrodenschweissen (Manual Metal Arc)
Unter MMA versteht man das Lichbogenschweissen oder Elektrodenschweissen.
- MMA
- Cellulose
- Hot-Start
- WIG Liftarc
- ARC-Force / Anti-Stick
Der neue INVERTEC® 275S ist ein E-Hand-Inverter der neuen Generation: die nächste Stufe in der professionellen Schweisstechnik. Schweissen von höchster Qualität und hocheffiziente Prozesse zur Steigerung der Produktivität. INVERTEC® mit der neuesten energiesparenden Invertertechnologie und einer robusten Konstruktion eignet sich auch ausgezeichnet für den Einsatz unter anspruchsvollen Umgebungsbedingungen.
- Ampère5 - 270 A
- Einschaltdauer35% bei 250 A
- Elektroden ø1.6 - 4.0 (5.0) mm
- Netzspannung400 V / 20 A
- Netzsicherung16 A
Lincoln Invertec 275S - Lichtbogenhandschweissen NEU Definiert
Der neue INVERTEC® 275S ist ein E-Hand-Inverter der neuen Generation: die nächste Stufe in der professionellen Schweisstechnik. Schweissen von höchster Qualität und hocheffiziente Prozesse zur Steigerung der Produktivität. INVERTEC® mit der neuesten energiesparenden Invertertechnologie und einer robusten Konstruktion eignet sich auch ausgezeichnet für den Einsatz unter anspruchsvollen Umgebungsbedingungen.
Die hervorragende Schweissleistung des INVERTEC® 275S basiert u.a. auf einem digitalen Kommunikationssystem und integrierten Kommunikationstools wie USB, die eine Rückverfolgbarkeit und Überwachung der Schweissarbeiten ermöglichen.
Modulares System: Stromquellen 270A@25%, Fahrwagen CART 24 mit 2 Rädern und solider Metallkonstruktion für beste Mobilität und einfachen Transport unter anspruchsvollsten Bedingungen.
Hochwertiges Schweissen leicht gemacht
E-Hand Puls
Beim E-Hand-Pulsschweißen wechselt der Strom zwischen zwei Stufen mit einer vom Bediener festgelegten Frequenz. Die ausgewählten Stromstufen müssen im Arbeitsbereich der Elektrode liegen, der Durchschnittsstrom wird im mittleren Arbeitsbereich eingestellt. Normalerweise wird der Grundstrom auf etwa 60-80% des Nennstroms gesetzt. E-Hand-Pulsschweißen ist optimal für basische Elektroden und für Schweißanwendungen wie Wurzellage, Kehlnaht PF und PB mit höherer Frequenz. Direkte Vorteile dieser Funktion sind weniger Verzug bei dünnerem Material und weniger Schweißspritzer.
GEFÜHRTES EINSTELLEN
Unterstützung für Schweißer mit weniger E-Hand-Erfahrung:
- Lichtbogen stabilisieren
- Wärmeeintrag reduzieren
- Puls optimieren
- Schweißgeschwindigkeit erhöhen
- Gesamte Anlage steuern
- Gesamte Anlage steuern
- Verzug bei dünnen Blechen begrenzen
Innovative & Intuitive Schnittstelle
- Zwei Tasten, ein Drehknopf für einfache Navigation
- Symbole für die Tastenfunktionen
- Einfache Auswahl von Verfahren und Einstellungen
- Verriegelungsfunktion / Grenzwerte / Speicher / Aufträge
- Schnittstelle in vielen Sprachen verfügbar
Zum Einsatz kommt die Tunneltechnologie von Lincoln mit Trennung der Platinen und empfindlicher Teile vom verschmutzenden Kühlluftstrom. Durch das robuste Metallgehäuse mit großen Schutzecken aus Gummi eignen sich diese Maschinen in Verbindung mit einem Generator für Arbeiten auf Baustellen oder in der Werkstatt; mit maximaler Flexibilität und Langlebigkeit.
Intensive und extensive Tests in den Labors von Lincoln garantieren die Qualität dieser Schweißgeräte. Beide Einheiten sind mit Funktionen ausgerüstet, die die Erwartungen eines professionellen Schweißers übersteigen. Lincoln Invertec 275S verfügt über zwei Schweißmodi - weich und hart sowie einstellbare Funktionen wie Hot Start, Auto Adaptive, Arc Force und Lift TIG. Arc Force verhindert das Festkleben und den Kurzschluss der Elektrode beim Schweißen.Die Schweissanlage bietet eine manuelle Einstellung. Im harten oder weichen Modus wird Auto Adaptive Arc Force mit automatischer Einstellung der Arc Force eingesetzt. Anti Stick gehört zur Standardausrüstung und verhindert, dass die Elektrode beim Kontakt mit dem Werkstück festklebt. Hierbei wird der Strom automatisch auf ein Minimum heruntergeschaltet, somit wird eine Überhitzung der Elektrode und weitere Schäden an der Ausrüstung verhindert.
Die Schweissanlage ist mit einem digitalen Messgerät ausgestattet, die den voreinstellbaren Schweißstrom, den aktuellen Schweißstrom oder die Spannung beim Schweißen anzeigen. Die optionale Fernbedienung ermöglicht Feinabstimmungen beim Schweißen und die hohe Einschaltdauer dieser Maschine unterstützt kontinuierliches Schweißen mit einer Vielzahl von Elektrodentypen.
Auswahl des Schweissstroms
| Materialstärke (mm) | Elektroden- Durchmesser (mm) | Durchschnittlicher Schweißstrom (A) |
|---|---|---|
| 1.6 mm | 1.6 mm | 40 A |
| 2.0 mm | 2.0 mm | 55 A |
| 2.0 - 3.0 mm | 2.5 mm | 70 A |
| 3.0 - 5.0 mm | 3.2 mm | 110 A |
| 3.0 - 10.0 mm | 4.0 mm | 160 A |
| > 8.0 mm | 5.0 mm | 200 A |
| > 10.0 mm | 6.0 mm | 290 A |

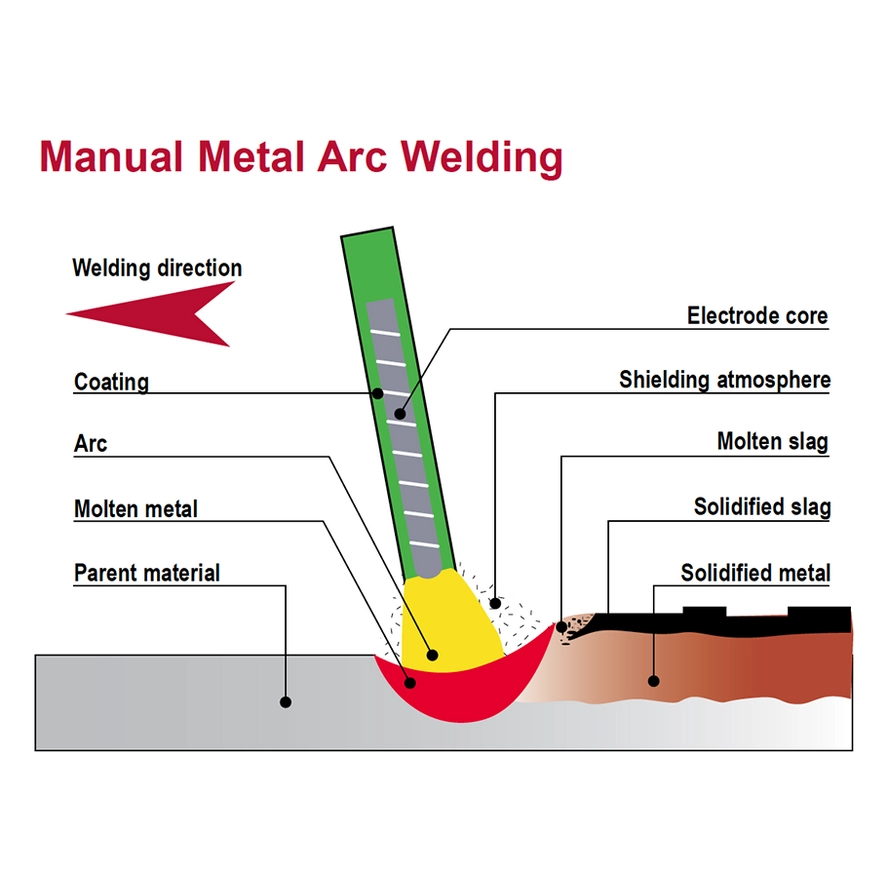

Prinzip des E-Handschweißens mit umhüllten Stabelektroden
Eigenschaften des E-Hand-Schweissen

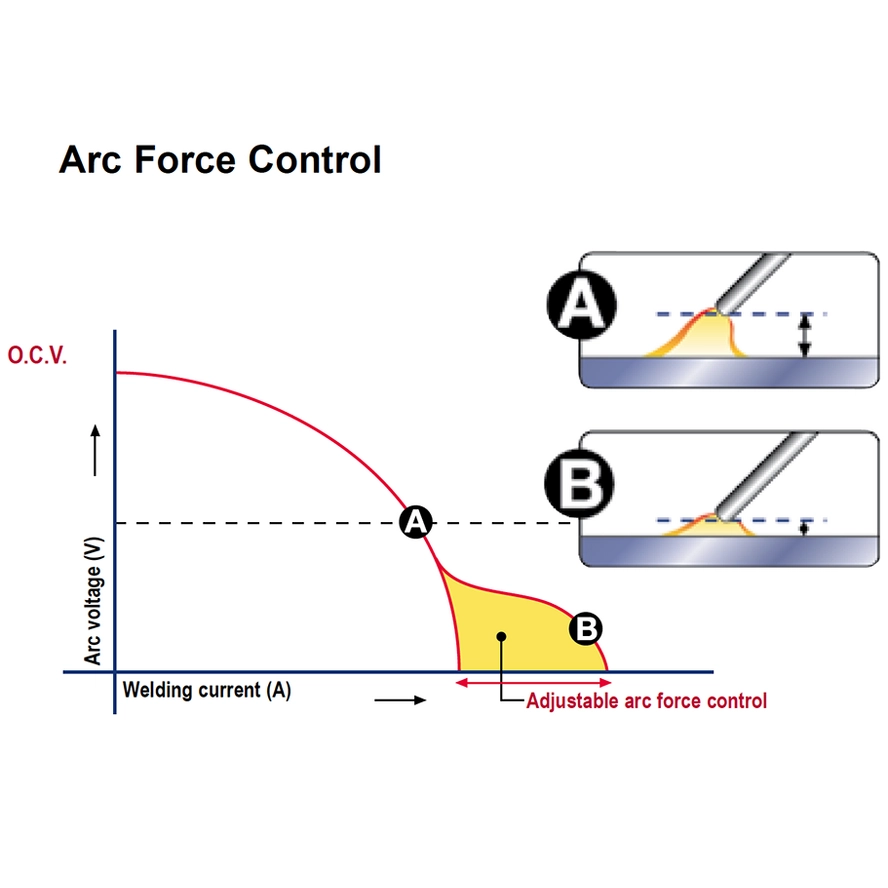

Arc Force
Hot Start
Anti-Stick
Fugenhobeln
Technische Daten
General
Ampère
Einschaltdauer
Elektroden ø
Netzspannung
Netzsicherung
Schutzklasse
Dimensionen
GewichtVorteile
- 400V ±15%, 3-Ph., 50/60Hz, generatortauglich.
- 270A@25% / 250A@35% / 230A@60% /180A@100%.
- Leicht: wiegt nur 14,3 kg.
- Leerlaufleistung 19W und Wirkungsgrad > 85%.
- E-Hand manuell und Synergic Puls.
- E-Hand Puls: 0,5-15 Hz.
- Intelligente Ventilation F.A.N. (Fan-As-Needed = Lüfter nach Bedarf).
- Kundenbetreuung.
- USB-Stick ( Software Aktualisierung, Datenerfassung).
- VRD Funktion (standardmäßig): mehr Sicherheit beim Schweißen unter erhöhter elektrischer Gefährdung.
- Zellulosefähigkeit (6010).
- Industrielle Qualität: IP23, 3 Jahre Garantie, keine Einschränkung.
Anwendung
- Baustellen
- Montagearbeiten
- Instandsetzung
- Gebäudetechnik
- Gewerbe Industrie
- Hydraulik
- Landwirtschaft
- Instandhaltung Bahn/Schiene
- Überland-Pipeline
- Rohrleitungen
- Reparatur von Gussteilen
- Schiffbau
- Stahlbau
- Schweißen im Stahlbau
- Fertigung allgemein
- Schwerer Maschinenbau
- Transport
- Chemische Industrie
- Wartung und Reparatur
Werkstoffe
- Stahl
- Edelstahl
- Niedriglegierter Stahl
- Aluminiumlegierungen
- Nickellegierungen
- Titanlegierungen

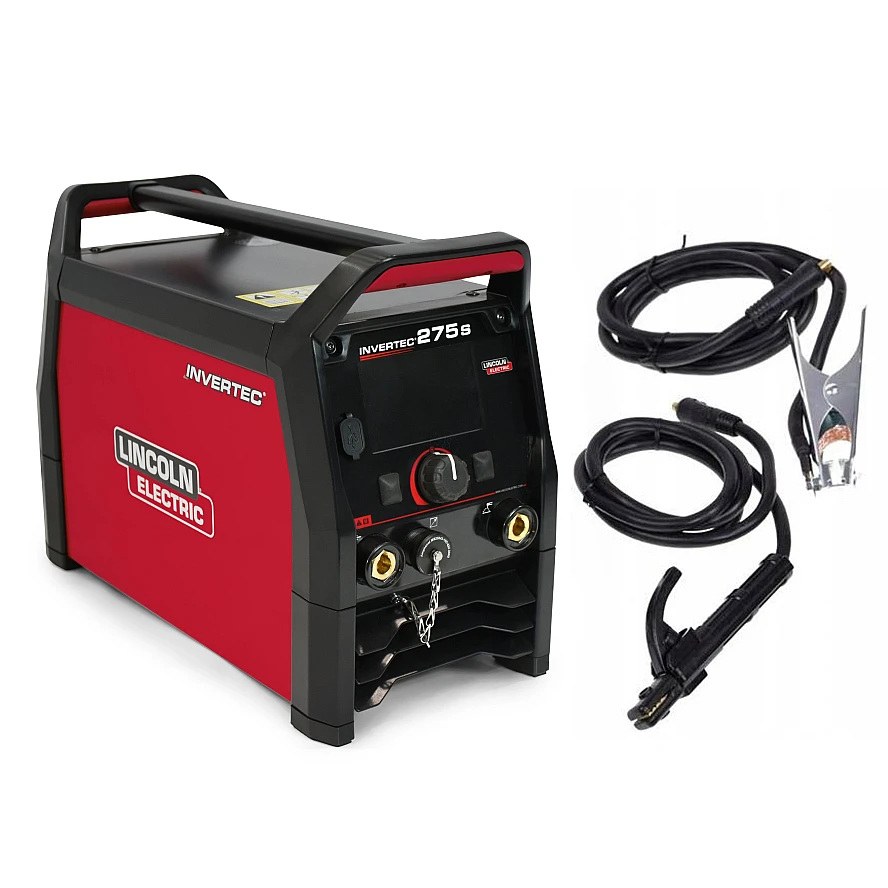

Standard Zubehör
K14242-1-Set
Lincoln Invertec 275S - Elektrodenschweissanlage -
W000011139
Oerlikon KIT 35C50 / 35mm max 300A 35% - Stecker 13 mm
BA-Digital
Betriebsanleitung auf USB Stick
Optionale Zubehör
- Dimensionen: 1180 mm x 600 mm x 540 mm
- Gewicht: 33.8 kg
- Stromstärke: 400 A bei 35% ED
- Elektroden ø: bis 5.0 mm
- Kabeldurchmesser: 50 mm2
- Länge:
- I max: 300A bei 35%
- Kabellänge: 4 m
- Kabel Ø (mm2): 35-50 mm²
- Steckerdurchmesser: 13 mm
- I max: 400A bei 35%
- Kabellänge: 4 m
- Kabel Ø (mm2): 35-50 mm²
- Steckerdurchmesser: 13 mm

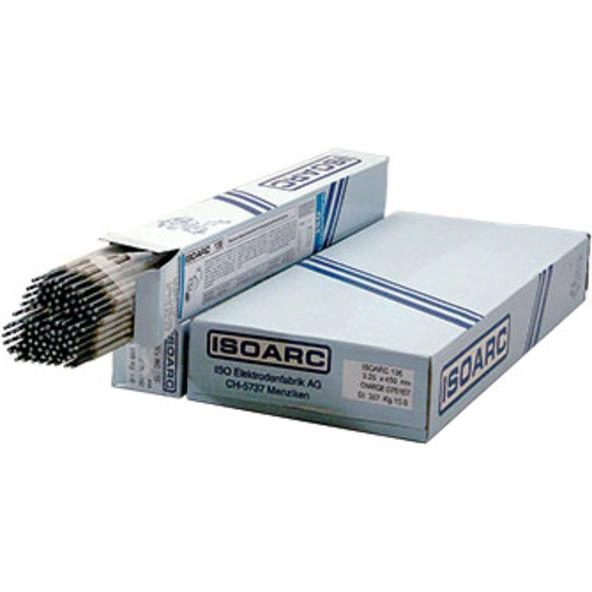

- Normbezeichnung (EN IS0): 2560-A: E38 2 B 12 H10
- AWS: A5.1:E7016-H8
- Einteilung: un- und niedriglegierte Stähle
- Analyse: C - Mn - Si - P - S
- Normbezeichnung (EN IS0): E 38 0 RC 11
- AWS: A5.1: E 7014
- Analyse: C - Mn - Si
- Grösse: 9 -10 - 11
- Form: ergonomisch gerformt
- Material: glattes Ziegenleder
- Grösse L: L = 90 x 60 cm
- Grösse XL: XL = 105 x 60 cm
- Material: Spaltleder / Kevlar Nähte / Eingesäumt
- Grösse: M - XL - XXL - XXXL
- Material: Rindspaltleder (Brustpartie, Seitenteile und Ärmel)
- Glässergrässe: 80 x 110 mm oder 90 x 110 mm
- Schutzstufe: DIN 9
- Auslieferungsform: Schild mit Strahlenschutz- und Vorsatzgläser
- Kanten: Spitz und Flach - Gehärtet
- Material: Hartmetall, Gehärtet, Holz
- Handgriff: Oval-Holz ca. ø 35mm
- Länge:
- Geeignet für: Stahl
- Bürstenreihe: 2- 3- 4- oder 5 reihig
- Material: Stahldraht / Holzgriff
- Form: Glatt
- Anschlussleistung: 230V / 180W
- Thermostat verstellbar: von 30 - 110°C
- Geeignet für max.: 6 kg Elektroden
- Gewicht: 4 kg

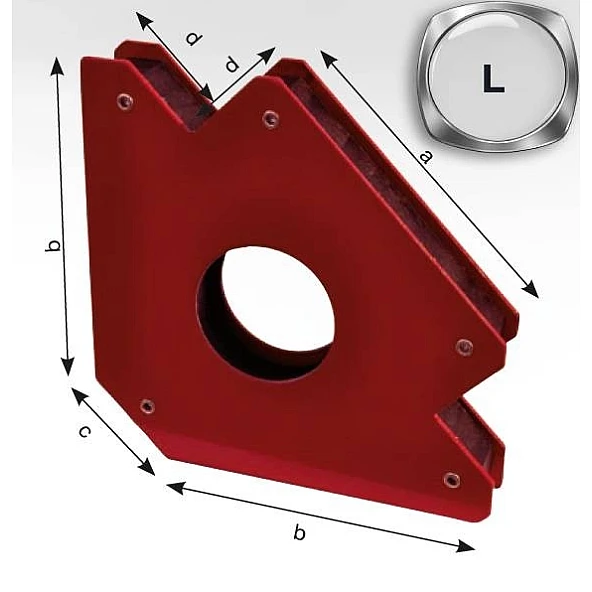

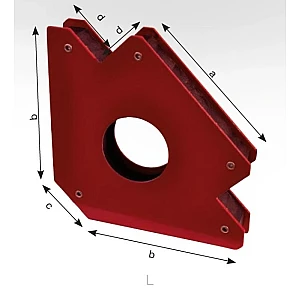

- Winkel: 135°/ 90°/ 45°
- Haftkraft: ca. 22 kg
- Abmessung (A -B - C - D): 92 x 92 x 27 x 30 mm
- Spannung: 400 V
- Stromstärke: 16 A
- Stecker-Typ: EURO 1 - 5 Pol
- Schutzklasse: IP 44
