ISOARC 6010
ISOARC 6010

ISOARC 6010

Zellulose umhüllte Stabelelektrode

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • PA
  • PB
  • PC
  • PE
  • PF
  • PG
  • DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: ISOARC

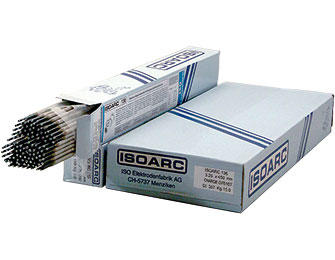

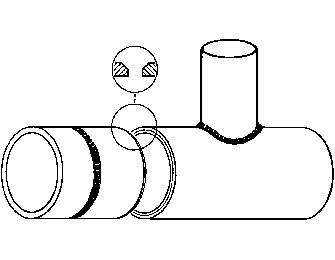

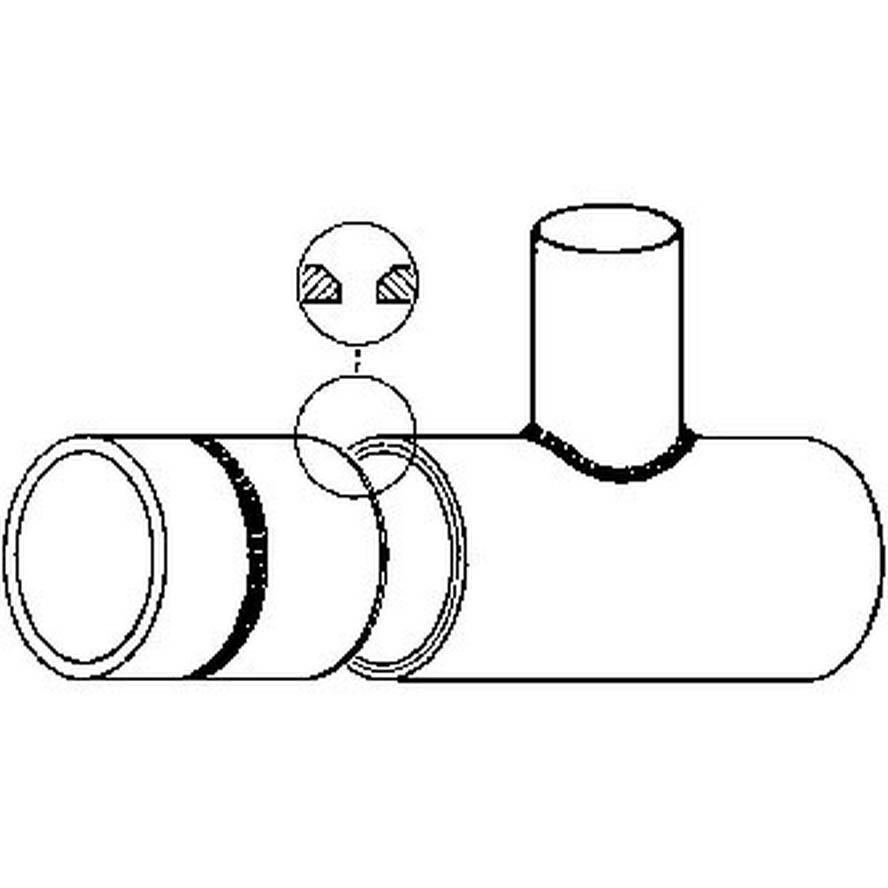

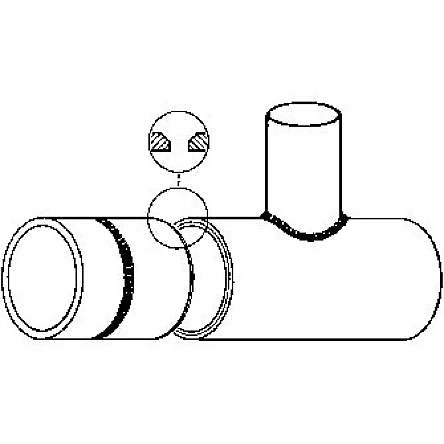

Zellulose umhüllte Stabelektrode vorwiegend für die Fallnahtschweißung von Großrohren. Besonders für die Wurzelschweißung geeignet. Sehr gutes Verhalten auf schlecht vorbereiteten Verbindungen ( Rost, Farbe, etc. ). Sehr gute Lichtbogenstabilität, dünne Schlackeschicht.

  • Normbezeichnung (EN IS0)E 42 2 C 25
  • AWSA5.1: E6010
  • AnalyseC - Mn - Si - P - S - Fe

Ab CHF 105.00

exkl. MwSt.

ProdukteBeschreibungTechnische DatenDokumente
ProduktDurchmesserLängeStromVPEMengePreis Pro Pak

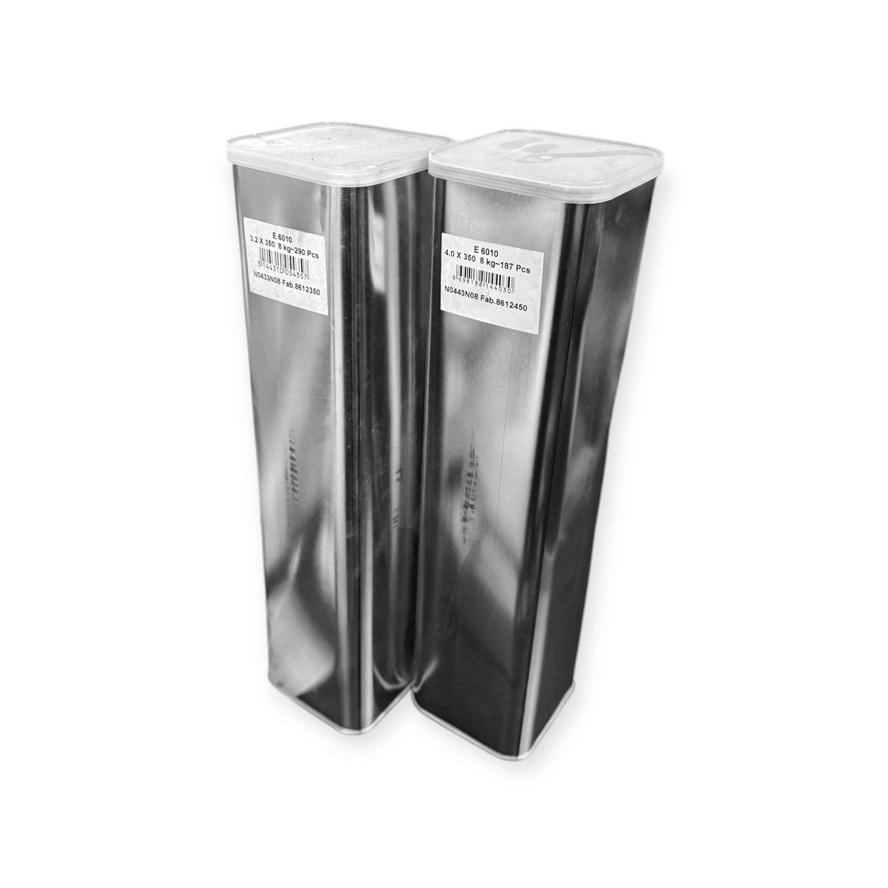

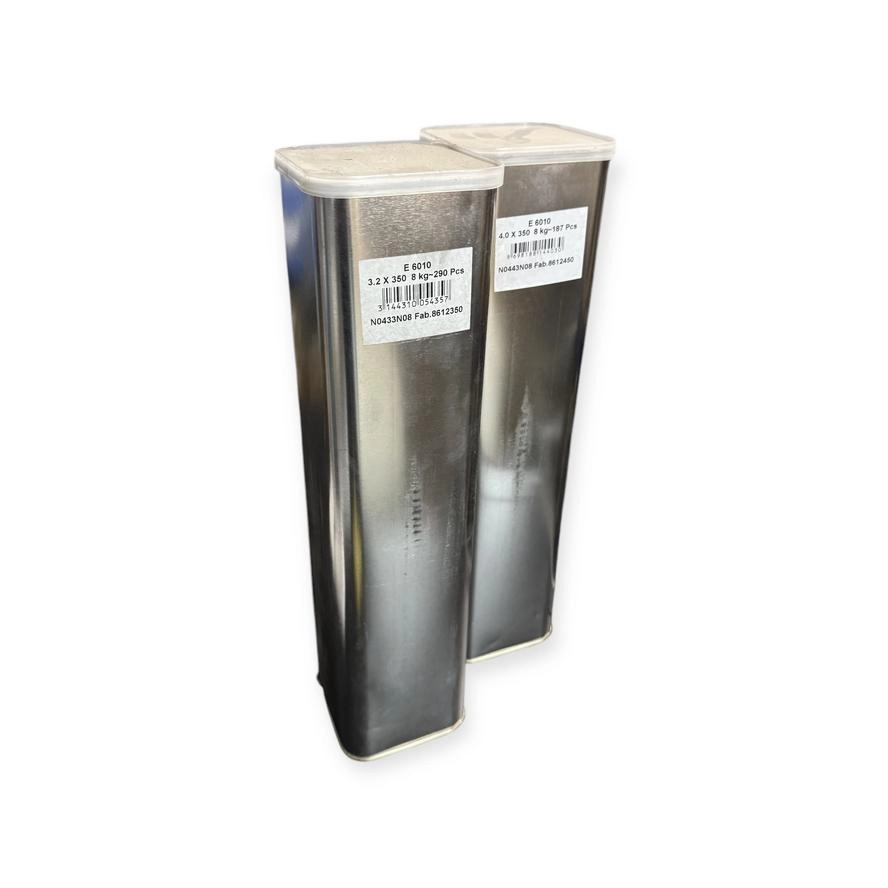

ISOARC 6010

Artikel-Nr 2601025
2.5 mm350 mm
70 - 85 A
5.0 kg
Pro Pak
CHF 105.00
Ab 6 Pak
CHF 89.25
Ab 12 Pak
CHF 78.75
Ab 48 Pak
CHF 68.25

ISOARC 6010

Artikel-Nr 2601032
3.2 mm350 mm
85 - 110 A
8.0 kg
Pro Pak
CHF 141.00
Ab 6 Pak
CHF 119.85
Ab 12 Pak
CHF 105.75
Ab 48 Pak
CHF 91.65

ISOARC 6010

Artikel-Nr 2601040
4.0 mm350 mm
110 - 150 A
8.0 kg
Pro Pak
CHF 131.00
Ab 6 Pak
CHF 111.35
Ab 12 Pak
CHF 98.25
Ab 48 Pak
CHF 85.15

Beschreibung

ISOARC 6010 - Zellulose umhüllte Stabelelektrode -

Zellulose umhüllte Stabelektrode vorwiegend für die Fallnahtschweißung von Großrohren. Besonders für die Wurzelschweißung geeignet. Sehr gutes Verhalten auf schlecht vorbereiteten Verbindungen ( Rost, Farbe, etc. ). Sehr gute Lichtbogenstabilität, dünne Schlackeschicht.

Technische Daten

General

Normbezeichnung (EN IS0)
E 42 2 C 25
AWS
A5.1: E6010
Analyse
C - Mn - Si - P - S - Fe

Normbezeichnungen

ISO 2560-A
E 42 2 C 25
AWS A5.1
A5.1: E6010
EN 499
E 42 2 C 25

Chemische Zusammensetzung (typische Werte in %)

C
0.12
Mn
0.45
Si
0.2
P
≤ 0.025
S
≤ 0.025
Fe
Rest

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
≥ 420
Zugfestigkeit (MPa)
≥ 500
Dehnung (%) A5 (%)
≥ 26
Kerbschlagarbeit ISO-V (J) -20°C
≥ 70

Dokumente

TDB
SDB
