ISOARC 168
ISOARC 168

ISOARC 168

Riss sicherste Stabelektroden

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

DC +
  • PA
  • PB
  • PC
  • PE
  • PF
  • DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: ISOARC

Rutilbasisch umhüllte Stabelektrode für Verbindungsschweißungen von artfremden Stählen (nicht rostende mit niedriglegierten Stählen) und schwer schweißbaren Stählen wie Werkzeug-, Mn- und Federstähle. Schweißgut aus nicht rostendem, austenitisch-ferritischem Stahl, hochrissfest, geeignet zum Schweißen von Pufferlagen vor Hartauftragungen und für die Instandsetzung von Schneidwerkzeugen. Gleichmäßiges Abschmelzen, feinschuppige Nahtzeichnung, selbst ablösende Schlacke.

  • Normbezeichnung (EN IS0)E 29 9 R 3 2
  • AWS~E312-16
  • AnalyseC - Mn - Si - Cr - Mo - Ni - Fe

Ab CHF 11.50

exkl. MwSt.

ProdukteBeschreibungTechnische DatenDokumente
ProduktDurchmesserLängeStromVPEInhaltMengePreis Pro Pak

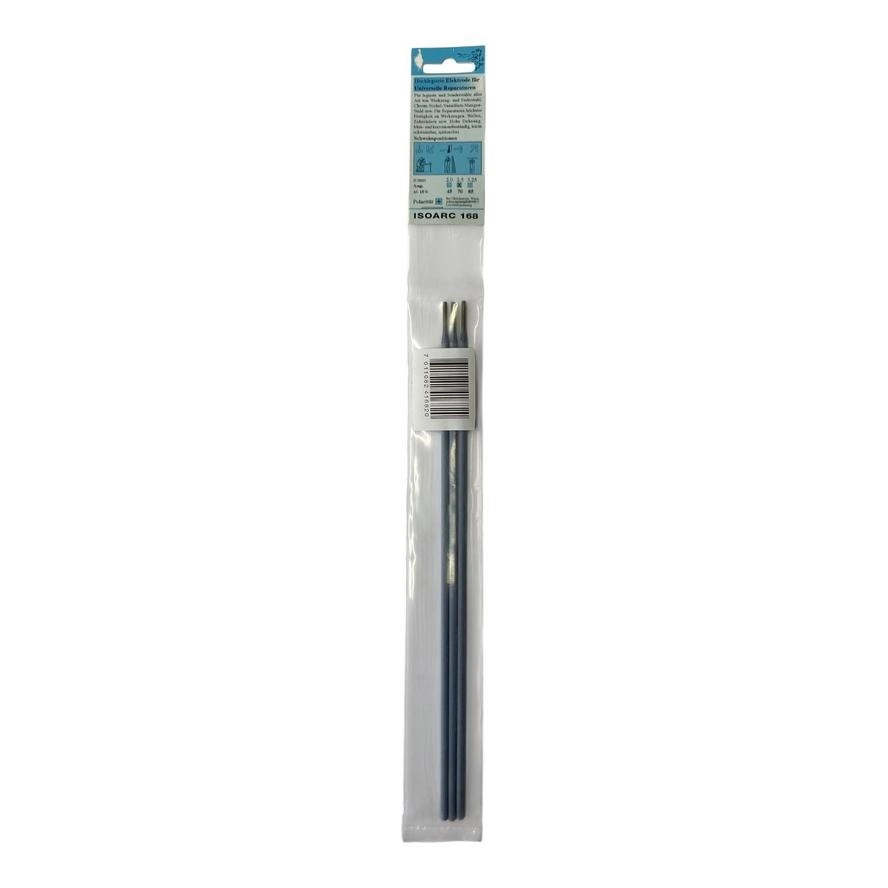

ISOARC 168 Hobby Pack

Artikel-Nr 5016825
2.5 mm300 mm
> 70 A
3 Stk.
Pro Pak
CHF 11.50
Ab 6 Pak
CHF 9.78
Ab 12 Pak
CHF 8.63
Ab 48 Pak
CHF 7.48

ISOARC 168 Hobby Pack

Artikel-Nr 5016832
3.25 mm350 mm
> 100 A
2 Stk.
Pro Pak
CHF 11.50
Ab 6 Pak
CHF 9.78
Ab 12 Pak
CHF 8.63
Ab 48 Pak
CHF 7.48
Legierungszuschlag

Legierungszuschlag


Der Legierungszuschlag (LZ) ist ein Preisaufschlag, den Stahlwerke zum Grundpreis für Edelstahlprodukte addieren. Der LZ spiegelt den Wert der in Edelstahl enthaltenen Legierungselemente wieder.

Der Legierungszuschlag unterscheidet sich je nach Werkstoff und Produkttyp.

       LEGIERUNGSZUSCHLAG

Der Legierungszuschlag basiert auf den Preisniveaus folgender in Edelstahl enthaltenen Elemente: Nickel, Chrom, Molybdän, Mangan und Eisen (wobei die letzten zwei einen geringeren Einfluss auf den Gesamtpreis haben).

       EXTRAS

Dieser Preisbestandteil beinhaltet Kosten für Sondermaße, unterschiedliche Dicken, Dienstleistungen, Verpackungen und andere Sonderkosten.

       GRUNDPREIS

Der Grundpreis berücksichtigt alle weiteren Preisvariablen, die im Normalfall den Preis des Produktes ausmachen (Lohnkosten, Maschinenkosten, Markttrends, usw.). Der Grundpreis wird oft unabhängig von den LZ verhandelt.

Beschreibung

ISOARC 168 - Riss sicherste Stabelektroden -

Rutilbasisch umhüllte Stabelektrode für Verbindungsschweißungen von artfremden Stählen (nicht rostende mit niedriglegierten Stählen) und schwer schweißbaren Stählen wie Werkzeug-, Mn- und Federstähle. Schweißgut aus nicht rostendem, austenitisch-ferritischem Stahl, hochrissfest, geeignet zum Schweißen von Pufferlagen vor Hartauftragungen und für die Instandsetzung von Schneidwerkzeugen. Gleichmäßiges Abschmelzen, feinschuppige Nahtzeichnung, selbst ablösende Schlacke.

Technische Daten

General

Normbezeichnung (EN IS0)
E 29 9 R 3 2
AWS
~E312-16
Analyse
C - Mn - Si - Cr - Mo - Ni - Fe

Normbezeichnungen

ISO 3581-A
E 29 9 R 3 2
AWS A5.4
~E312-16
EN 1600
E 29.9 R 3 2

Chemische Zusammensetzung (typische Werte in %)

C
0.1
Mn
0.6
Si
1.0
Cr
29.0
Mo
0.5
Ni
9.5
Fe
Rem.

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
≥ 500
Zugfestigkeit (MPa)
700-850
Dehnung (%) A5 (%)
≥ 20
Kerbschlagarbeit ISO-V (J)
Approx. 240 HB

Dokumente

TDB
SDB

Stichworte

ISOARC ISOARC Elektroden
