ISOARC 136
ISOARC 136
ISOARC 136
ISOARC 136

ISOARC 136

Basische Spezialelektrode für Positionsschweissungen

Schweissposition - Stromart - Polung

PA
PA = Waagerechtes Schweissen von Stumpf- und Kehlnäthen (Wannenpostion bzw. Wannelage)
  1. Strumpfnaht - Blech Wannenposition (1G*)
  2. Kehlnaht - Rohr rotierend Achse geneigt Wannenposition (1FR*)
  3. Kehlnaht - Blech Wannenposition (1F*)
  4. Strumpfnaht - Rohr rotierend Achse waagerecht Wannenposition (1G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PB
PB = Horizontales Schweissen von Kehlnaht schweissen (Horizontal-Vertikalposition)
  1. Strumpfnaht - Blech Horizontalposition(2F*)
  2. Strumpfnaht - Rohr rotierend Achse waagerecht Horizontalposition(2FR*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Horizontalposition(2F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PC
PC = Querposition bzw. Quernaht (waagrechtes Schweißen an senkrechter Wand)
  1. Strumpfnaht - Blech Querposition
  2. Kehlnaht - Blech Querposition (2G*)
  3. Strumpfnaht - Rohr fest Achse senkrecht Querposition (2G*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PD
PD = Horizontale Überkopf-Position
  1. Kehlnaht - Blech Horizontal Überkopfposition(4F*)
  2. Kehlnaht - Rohr fest Achse senkrecht Horizontal Überkopfposition(4F*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PE
PE = Überkopfschweissen bzw. Überkopf-Position
  1. Strumpfnaht - Blech Überkopfposition (4G*)
  2. Kehlnaht - Blech Überkopfposition

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PF
PF = Steigposition bzw. Steignaht schweissen (senkrechtes Schweissen von unten nach oben)
  1. Strumpfnaht - Blech Steigposition(3G steigend*)
  2. Kehlnaht - Blech Steigposition(3G steigend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

PG
PG = Fallposition bzw. Fallnaht schweissen (senkrechtes Schweissen von oben nach unten)
  1. Strumpfnaht - Blech Fallposition(3G fallend*)
  2. Kehlnaht - Blech Fallposition(3G fallend*)

* US-amerikanische Bezeichnung nach AWS A3.0, ASME Section IX

AC; DC +
  • PA
  • PB
  • PC
  • PD
  • PE
  • PF
  • PG
  • AC; DC +
  • Verfügbarkeit: Voraussichtlich auf Lager
  • Marke: ISOARC

ISOARC® 136 Spezial ist eine basisch umhüllte Stabelektrode mit aussergewöhnlich guten Schweisseigenschaften aufgrund ihrer doppelten Umhüllung. Sehr stabiler Lichtbogen in allen Schweisspositionen. Weitestgehend spritzer freies Schweissen, leichter Schlackenabgang. Anwendung: universell einsetzbar für alle Schweissarbeiten im Metallbau inklusive Reparaturschweissungen. Für Wurzellagen und auch für stark verunreinigte Grundwerkstoffe empfohlen.

  • Normbezeichnung (EN IS0)E 42 4 b 12 h 10
  • AWSA5.1: E 7016
  • AnalyseC - Mn - Si - P - S

Ab CHF 11.50

exkl. MwSt.

ProdukteBeschreibungTechnische DatenDokumente
ProduktDurchmesserLängeStromVPEInhaltMengePreis Pro Pak

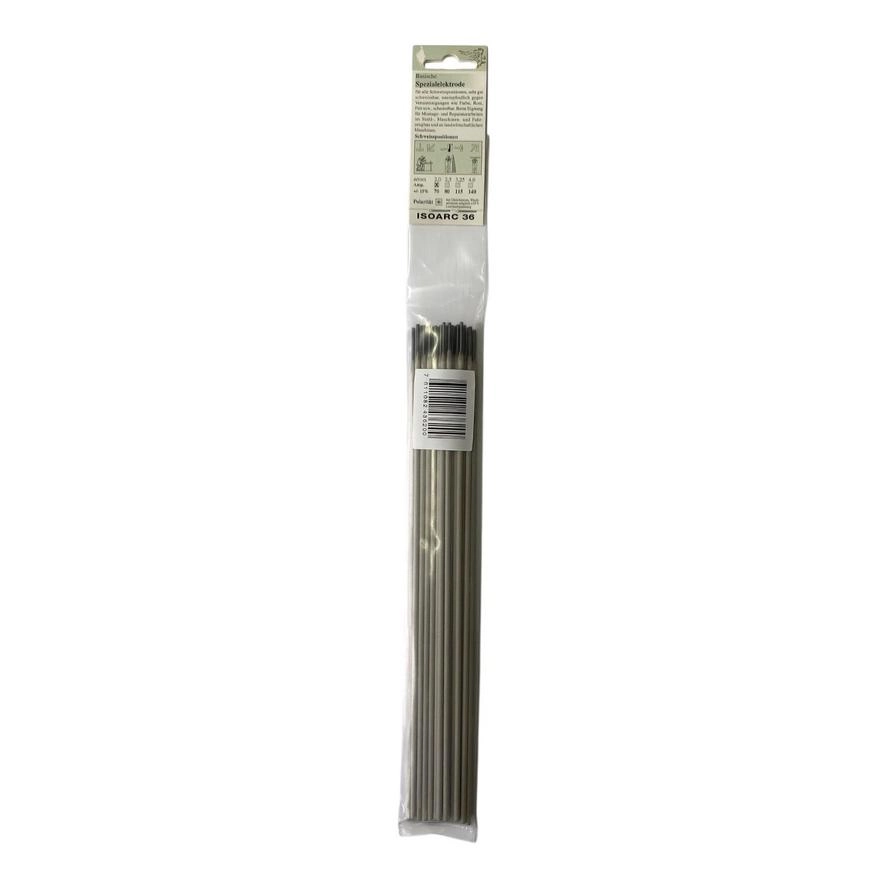

ISOARC 136 Hobby Pack

Artikel-Nr 5003620
2.0 mm300 mm
30 - 70 A
24 Stk.
Pro Pak
CHF 11.50
Ab 6 Pak
CHF 9.78
Ab 12 Pak
CHF 8.63
Ab 48 Pak
CHF 7.48

ISOARC 136 Mini Pack

Artikel-Nr 036200-95
2.0 mm300 mm
30 - 70 A
1.0 kg
95 Stk.
Pro Pak
CHF 32.00
Ab 6 Pak
CHF 27.20
Ab 12 Pak
CHF 24.00
Ab 48 Pak
CHF 20.80

ISOARC 136

Artikel-Nr 1013620
2.0 mm300 mm
30 - 70 A
3.5 kg
330 Stk.
Pro Pak
CHF 165.00
Ab 6 Pak
CHF 140.25
Ab 12 Pak
CHF 123.75
Ab 48 Pak
CHF 107.25

ISOARC 136 Hobby Pack

Artikel-Nr 5003625
2.5 mm300 mm
50 - 90 A
20 Stk.
Pro Pak
CHF 11.50
Ab 6 Pak
CHF 9.78
Ab 12 Pak
CHF 8.63
Ab 48 Pak
CHF 7.48

ISOARC 136 Vakuumverpackung

Artikel-Nr 1013625V
2.5 mm350 mm
50 - 90 A
0.9 kg
49 Stk.
Pro Pak
CHF 27.50
Ab 6 Pak
CHF 23.38
Ab 12 Pak
CHF 20.63
Ab 48 Pak
CHF 17.88

ISOARC 136 Mini Pack

Artikel-Nr 036250-58
2.5 mm350 mm
50 - 90 A
1.1 kg
58 Stk.
Pro Pak
CHF 28.00
Ab 6 Pak
CHF 23.80
Ab 12 Pak
CHF 21.00
Ab 48 Pak
CHF 18.20

ISOARC 136 Hobby Pack

Artikel-Nr 5003632
3.25 mm350 mm
75 - 150 A
13 Stk.
Pro Pak
CHF 11.50
Ab 6 Pak
CHF 9.78
Ab 12 Pak
CHF 8.63
Ab 48 Pak
CHF 7.48

ISOARC 136 Vakuumverpackung

Artikel-Nr 1013632V
3.25 mm350 mm
75 - 150 A
0.8 kg
20 Stk.
Pro Pak
CHF 24.50
Ab 6 Pak
CHF 20.83
Ab 12 Pak
CHF 18.38
Ab 48 Pak
CHF 15.93

ISOARC 136 Mini Pack

Artikel-Nr 036325-36
3.25 mm350 mm
75 - 150 A
1.5 kg
36 Stk.
Pro Pak
CHF 33.50
Ab 6 Pak
CHF 28.48
Ab 12 Pak
CHF 25.13
Ab 48 Pak
CHF 21.78

ISOARC 136 Hobby Pack

Artikel-Nr 5046p40
4.0 mm450 mm
120 - 200 A
8 Stk.
Pro Pak
CHF 11.50
Ab 6 Pak
CHF 9.78
Ab 12 Pak
CHF 8.63
Ab 48 Pak
CHF 7.48

ISOARC 136

Artikel-Nr 1013640
4.0 mm450 mm
120 - 200 A
5.0 kg
78 Stk.
Pro Pak
CHF 81.00
Ab 6 Pak
CHF 68.85
Ab 12 Pak
CHF 60.75
Ab 48 Pak
CHF 52.65

ISOARC 136

Artikel-Nr 1013650
5.0 mm450 mm
160 - 260 A
5.0 kg
50 Stk.
Pro Pak
CHF 91.00
Ab 6 Pak
CHF 77.35
Ab 12 Pak
CHF 68.25
Ab 48 Pak
CHF 59.15

Beschreibung

ISOARC 136 - Basische Spezialelektrode für Positionsschweissungen -

ISOARC® 136 Spezial ist eine basisch umhüllte Stabelektrode mit aussergewöhnlich guten Schweisseigenschaften aufgrund ihrer doppelten Umhüllung. Sehr stabiler Lichtbogen in allen Schweisspositionen. Weitestgehend spritzer freies Schweissen, leichter Schlackenabgang.

Anwendung: universell einsetzbar für alle Schweissarbeiten im Metallbau inklusive Reparaturschweissungen. Für Wurzellagen und auch für stark verunreinigte Grundwerkstoffe empfohlen.

Technische Daten

General

Normbezeichnung (EN IS0)
E 42 4 b 12 h 10
AWS
A5.1: E 7016
Analyse
C - Mn - Si - P - S

Normbezeichnungen

ISO 2560-A
E 42 4 b 12 h 10
AWS A5.1
A5.1: E 7016
ISO
15608: 2000

Chemische Zusammensetzung (typische Werte in %)

C
≤ 0.1
Mn
0.9
Si
0.7
S
≤ 0.02
P
≤ 0.02

Mechanische Eigenschaften des reinen Schweissgutes

Streckgrenze (MPa)
≥ 450
Zugfestigkeit (MPa)
500-640
Dehnung (%) A5 (%)
≥ 22
Kerbschlagarbeit cm/2 Rt°C
150 J
Kerbschlagarbeit cm/2 -30°C ( KV)
70 J

Dokumente

TDB
SDB
TÜV
