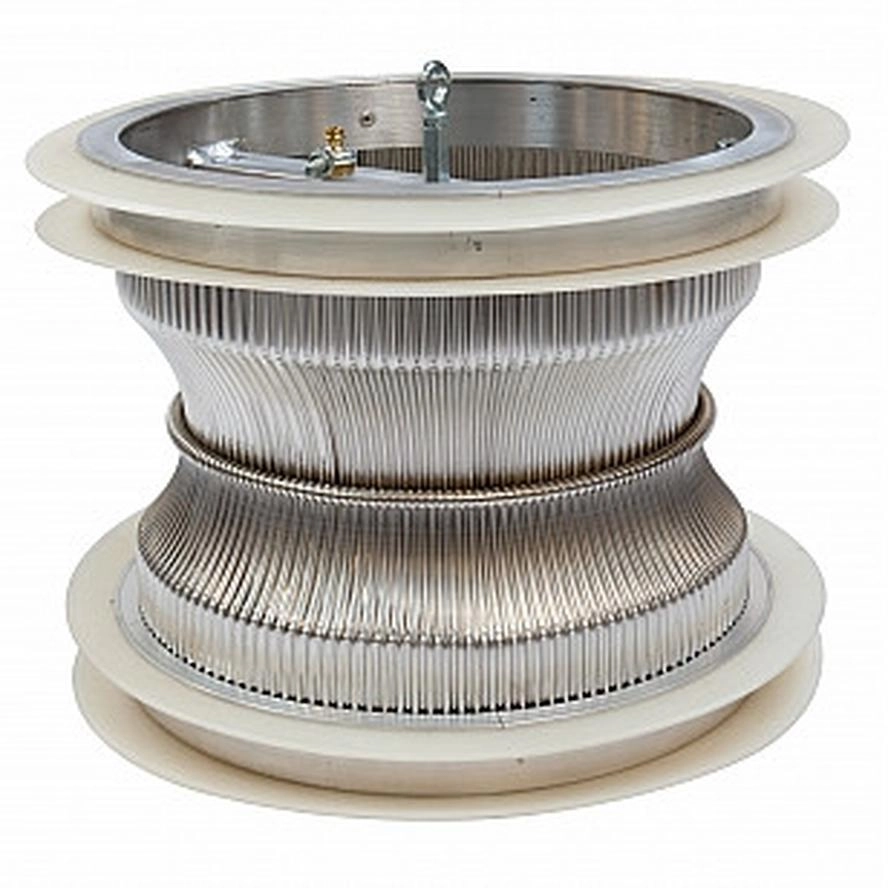

Formiergas-Zylinder Typ WS & WS Plus

WS für Rohr innen, 150 - 900 mm ø - WS Plus für Rohr 8" bis 36"

Geeignet für Schweissverfahren

MIG / MAG
MIG/MAG Schweissen - (MIG = Metall-Innertgas-Schweissen / MAG = Metall-Aktivgas-Schweissen)

Beim MIG/MAG-Schweissen handelt es sich eigentlich um zwei unterschiedliche Schweissprozesse:

MIG-Schweissen steht für Metall-Inertgas-Schweissen. Bei diesem Verfahren kommen inerte, also reaktionsträge Schutzgase wie Argon, Helium oder Gemische daraus zum Einsatz.

MAG-Schweissen steht für Metall-Aktivgas-Schweissen. Hierbei werden zum Trägergas Argon aktive Schutzgase wie Kohlenstoffdioxid (CO2) oder Sauerstoff (O2) hinzugegeben. Es ist jedoch auch möglich, reines CO2 als Schutzgas für das Schmelzbad zu verwenden.

WIG
WIG/TIG - Wolfram-Inertgasschweissen

Das Wolfram-Inertgasschweissen (WIG/TIG) ist ein Schweissverfahren mit Schutzgas, bei dem eine nichtabschmelzende Elektrode (Wolframelektrode) aus reinem oder legiertem Wolfram verwendet wird. Es ist besonders geeignet, wenn Sie legierte Stähle oder Leichtmetalle verschweissen möchtest.

  • Verfügbarkeit: Voraussichtlich auf Lager
  • Artikel-Nr: 1815008
  • Temperatur WS280°C
  • Temperatur WS Plus340°C
  • Durchmesser ø WS150 mm bis 900 mm
  • Durchmesser WS Plus8 - 36 Zoll
  • Innen Durchmesser WS145 mm - 900 mm
  • Innen Durchmesser WS Plus180 mm - 860 mm

Für Rohre von 145mm bis 1000mm bieten wir WS und WS Plus Formiergas-Zylinder an. Diese Werkzeuge sind mit doppelten, hitzefesten Dichtlippen ausgestattet. Die Dichtlippen der WS Formiergas-Zylinder sind temperaturfest bis 280ºC (max. 1 Stunde), die Dichtlippen der WS Plus bis 340ºC (max. 1 Stunde). Die Werkzeuge haben eine extrem kurze Spülzeit, nur 2½ Minuten für alle Dimensionen, was kein anderes Formiergas-Werkzeug am Markt aufweisen kann.

AB CHF 998.00
exkl. MwSt.
1815008
WS Plus Formiergas-Zylinder
8“ (340°C) 180-215 mm
CHF
998
1
1820010
WS Plus Formiergas-Zylinder
10“ (340°C) 240-265 mm
CHF
1175
1
1825012
WS Plus Formiergas-Zylinder
12“ (340°C) 290-315 mm
CHF
1365
1
1830014
WS Plus Formiergas-Zylinder
14“ (340°C) 330-360 mm
CHF
1496
1
1835016
WS Plus Formiergas-Zylinder
16“ (340°C) 370-400 mm
CHF
1645
1
1840018
WS Plus Formiergas-Zylinder
18“ (340°C) 420-450 mm
CHF
1855
1
1845020
WS Plus Formiergas-Zylinder
20“ (340°C) 470-500 mm
CHF
1945
1
1855024
WS Plus Formiergas-Zylinder
24“ (340°C) 570-600 mm
CHF
2375
1
1855024
WS Plus Formiergas-Zylinder
26“ (340°C) 625-655 mm
CHF
2375
1
1855028
WS Plus Formiergas-Zylinder
28“ (340°C) 675-705 mm
CHF
2898
1
1871030
WS Plus Formiergas-Zylinder
30“ (340°C) 725-755 mm
CHF
3015
1
1875032
WS Plus Formiergas-Zylinder
32“ (340°C) 770-805 mm
CHF
3100
1
1875034
WS Plus Formiergas-Zylinder
34“ (340°C) 825-860 mm
CHF
3346
1
1886036
WS Plus Formiergas-Zylinder
36“ (340°C) 870-905 mm
CHF
3600
1
1815008
Formiergas-Zylinder Typ WS & WS Plus
WS für Rohr innen, 150 - 900 mm ø - WS Plus für Rohr 8" bis 36"
Ab CHF
998.00
1

Formiergas-Zylinder Typ WS & WS Plus

Für Rohre von 145mm bis 1000mm bieten wir WS und WS Plus Formiergas-Zylinder an. Diese Werkzeuge sind mit doppelten, hitzefesten Dichtlippen ausgestattet. Die Dichtlippen der WS Formiergas-Zylinder sind temperaturfest bis 280ºC (max. 1 Stunde), die Dichtlippen der WS Plus bis 340ºC (max. 1 Stunde). Die Werkzeuge haben eine extrem kurze Spülzeit, nur 2½ Minuten für alle Dimensionen, was kein anderes Formiergas-Werkzeug am Markt aufweisen kann.

Beim Schweissen in dünnwandigen Rohren mit wenig Bögen braucht man die WS Formiergas-Zylinder, eventuell mit Ziehball montiert. Die WS Plus Formiergas-Zylinder empfehlen wir z.B. für offshore mit einer Konsole (Extra) montiert, wobei es schnell und einfach möglich ist durch, mehrere Bögen nacheinander zu ziehen. Der Unterschied zwischen WS Formiergas- Zylinder und WS Plus ist die konstruktive Ausführung der Dichtlippen und der Materialien (Temperaturfest) sowie der Preis.

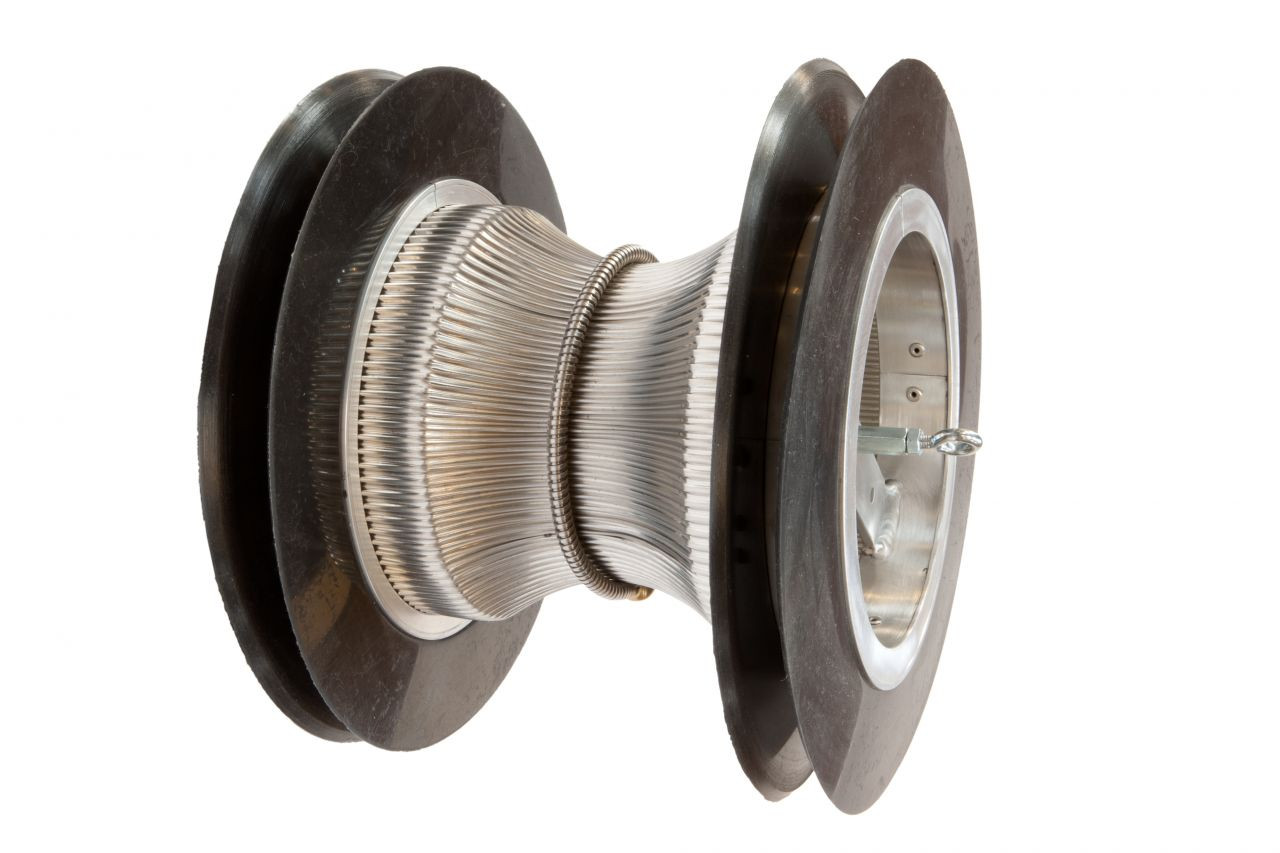

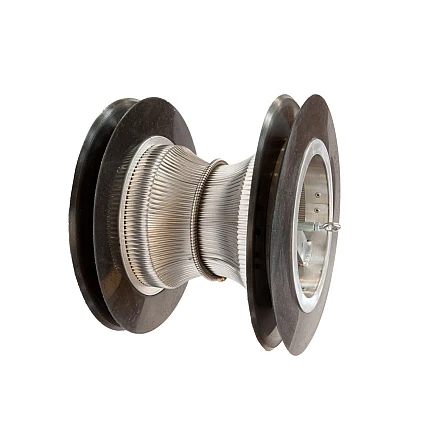

Auf dem Bild sieht man den Unterschied. Zum Beispiel kann man ein 10” WS Formiergas- Zylinder 265mm für 12” Rohre abändern, so dass man in 3 Dimensionen mit demselben Zylinder schweissen kann. WS Plus hat, wie auf dem Bild dargestellt, längere Dichtlippen. Dies gewährleistet, dass das Werkzeug immer 100% abdichtet – auch wenn man in Bögen schweisst. Bitte beachten Sie zusätzlich unseren extra Abschnitt „Zubehör für Formierzylinder“.

Wie man sieht, überlappen sich die zwei Werkzeuge in ihrer Anwendung. Entscheidend für die richtige Wahl des Werkzeuges ist der konkrete Anwendungsfall. Neben dem Durchmesser des Rohres sind u.a. die Anzahl der Bögen, die Geometrie des Rohres, die Stärke der Rohrwand und die Notwendigkeit des Vorwärmens entscheidend für die Wahl des richtigen Zylinders. Werden auch für spezielle Dimensionen geliefert!

Technische Daten

General

Temperatur WS
280°C
Temperatur WS Plus
340°C
Durchmesser ø WS
150 mm bis 900 mm
Durchmesser WS Plus
8 - 36 Zoll
Innen Durchmesser WS
145 mm - 900 mm
Innen Durchmesser WS
180 mm - 860 mm

Vorteile

  • Typ WS
  • Spülzeit 2½ Minuten
  • Effektives entlüften
  • Einfach zu positionieren
  • Komplette Einheit
  • Rohre von 150 bis 1000mm
  • Temperaturfest 280ºC (max. 1 Stunde)
  • Kann mit Hilfe einer Zug-Kugel durch Bögen gezogen werden

Optionale Zubehör

  • Durchmesser ø : 3.0 mm
  • Länge : 10 m
CHF 48.30
